Paso 6: Añadir la cinta de cobre
Como se dijo antes, la cinta de cobre actúa como los rastros de cuadro eléctrico para esta placa de circuito flexible. Proporciona el poder, tierra y señales de interconexión de datos entre las placas de circuito impreso individual.
Encontrar una buena superficie y pelar cuidadosamente el vinilo de su papel de apoyo. Si se utiliza una cortadora de vinilo para cortar el vinilo, utilice unas pinzas puntiagudas o alguna otra herramienta para extraer cuidadosamente el vinilo innecesario de los agujeros. Al hacer esto, la mayoría de los vinilos de agujero me alojado conectado al soporte de papel, pero tuve que quitar una docena o tantos los orificios con las pinzas.

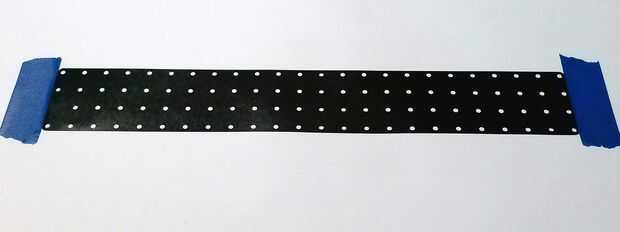

Cinta de vinilo, lado adhesivo hacia arriba, en la superficie de trabajo con cinta de enmascarar. Uso mínimo de superposición de la cinta de enmascarar sobre el vinilo. Esto hará más fácil de quitar más tarde. El lado con la columna de tres orificios debe estar en la izquierda ahora.
Mida y corte una longitud de la cinta de cobre para ir todo el camino a través a través de la hilera superior de orificios. Se trata de la conexión de puesta a tierra de placas de circuito impreso. Si la cinta tiene un soporte de papel, retire. Coloque el lado pegajoso hacia abajo, en el vinilo, la cinta de cobre para que el borde superior de la cinta se alinea con el borde superior de los orificios. Está bien si los orificios no están totalmente cubiertos, pero tratan de conseguirlo lo más cerca posible sin cubrir totalmente la parte superior de los orificios.

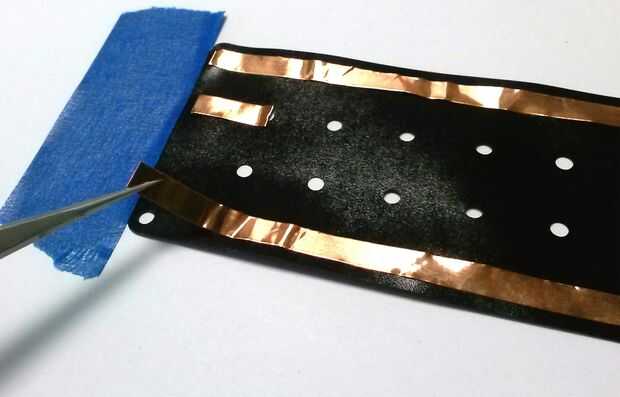

Corte otro pedazo de cinta de cobre de la misma longitud y coloque en la fila inferior de agujeros, con el borde inferior de la cinta con el borde inferior de los agujeros. Otra vez, trate de no cubrir completamente los orificios. Se trata de la conexión de alimentación para placas de circuito impreso.
Corte un trozo pequeño de cinta de cobre para conectar el agujero restante en la columna de la izquierda recto a través en el agujero adyacente a la derecha de él. La cinta debe ser lo suficientemente largos para cubrir sobre todo ambos orificios, sin hacerlo totalmente. Poner en el lugar. Esta es la señal de datos de la tarjeta controladora para la primera tabla de LED.

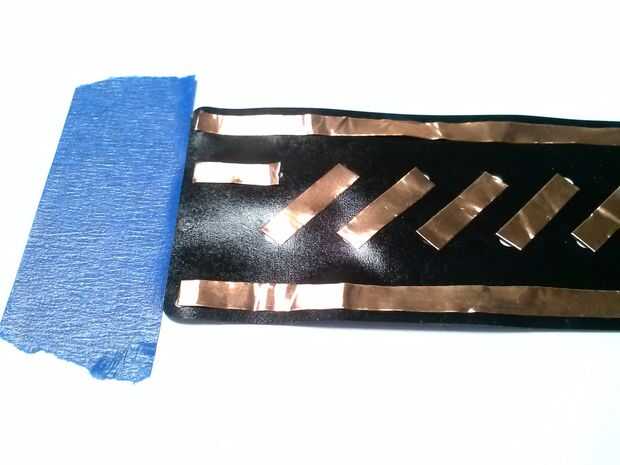

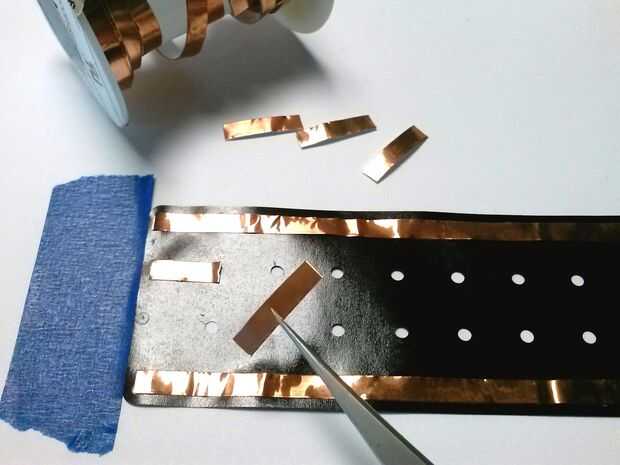

Las restantes piezas de cinta de cobre se colocan diagonalmente desde el tercer agujero de la parte superior de una columna para el segundo agujero de la parte superior de la columna a la derecha. Estos de la cadena de la salida de datos de un tablero de LED a la datos de la tabla siguiente. Para cada uno de estos, corte un trozo pequeño de cinta de cobre que es suficiente para cubrir casi (pero no tanto) completamente ambos orificios y con cuidado ponerla en su lugar. Repita este 22 veces.
Cuando haya terminado, debe haber un agujero sin cinta de cobre. Es el tercer agujero de la tapa en el extremo derecho. Esto es intencional.
