Paso 7: Finalizar la cinta de cobre

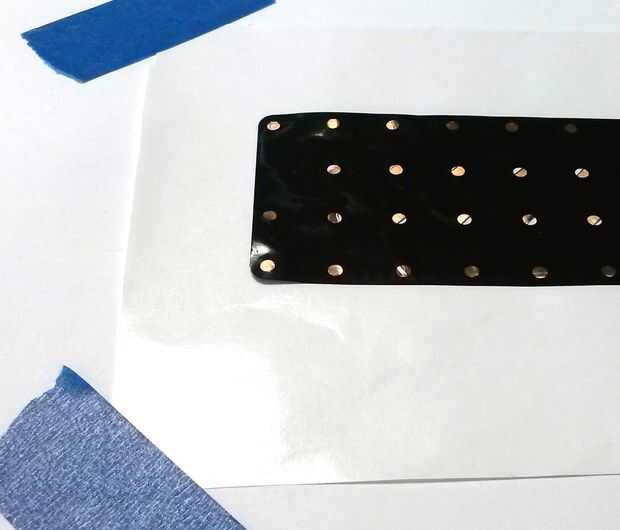

Tendrá una superficie de trabajo que puede soportar un pequeño corte con un cuchillo x-acto para esta parte. Una sección de papel encerado más grande que el vinilo a esta superficie de la cinta (cera-hacia arriba). Retire con cuidado la cinta adhesiva que se utiliza en el paso anterior desde el vinilo. El vinilo se voltea y pone en el papel encerado, lado pegajoso hacia abajo. El adhesivo de vinilo debe adherirse al papel encerado bien que no moverse durante esta parte, pero todavía será extraíble más adelante.

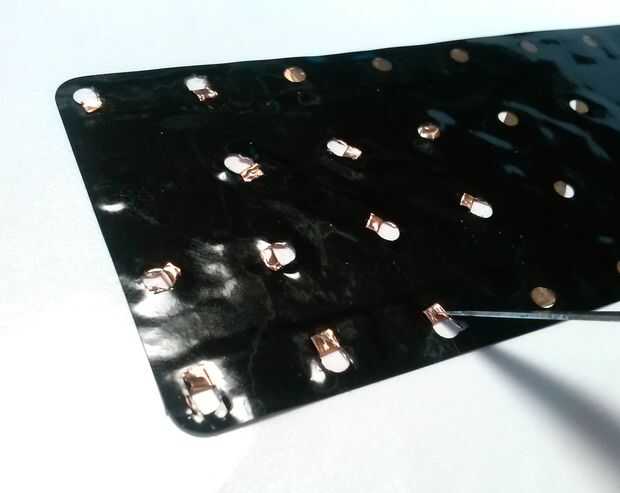

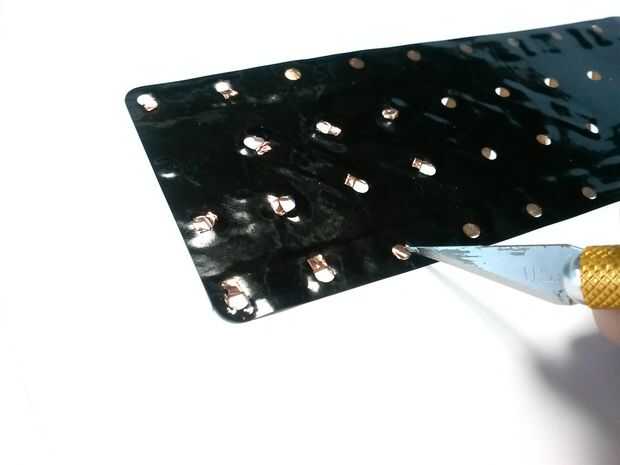

Debería ver la cinta de cobre a través de todos los agujeros (excepto uno). A partir de la fila inferior de agujeros, hacer dos cortes al cobre el con el cuchillo en cada agujero. El primer corte es cerca del lado izquierdo de la tapa al fondo. El segundo es la derecha de la parte superior hasta la parte inferior (ver fotos). Asegúrese de cortar sólo el cobre en los agujeros de vinilo. No corte el vinilo sí mismo. El cobre para arriba con la punta de la navaja de corte de la curva y doble sobre el vinilo encima del borde superior del agujero para formar una pestaña.
Cuando los tableros de circuito más tarde se ponen en práctica, esta ficha hace contacto eléctrico con el cobre que rodea el orificio de montaje de placa de circuito.

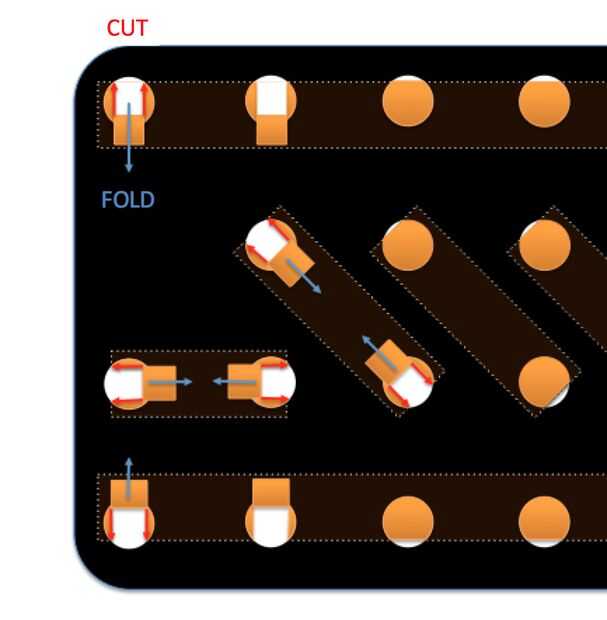

Repita este proceso con todos los agujeros, corte y plegado en las direcciones indicadas en el diagrama.
