LED Tester - Simple (2 / 3 paso)

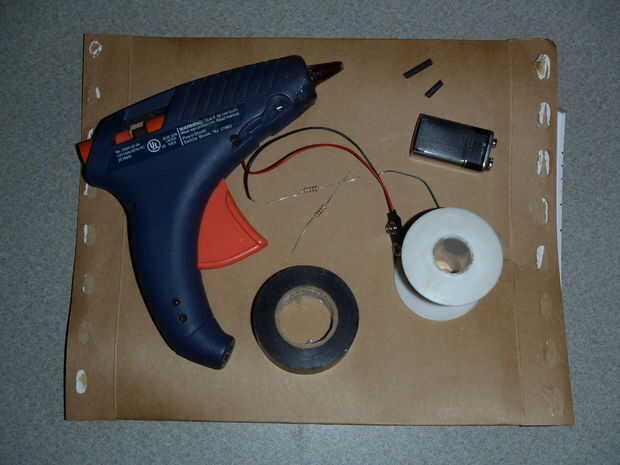

Paso 2: Reunir los materiales

LEDs - ¿qué tipo de LEDs es pruebas? Usted debe saber la tensión de paso mínima necesaria para activarlos. Una vez trabajé con un ultra blanco brillante LED que enciende en alrededor de 5V DC, pero la mayoría de los LED ' s trabajo con encender en algún lugar entre 2V y 4V.

Batería - la mejor opción aquí es una sola pila de 9-alcalina o recargable, pero nada (o cualquier cadena de caracteres) produciendo menos 4V debería funcionar OK para LEDs más.

Soporte de la batería / Conector - trabajará para conectar la batería al circuito.

2 x resistencias - uso 1000 ohmios a través de resistencias de orificio para este proyecto. Para una LED tensión de 3V con una batería de 9V, debe haber izquierda de 6V - 3V a través de cada resistor. Que significa 3mA [3V / 1000ohms] debe fluir a través del LED - abundancia suficiente para ver si está funcionando. Si usted quiere más actual para un LED más brillante o está utilizando una batería de voltaje inferior, utilizar resistencias más pequeñas.

Cartón - esto forma el cuerpo del dispositivo. Usé una tira de 1 "x 8".

Tijera - para cortar el cartón.

Cinta eléctrica - para unir el cartón.

Pegamento caliente con pistola - para garantizar las resistencias en su lugar.

Cautín y soldadura - resistencias en el cable de la batería.

De calor retráctil y la pistola de calor - no es totalmente necesario, pero protege los empalmes de la soldadura.
