Paso 3: Montar la fuente de alimentación
Conector hembra, regulador de voltaje y el condensador electrolítico se montan junto con el único apoyo de la placa base de madera. Usé un pequeño tornillo autorroscantes en el orificio del regulador para garantizar a todos.
Parece peligroso, pero el regulador es en gran medida sobredimensionada (3 leds fregadero sobre 1A mango 60mA y regulador), tienen cortocircuito interno y protecciones de sobrecarga térmica, por lo que no puede encender la placa base de madera. Un disipador de calor puede ser utilizado para más seguridad, también puede trabaja una pieza de papel de aluminio en forma de U, preste atención para evitar terminal cortocircuito y metal pad sí mismo está conectado con el terminal de tierra.
De todos modos mantenerse alejado de la cortina, más o menos y (cláusula normal de descargo) "declino cualquier responsabilidad sobre el uso de este dispositivo, daños y otros efectos que pueden derivar de él. Eres responsable de tus acciones".
Sobre los conductores, que enfrenta el regulador (colgando) son de izquierda a derecha: en - tierra - hacia fuera.

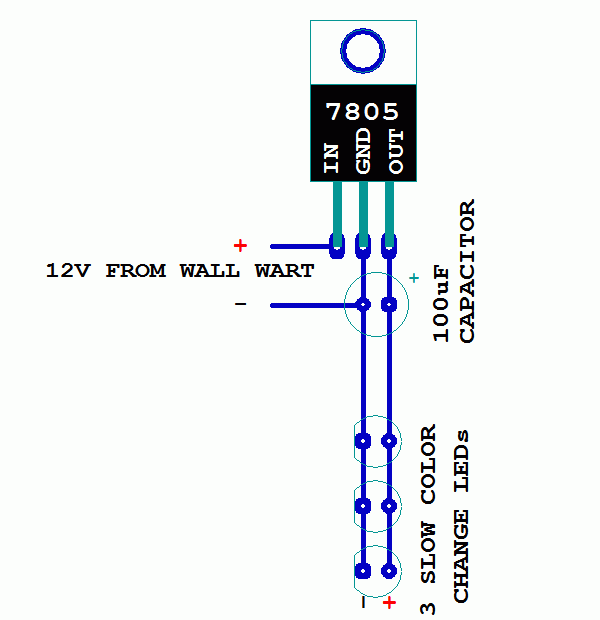

Cuadro realizado con FidoCAD http://www.enetsystems.com/~lorenzo/fidocad.asp
PD: encontré un trabajo de cargador de teléfono móvil estándar bien para alimentar este circuito sin el regulador de voltaje, a sustituirlo con un diodo 1N4007.
