LED WALL (1 / 6 paso)

Paso 1: Reunir los elementos necesarios

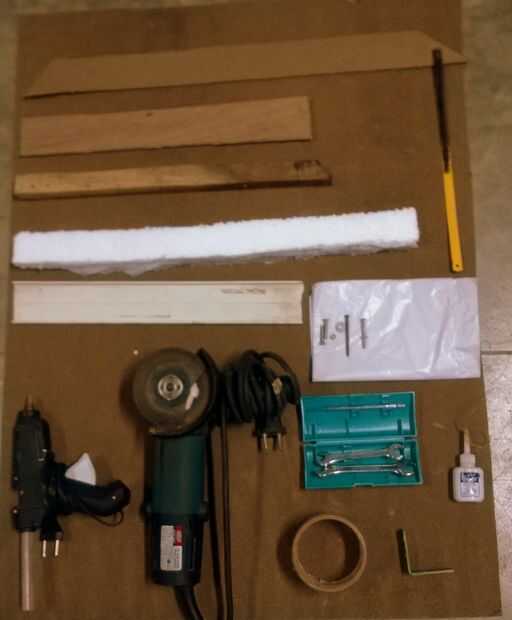

para la estructura:

  1. Tablas de madera: para marco ecualizador Cruz sección aprox. 5 cm x 3 cm; Longitud 25 m
  2. Tablas de madera: para el marco del altavoz para bajas audiofrecuencias Cruz sección aprox. 1 cm x 2 cm; Longitud 1 m
  3. Madera: para ecualizador telón de fondo 12 x 8 pies (366 cm x 244 cm)
  4. Madera contrachapada: para bulbo matriz base 3,5 x 3,5 pies (100 cm x 100 cm)
  5. Caja eléctrica: para woofer marco 5cm de ancho; Longitud 1 m
  6. Caja eléctrica: para woofer marco 2,5 cm de ancho; Longitud 80 cm
  7. Cilindro de thermocol: para capa interna diámetro aprox de woofer 15cm, altura 15 cm
  8. Piezas de thermocol: para la discretización de los segmentos de 5 cm x 50 cm, 30 piezas de ecualizador
  9. Papel de mantequilla: para difusión de la luz tamaño A3, 40 piezas
  10. Negro de papel de carta: para cubrir el tamaño del altavoz para bajas audiofrecuencias A3, 4 piezas
  11. Clavos: 1 pulgada
  12. L-mordazas: 16 piezas
  13. Pegamento estupendo
  14. Pistola de pegamento
  15. Largo y pernos: 16 piezas de sostenedores de bulbo
  16. Broca de la taladradora y 4mm: para hacer agujeros en la madera contrachapada y tableros
  17. Cortador de energía: para cortar madera prensada, madera contrachapada y tablones
  18. Adhesivo: para papel mantequilla del palillo y papel de carta

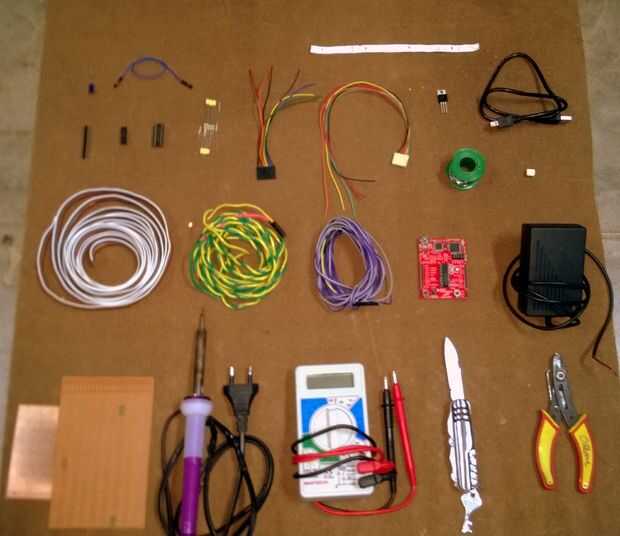

para las conexiones:

  1. Tiras de LED rojas: 24 piezas cada 20 cm aprox.
  2. Tiras de LED verdes: 24 piezas cada 20 cm aprox.
  3. Las tiras de LED azules: 24 piezas cada 20 cm aprox
  4. Sostenedores de bulbo: Para el bulbo matriz 8 Nº.
  5. Bombillas: 8 nos.
  6. Cable de cinta: 30 m aprox.
  7. 8 conectores: 4 Nº.
  8. 4 conectores: 4 Nº.
  9. Soldadura de hierro
  10. De la soldadura
  11. Flujo
  12. Cinta aislante

de Hardware:

  1. Texas Instruments EXP430G2 MSP Launchpad: Tablero de emulación de TI MSP430 serie microcontrolador con capacidad para enviar y recibir música de UART procesa los datos desde el ordenador y enviar los datos necesarios a los pilotos de LED de TLC5916.
  2. MSP430G2553 IC: (20 pin DIP) microcontrolador IC en el Launchpad.
  3. TLC5916 IC: 6 Nº (16 pin DIP) LED de corriente constante de TLC5916 el fregadero controladores están diseñados para trabajar solo o en cascada. Puesto que cada salida es controlada independientemente, puede ser programados para ser activado o desactivado por el usuario. Los datos pueden ser enviados en serie y se convirtieron en datos en paralelo por la IC.
  4. MOC3021: Optoacoplador con cruce por cero en el lado de salida; No. 9. Para ser utilizado como un triac driver aquí. Proporciona aislamiento eléctrico desde el lado de salida (220V AC) a la entrada (3.3V DC).
  5. BT136: Triac; No. 9. TRIAC de triodo para corriente alterna, es una marca genérica para un componente electrónico que puede conducir corriente en cualquier dirección cuando se activa (activada). El par de Triac optoacoplador se utiliza para hacer circuitos de relé de estado sólido (SSR) que asegúrese de que la corriente fluye de MT2 a MT1 (desde la línea de carga) cuando la corriente fluye en el pin 1 del optoacoplador.
  6. resistencia 1kΩ (1/4 W): 9 + 6 = 15 enmiendas.
  7. Resistencia 220Ω (1/4 W): 9 Nº.
  8. Resistencia 100Ω (1/4W): 9 Nº.
  9. 16 pin IC bases: 6 Nº.
  10. regulador de voltaje 7805: 4 Nº.
  11. Tiras de Berg (ruptura de cabeceras masculinos): 60
  12. Tablas de propósito general (GPB / perforado juntas): 2
  13. Solo los cables de filamento: 1 rollo
  14. Cables de multi-filamento CA: 1 metro
  15. Cables jumper hembra-hembra: 20 Nº.
  16. 12V 2A adaptador: 1

Software:

  1. Código compositor estudio: Código compositor Studio es un entorno de desarrollo integrado (IDE) que se apoya de TI cartera de microcontroladores y procesadores embebidos. Esto es para programar y depurar el MSP430.
  2. TeraTerm: Emulador de Terminal y módulo SSH para la prueba.
  3. Python 2.x
  4. paquetes de NumPy, scipy y pygame python
  5. cojos
