LED WALL (2 / 6 paso)

Paso 2: La estructura

La pared se hizo en tres partes: el ecualizador, los woofers y la matriz del bulbo.

Ecualizador:

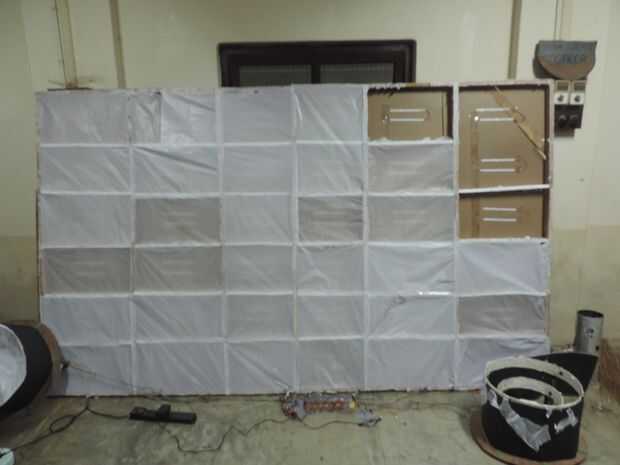

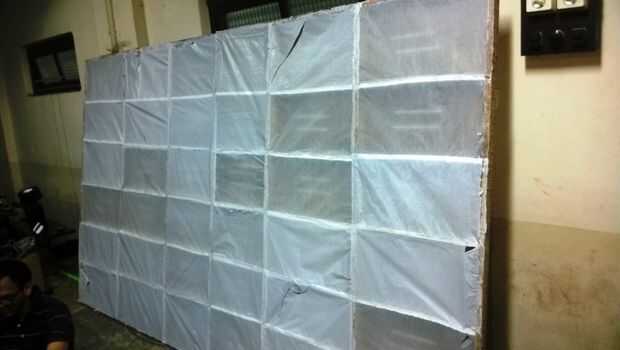

La ecualización fue 350 cm por 250 cm totalmente dividido en 6 partes verticalmente tal que cada uno de ellos puede exhibir la amplitud 6 diferentes componentes de frecuencia de la música está siendo reproducida. El marco era madera con un fondo de madera con tiras de LED pegadas en ellos en diferentes niveles. Luego se cubre con papel de mantequilla, con agujeros perforados en madera para tomar la conexión hacia fuera de la parte posterior.

Para hacer la estructura:

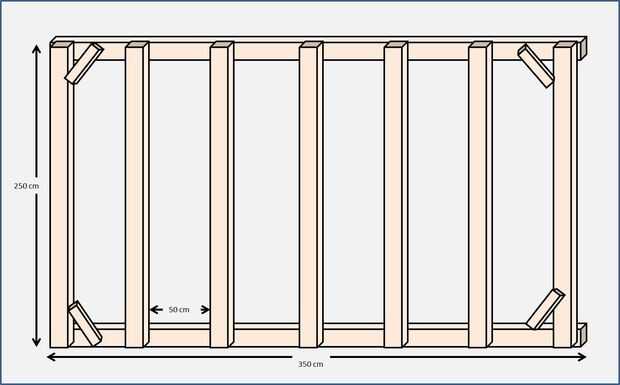

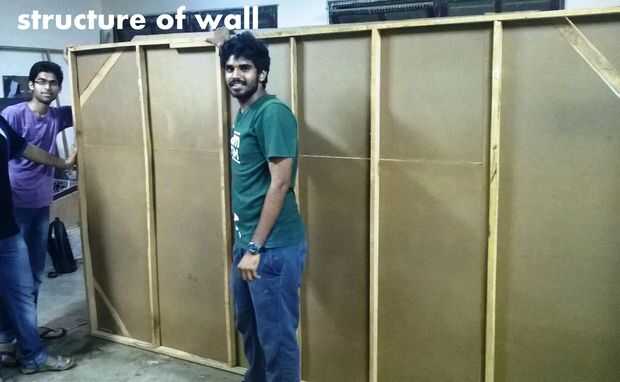

  1. Clavar tablones de madera como se muestra en la imagen siguiente.
  2. Uñas la madera para el marco. Hacer particiones horizontales por pegar pedazos de thermocol para que cada nivel individual parece discreta y no difunden la luz de un nivel en el siguiente.

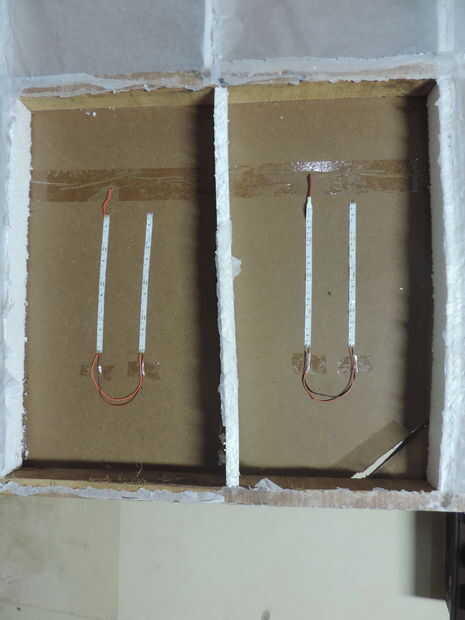

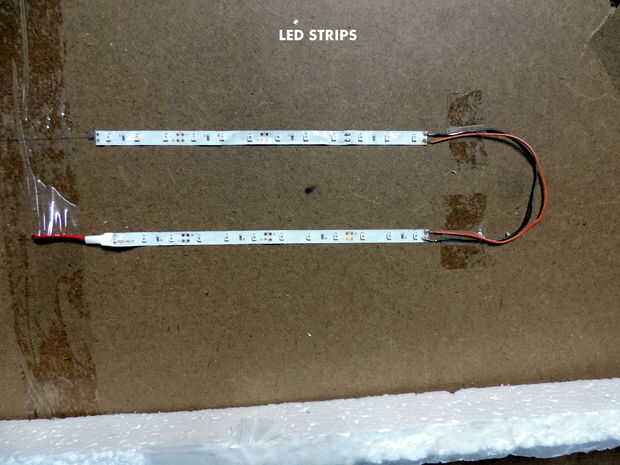

  3. Tiras de LED de la Stick de 20 cm de cada uno en dos filas cada 5 centímetros aparte. Las columnas finales son color rojas, luego azul y las medias columnas son de color verdes. Todas las piezas de las tiras en un segmento son en paralelo. Los cables del ánodo y el cátodo están conectados a la regleta. Los negativos de las tiras más adelante se conectará a la salida de TLC5916.
  4. Los agujeros se perforan en cada segmento y se sacan los cables por la parte posterior. Los hilos se pegan a la espalda con pistola encoladora para robustez.
  5. Todos los cables positivos consecutivos están en cortocircuito; estos conductores son más corto para obtener un solo positivo.
  6. Todos los cables negativo de cada segmento individual se toman hacia fuera. Los cables sacados son color cifrado (cables de cinta de color de la BBROY) para asegurar la depuración más fácil más adelante.
  7. Luego se conectan los cables para conectores de 8 pines y un conector para los cuatro últimos segmentos cuatro patillas. Esto aseguraría que hay 36 conexiones al ecualizador.
  8. Los canales de salida se numeran de tal manera que la parte inferior que más fila de la columna extrema derecha hace salida 1, la fila más superior de la derecha que columna mayoría hace 6, la parte inferior más la fila de la columna segunda derecha es salida 7 y así sucesivamente.

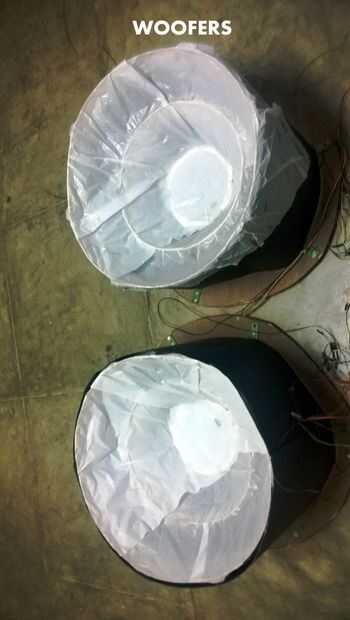

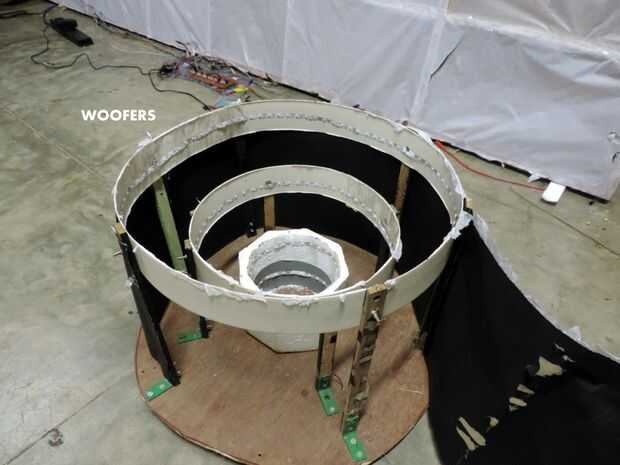

Woofers:

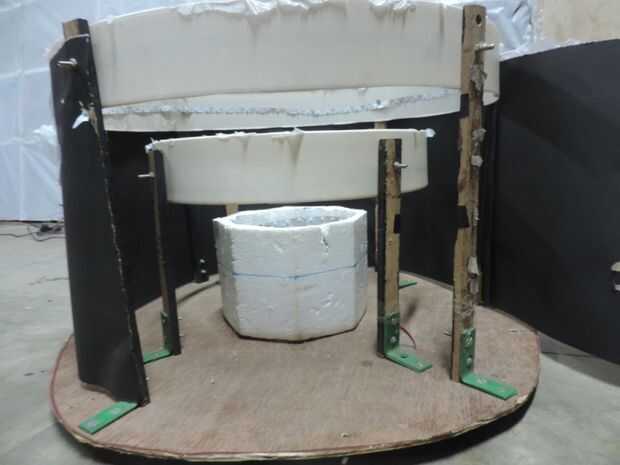

Los woofers son básicamente mostrar los ritmos en la música. La han 4 niveles de LED tiras pegado en círculos concéntricos, con tablones de madera para soporte, una carcasa plástico y base de madera contrachapada, más tarde cubierta por un papel de carta negra y papel de mantequilla para la difusión.

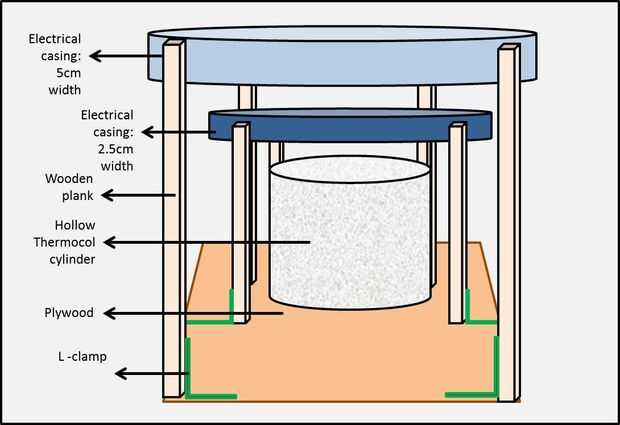

Para hacer la estructura:

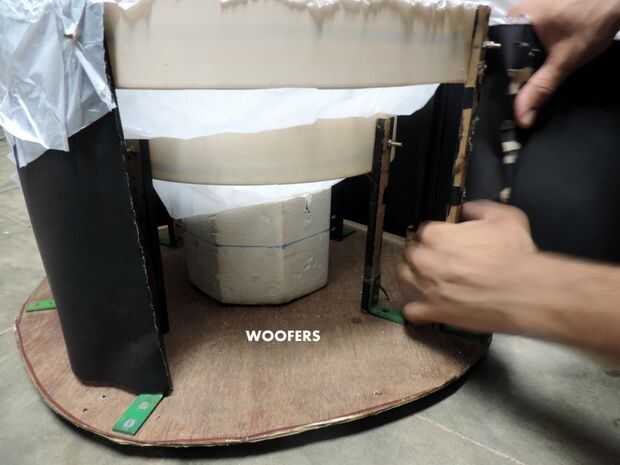

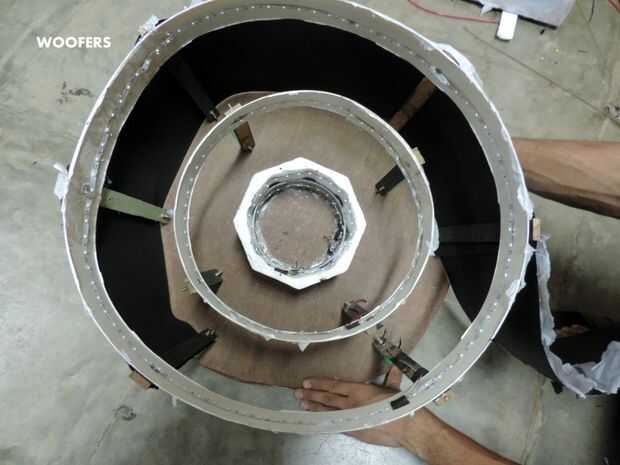

  1. El interior la mayoría de la capa es un cilindro themocol con tiras de LED rojo pegado a la parte inferior en forma de un círculo. Otra capa se pega en la parte superior del cilindro.

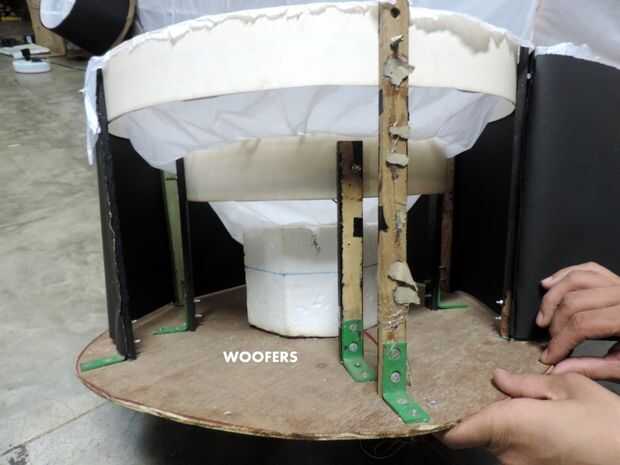

  2. La capa intermedia de LED azul está atascada en un círculo plástico constituido la caja eléctrica de montaje de columnas de madera.
  3. La capa externa es una versión más grande de la capa intermedia, pero con el LED verde.
  4. Los conductores son sacados de la base de madera perforado de agujeros. Positivos todos otra vez están cortocircuitadas y negativos están conectados a cuatro conectores.
  5. Los lados están cubiertos por papel de carta y la cara superior está cubierta con papel mantequilla.

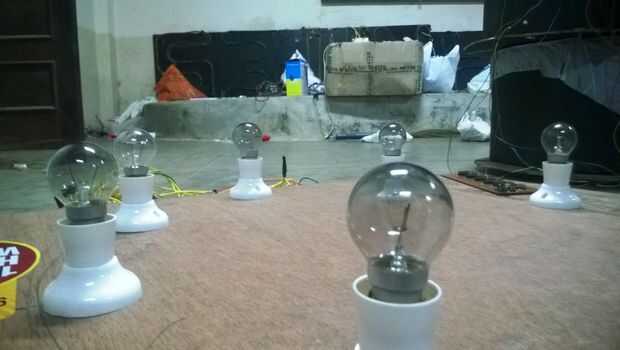

Gama del foco:

El conjunto de la bombilla es para detección de amplitud.

Para hacer la estructura:

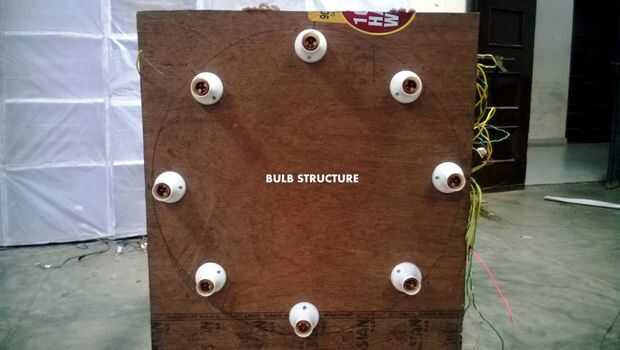

  1. Tornillo bulbo titulares sobre madera 100 x 100 cm en forma de un círculo.
  2. Todos los cables de neutro de la carga están en cortocircuito y se sacan los cables con corriente a través de los agujeros taladrados en la madera contrachapada en la parte posterior.
  3. Los cables de neutro están conectados al neutro de la línea.
