LedCube "diseño" (2 / 2 paso)

Paso 2: Electrónica

He diseño de una PCB en Eagle. He desarrollado el software de Arduino.

Mi propósito aquí era deshacerse de la placa de desarrollo Arduino que es muy agradable, pero necesita un recinto y cables para ser conectado al cubo.

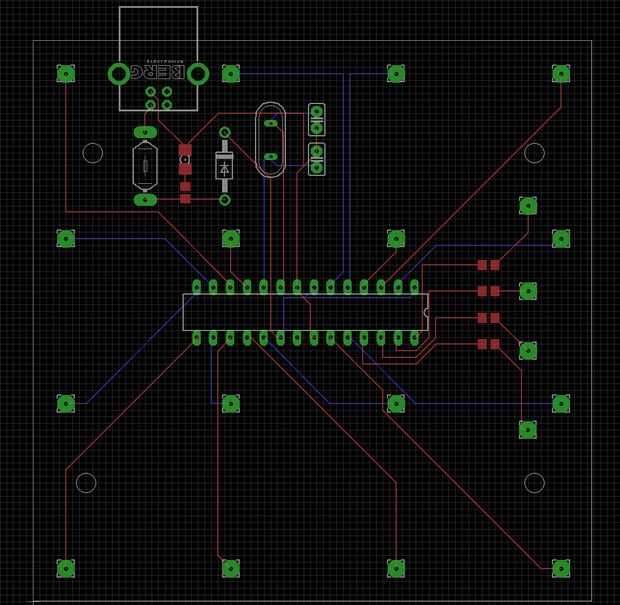

El PCB que he creado es bastante simple, simplemente conecta los cables al micro controlador y energía.

Hay un conector hembra USB en la placa, de esta manera que puedo energía mi cubo con un cargador de teléfono celular.

Así que no hay recinto debajo del cubo. El cubo y sólo el cubo!!!!
