LEDJ (4 / 7 paso)

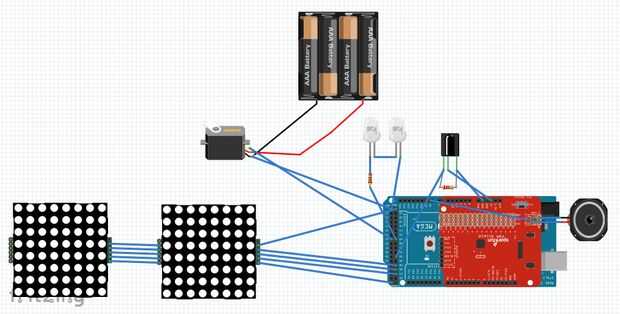

Paso 4: Montaje de circuitos

1. Conecte el MAX7219, usando los conductores más cercanos a la viruta, para Arduino Mega. Utilice el pin digital 24 para DIN, pin digital 26 de CS, pin digital 28 de CLK, 5V pin de VCC y GND para la toma de tierra. Para conectar el segundo MAX7219, conecte la salida de la primera a la entrada del segundo con sus respectivos pernos. (DIN DIN DIN, CLK CLK.... y así sucesivamente)
2. Conectar MP3 shield para Arduino Mega. Manera más fácil de hacerlo es mediante la alineación de 5V (VCC) de los pernos y luego Junte las cabeceras. Conectar altavoz a L + y L-pins o R + y R - en el escudo de MP3. Conecte un cable de puente desde el pin analógico 8 en el Arduino Mega al terminal positivo del altavoz.
3. Conecte el pin de señal del receptor IR al pin digital 32 en el Arduino Mega. Me pareció más conveniente usar el pin de 5V en el escudo de MP3 para alimentar el receptor IR. También usé el pin GND en el escudo de MP3 a tierra del receptor.
4. Usar fuente externa de 6 v de alimentación y tierra el micro servo. Conecte el pin de señal del servo micro al pin digital 41 en el Arduino Mega. A continuación, crear un terreno común con el Arduino Mega y la fuente externa de 6 v.
5. Montar un resistor pequeño, entre 100 a 200 ohms (yo usé 110 ohmios) y los 2 LEDs rojos de 3mm en serie. Enchufe el extremo de resistor al pin digital 40 y el otro extremo al conector de tierra en el Arduino Mega.
6. El circuito debe quedar completamente funcional.
