Paso 1: Construir el módulo de calibración
El módulo de calibración le permitirá con precisión control de la temperatura del LED y medir su voltaje y nivel de luz. Las lecturas obtienen forma que la calibración permitirá calcular las constantes necesarias para estimar la temperatura.
Cosas necesarias:
• Hoja de aluminio (esto es lo que los sensores, calentador y LED de alimentación se colocará en)
• LM35 sensor de temperatura
• El LED verde (como el sensor de luz)
• Plástico (1,6 mm de espesor de aislamiento térmico de sensor de luz de LED de alimentación)
• Resistencia de Ohm potencia de 5 vatios 22 (como calefacción)
• LED de potencia (funcionamiento de 3,3 voltios)

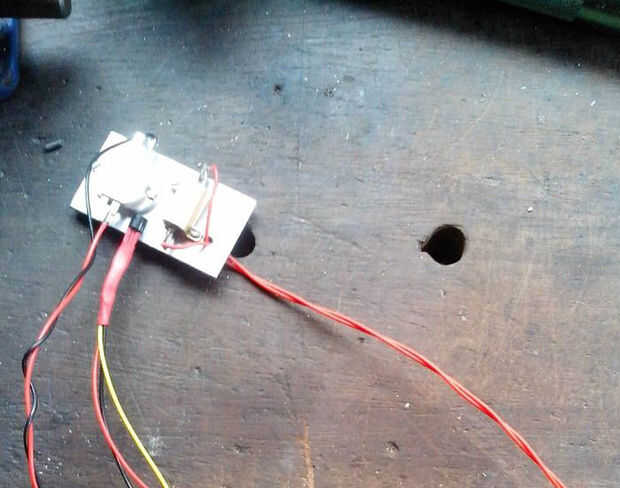

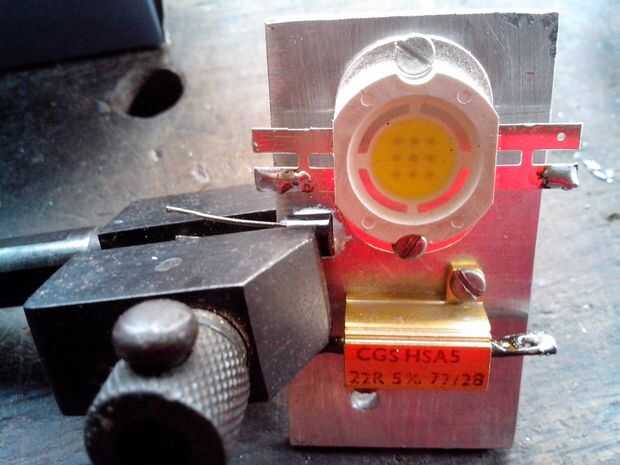

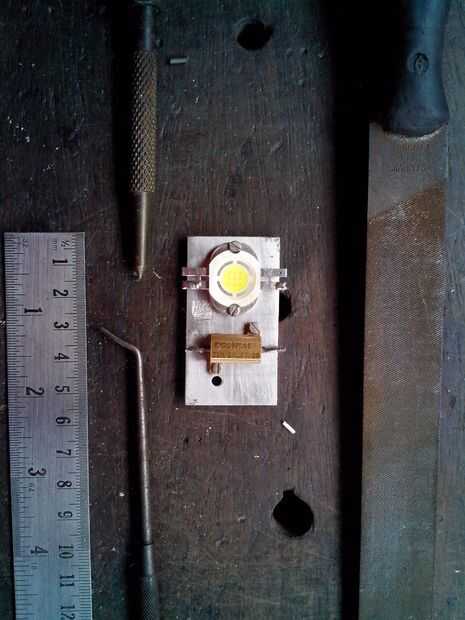

Primero un pedazo de hoja de aluminio aproximadamente 55 mm por 30 mm debe ser formado. Afijo del sensor de temperatura, LED de potencia y resistencia de potencia a la placa de aluminio con tornillos o con adhesivo térmico si es necesario.
Corte una tira de 20 x 5 mm de plástico para actuar como un brazo de montaje para el LED. Esto evitará el calor alcanzando el sensor de luz y que afectan a la lectura de la luz. Lleva dos agujeros de 1 mm de plástico para acomodar el LED. Tornillos o pegar esto en la placa.

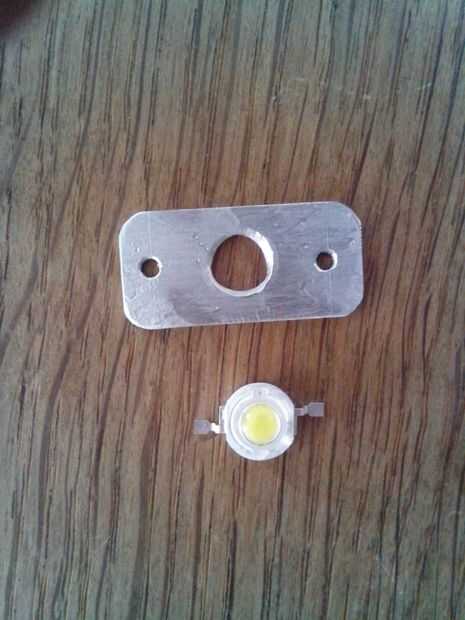

Hice una modificación a mi módulo de calibración original que podía encajar fácilmente nuevos LED ' s sin necesidad de hacer ninguna soldadura. Esto implicó formar una pieza de aluminio a la abrazadera de la LED en la placa base y utilizando cinta de cobre en el módulo de calibración como los contactos eléctricos.
