LEDs como sensores de temperatura (5 / 6 paso)

Paso 5: Analizando los datos de la calibración de

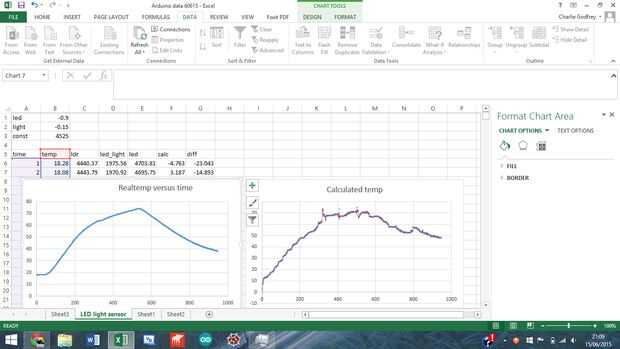

Copiar y pegar los datos desde el terminal de la serie en excel donde he realizado algunos análisis de datos simples. El texto a la función de columnas resulta útil al dividir los datos en varias columnas utilizando la función de delimitación del espacio.

Orden de columnas:

  1. Grados C de LM35
  2. Tensión de la LDR (eliminar esta columna)
  3. Voltaje del sensor de luz de LED
  4. Voltaje del LED
  5. Temperatura calculada por el Arduino

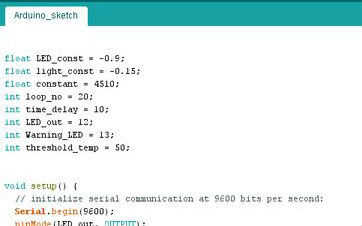

Utilice esta simple fórmula para cambiar las variables para adaptarse a la configuración de LED.
Calc_temp = ((LED_voltage * LED_const) + (LED_light_voltage * light_const) + constante); Estos son los valores que utilicé para la hoja de cálculo:

LED_const = -0,9

light_const = -0,15

constante = 4510
