LEDs controlados BLE WS2801 (3 / 14 paso)

Paso 3: Hacer nuevo proyecto

PSoC-creador de abrir y empezar un nuevo proyecto.

Luego abra el Editor de esquema haciendo clic en "TopDesign.cysch" en el panel Explorador de área de trabajo.

Luego buscar el catálogo de componentes y agregue los siguientes elementos:

BLE componente (la funcionalidad BLE)
SPI (modo de SCB) [v3.0] (este es el maestro de SPI para la WS2801)
Dos clavijas de salida digital [v2.10] (que utilizamos para la depuración-Led en el tablero)
Timer [v2.70]
una interrupción [v1.70]
un reloj [v2.20]
una lógica constante bajo "0" [v1.0]

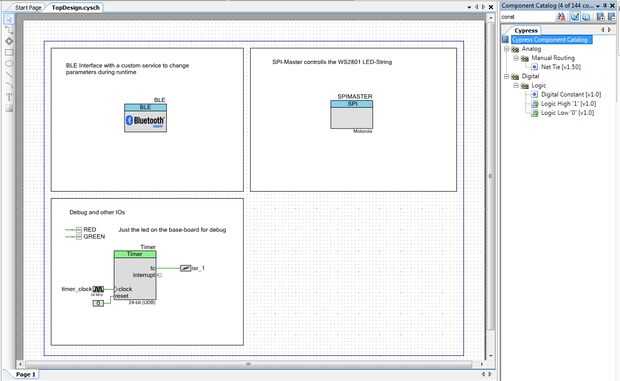

A continuación, el esquema podría tener este aspecto.

En los siguientes pasos configuraremos cada componente.
