Paso 5: Configurar SPI
El SPI-componente de hecho era el más crítico. Porque no tenía ningún analizador lógico tenía que tratar de averiguar lo que funciona!

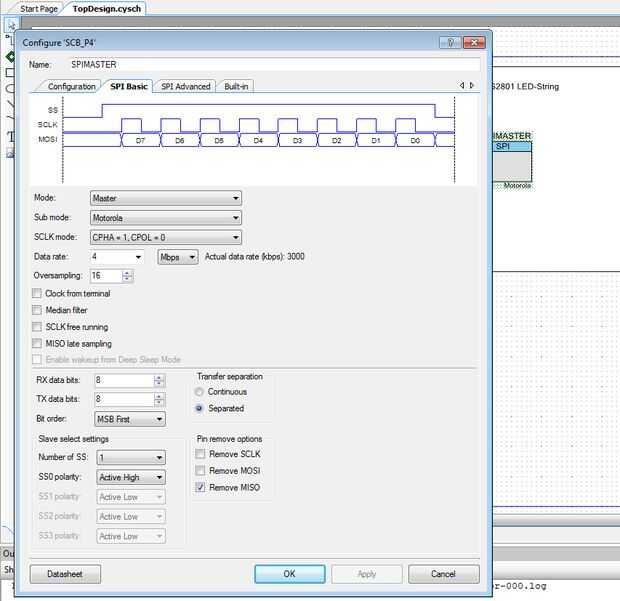

Se trata de los valores seleccionados en el Basic de SPI:
- Modo - Master
- Sub-modo-Motorola
- modo de sclk: CPHA = 1, CPOL = 0
- Velocidad de datos - 4 Mbps
- RX / bits de datos TX: 8
- Transferencia de separación: separados
- Compruebe eliminar MISO (de lo contrario tienes que conectar algo a él!)

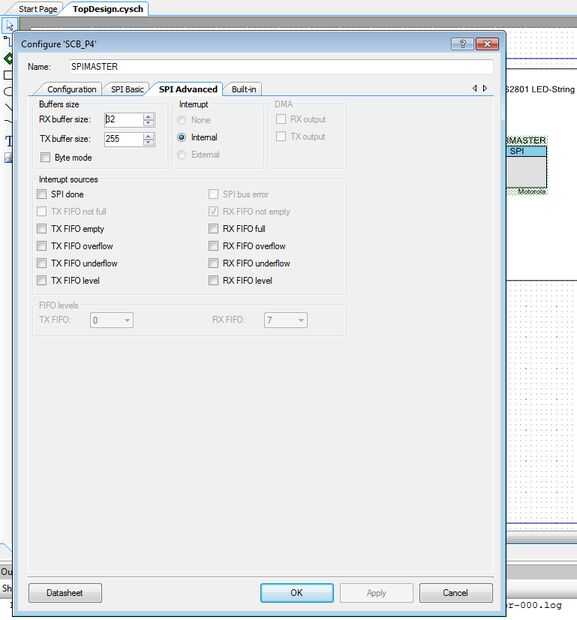

En el SPI avanzado tienes que cambiar esto:
- Tamaño del búfer de TX: 255
Basta con mirar las capturas de pantalla.
