LEDs en pcb (1 / 7 paso)

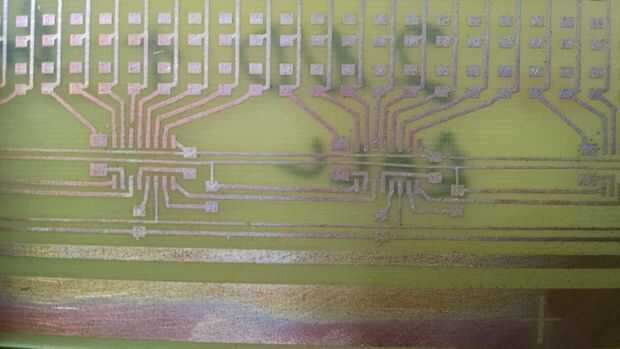

Paso 1: Partes y pc

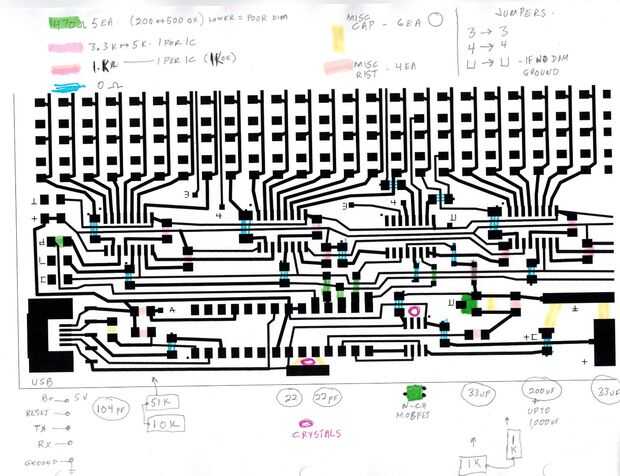

piezas
74hc595 smd invertido * Ver texto
Atmega 328p
DS1302 smd
carga de 6pf cristal 32.768
cristal de 16 mhz + 2 tapas 22pf
mini usb hembra (opcional)
resistencias smd:
5EA 350-470 ohm
6EA 3-5k
6EA 1k
1EA 10k
1EA 50k
ohm (puente) de 20 + 0

tapas:
104pf, 33mf 2ea, 200 + mf
cualquier ch n mosfet smd

Vea el paso
