Paso 2: diseño

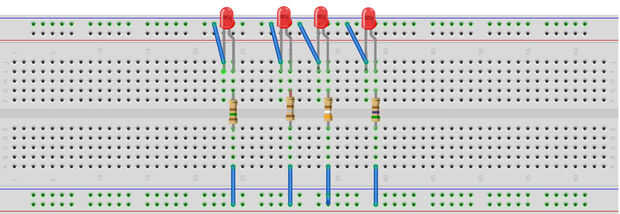

Para reiterar, la intención es construir un aparatos de LED/resistor que proporcionan corriente de limitación correspondiente a 5, 9 y 12V. Realmente no es cualquier diseño implicado, más bien la selección de los componentes que satisfagan la ley de Ohms.
Es importante conocer las características del LED hasta cierto punto. Lamentablemente esto no está siempre garantizado y deben hacerse conjeturas mejor. Obtener los parámetros muy mal podría resultar en el LED que expira en un flash brillante o un LED que sólo es visible en la oscuridad. Hay una serie de excelentes sitios web que ofrecen buena información sobre LED (moderno) y 'calculadoras' para conseguir una buena corriente limitar valor r incluyendo aquí.
Algunos estén completas, es del diodo 'tensión' y 'corriente directa' que determinan el componente limitante actual. Tomar la R = V / I fórmula y un conocimiento/estimación del diodo y asume = 20 mA como la corriente máxima que debe/puede fluir a través del diodo. LED resistente, descrito como su tensión, V de la fórmula es realmente (Vs-Vl) o el voltaje de la fuente menos el voltaje de caída en el LED. Tan por ejemplo con Vs = 5V y Vl = 1.6v (mi bolsa) un valor para R =(5-1.6) /. 02 = 3.4 /. 02 = 170Ω. Un valor común, en el lado seguro es 180Ω.
Una rápida aplicación de la fórmula para la potencia P = I²R mostrar un mero vatios.068 fácilmente manejado por su jardín resistencia de variety1/4 watt. Si esto se repite para los 9V, R = 370Ω (390Ω usado aquí), P = .156watts (seguro en 1/4vatios) y para 12V, R = 520Ω (560Ω usado aquí), P = .224watts (un montón de argumentos para que esto sea resistor de 1/2 watt).
