Paso 3: Configurar el sistema de potencia de LED

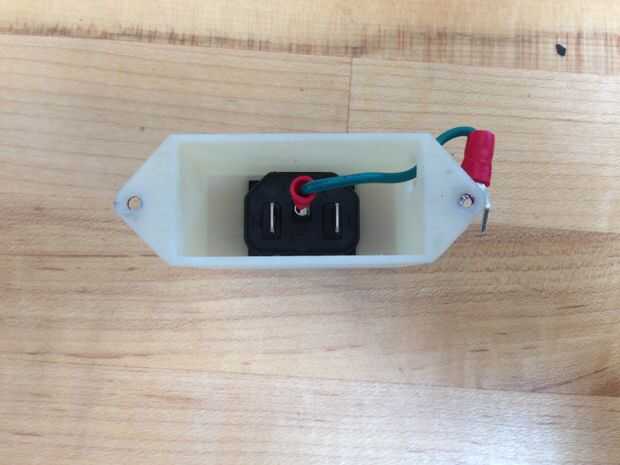

El primer paso es empezar desde la pared, nos encaja un cable de alimentación de 120 VCA conectada a tierra en su montaje impreso 3D. Atamos rápido Conecte terminales y un terminal de anillo para conexión a tierra a la estructura.

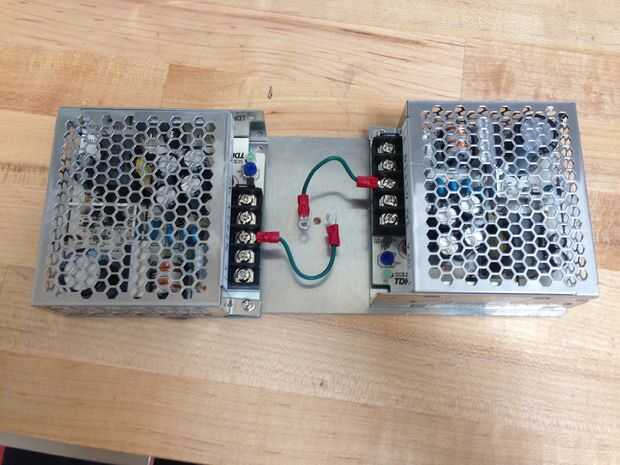

A continuación adjunto la PSU a las placas de montaje y añade en su cable a tierra, esto es muy importante! Se trata de 110 VCA en el sistema, esto puede matar a tan buena tierra es fundamental. Añadir en un anillo terminal por lo que hay menos posibilidades de que convertirse en independiente.

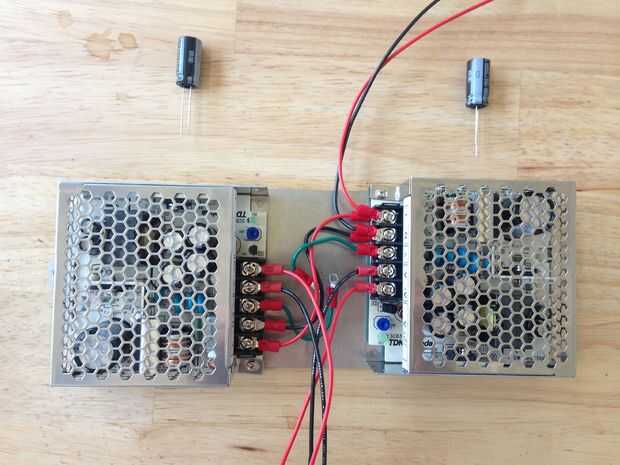

A continuación que hemos cableados las líneas 5VDC y 110AC a la PSU. Éstos están conectados mediante terminales de pala a los terminales de tornillo en la PSU.

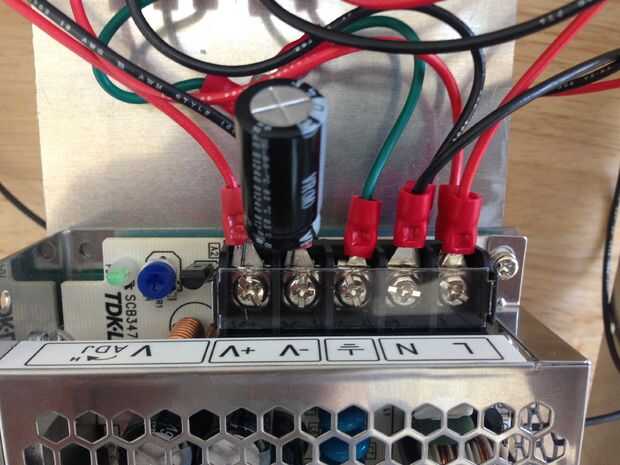

Adafruit recomienda poner un 1000 μF a través de los terminales de la línea de 5VDC +/-. Asegúrese de que en las líneas de DC no son CA. Este condensador puede incluso señales de poder.
Puede ver un cierre para arriba de la anterior configuración de cableado.

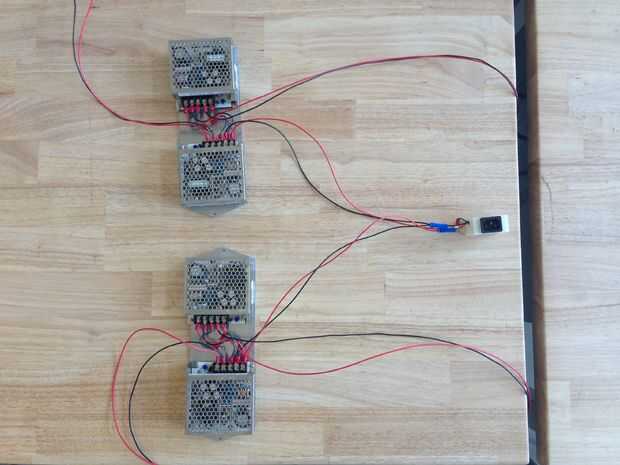

Finalmente enganchar los cables de 110VDC hasta el enchufe de 110VDC, su sistema de energía está ahora completa.
