¿LEDs para la perca de mar (2 / 7 paso)

Paso 2: Parte I: fijar las luces a la perca de mar (pasos 5 - 7)

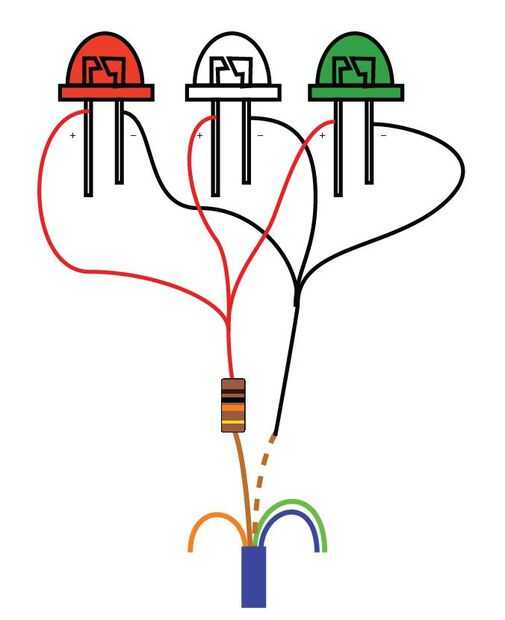

5. tomar cada cable rojo (positivo) que están conectados a un LED, trence los extremos libres de los cables. Además, gire otro cable rojo para el paquete, como se muestra en la figura 2 a continuación. Este cable se conectará más tarde con el cable marrón en su anclaje. Suelde la conexión y cubrirla con cinta aislante. Recuerde usar siempre un tornillo de banco para sujetar los cables al soldar. Hacer lo mismo con los cables negros.

6. en el anclaje de la perca de mar, separar el par de cables marrón y blanco. Tira de 1/4" de la aislación desde el extremo de cada cable.


7. suelda el resistor de 1K en el extremo del alambre café. A continuación, conecte el cable rojo (a LEDs) para el cable marrón a través del resistor. El cable negro debe soldarse al cable blanco. Una resistencia no debería ir entre estos dos cables. Después de soldar, cubrir las conexiones con cinta aislante. El cableado debe ir bajo la hélice vertical para ello no se enrede cuando se acciona la perca de mar.
