¿LEDs para la perca de mar (6 / 7 paso)

Paso 6: Parte II: fijar los controles a su caja de control (pasos 4-7)

4. Desenrolle la cinta aislante alrededor de los haces de cables rojo y negro. Usando los cables que pones aparte antes, un cable rojo para el paquete de cable rojo y añadir un cable negro para el paquete de cable negro. La conexión de la soldadura y cubra con cinta eléctrica otra vez.

5. Un giro cerca de 2 del par de cables de anclaje marrón. Tira de 1/4" de aislamiento de cada extremo del cable.

6. soldar el cable blanco (desde el par de cable marrón) al cable negro (-) y cubrir la conexión con cinta aislante.

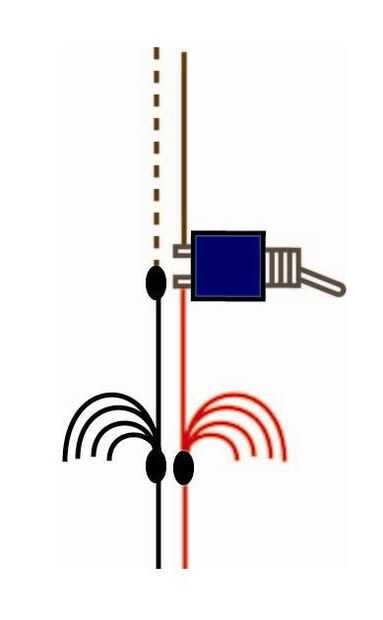

7. Conecte el rojo (+) cable a un terminal del interruptor de alimentación. Fije el marrón (+) potencia cable al otro terminal, como se muestra en la figura 5 a continuación. Los cables se pueden conectar a cualquier terminal.
