Paso 6: Un LED con una resistencia de
Para calcular qué resistencia para usar usa la fórmula:
R = (V1 - V2) / I
donde:
V1 = tensión de alimentación
V2 = voltaje del LED
I = corriente de LED (generalmente 20 mA que es .02A)
Ahora hay muchas calculadoras en línea que harán esto por usted - y muchos otros instructables referencia esta como buena, sin embargo, las matemáticas realmente no es demasiado difícil y así quería pasar por el cálculo del mismo y entender lo que está pasando.
Otra vez, mi LED es 1.7V, toma 20mA (que es de.02 A) de la corriente y mi fuente es de 4.5V. Por lo que la matemática es...
R = (4, 5V - 1.7V) /.02 A
R = 140 ohmios
Una vez que yo sabía que necesitaba una resistencia de 140 ohmios para obtener la cantidad correcta de tensión en el LED que miré en mi paquete surtido de resistencias para ver si podía encontrar una.
Conocer el valor de una resistencia requiere leer el código de las bandas de color en el resistor de sí mismo. El paquete no viene con una resistencia de 140 ohm pero llegó con un ohm 150 uno. Siempre es mejor usar el siguiente más cercano valor de resistencia mayor de lo que calcula. Utilizando un valor menor podría quemar el LED.
Para averiguar el código de color básicamente rompen los dos primeros dígitos del valor del resistor, utilice el tercer dígito para multiplicar las dos primeras por y después asigne el cuarto dígito como un indicador de la tolerancia. Eso suena mucho más difícil de lo que realmente es.
Usando el color a la Web de decodificador secreto número encontrado aquí, una resistencia de 150 ohm debe tener el siguiente código de color...
Brown porque necesitaba el primer dígito en la resistencia de valor es 1
Verde porque el quinto dígito es 5
Marrón porque para llegar a 150 tienes que añadir un 0 a 15 para llegar a 150.
Oro - las resistencias que tengo todos tienen tolerancia de 5% y 5% está representado por el oro
Visite el enlace de la página de decodificador arriba si esto no hace sentido.

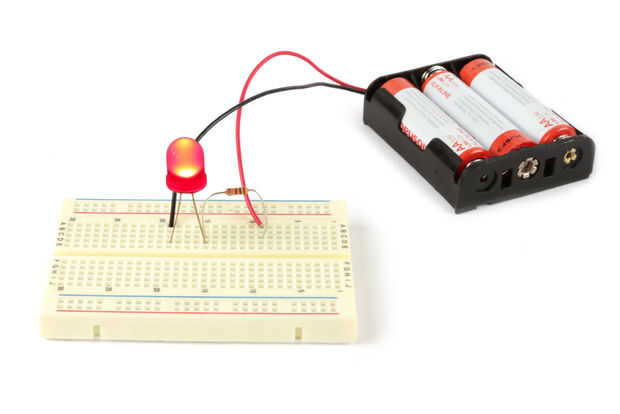

Miré a través de todas las resistencias, encontradas que era marrón, verde, marrón, oro y atado con alambre en línea en el electrodo positivo del LED. (Siempre usando una resistencia de un LED debe tener colocado antes el LED en el electrodo positivo).
Low behold, el LED iluminó una vez más. La resistencia de 150 ohm dejó bastante de los 4.5V alimentación llegue a la 1.7V llevado que él iluminó con seguridad y lo guardado queme.
Esto es sólo el proceso que atravesó para calcular qué resistencia para usar con mi LED particular con mi alimentación particular. Fácilmente puede utilizar la fórmula anterior para averiguar qué valor de resistencia para usar con lo que llevó y pasar a usar de la fuente de energía.
