Paso 7: Cableado por varios LEDs en serie
Para ver en profundidad la explicación sobre la diferencia entre serie y paralelo revisa esta página. Voy a cubrir cableado LEDs en serie en primer lugar.
LEDs conectados en serie están conectados extremo a extremo (el electrodo negativo del primer LED se conecta al electrodo positivo del segundo LED y el electrodo negativo del segundo LED se conecta al electrodo positivo del LED tercera y así sucesivamente y así sucesivamente...). La principal ventaja de las cosas de cableado en serie es que distribuye el voltaje total de la fuente de energía entre todos los LEDs. Lo significa es que si tuviera una batería de coche 12V, pude energía 4 LEDs de 3V (fijación de una resistencia a cada uno de ellos). Hipotéticamente esto podría trabajar también para poder 12, 1V LED; 6, 2V LED; o incluso 1 12V LED si tal cosa existiera.
OK, vamos a tratar de cableado de 2, 2, 6V LEDs en serie a la alimentación de 9V fuente y pase a través de las matemáticas.
R = (9V - 5.2V) / .02A
R = 190 ohmios
Siguiente valor más alto de la resistencia - 200 ohmios
Ahora el paquete de variedad de resistencias no viene con una resistencia de 190 o 200 Ohm, pero lo hice con otras resistencias que podía usar para hacer una resistencia de 200 Ohm. Como LEDs, resistencias pueden conectarse juntos en serie o en paralelo (ver siguiente paso para obtener una explicación en cosas de cableado en paralelo).
Cuando misma resistencias de valor están conectados juntos en serie se agrega su resistencia. Cuando misma resistencias de valor están conectados juntos en paralelo que se divide el valor de la resistencia por el número de resistencias conectado junto.
Así, en el sentido más simplificado, dos resistencias de 100 Ohm conectados juntos en serie serán igual a resistencia de Ohm de 1 200 (100 + 100 = 200). Dos resistencias de 100 Ohm cableados juntos en paralelo serán igual a una resistencia de 50 ohmios (100 / 2 = 50).
Desafortunadamente, aprendí este punto clave después de alambré mis resistencias para el experimento. Originalmente había querido conectar dos resistencias de 100 Ohm para igual el 200 ohmios de la resistencia que tenía que proteger mi LED. En el lugar de los cables en serie, como debería haber sido, alambré mis resistencias en paralelo (¿mencioné que soy principiante con resistencias?) Así que mis resistencias sólo estaban proporcionando 50 ohmios de la resistencia - que al parecer funcionó OK en mi LED de la corta duración del experimento. Tener demasiado poder a los LEDs sería probablemente queme les a largo plazo. (Gracias beanwaur y shark500 para señalar esto hacia fuera.)

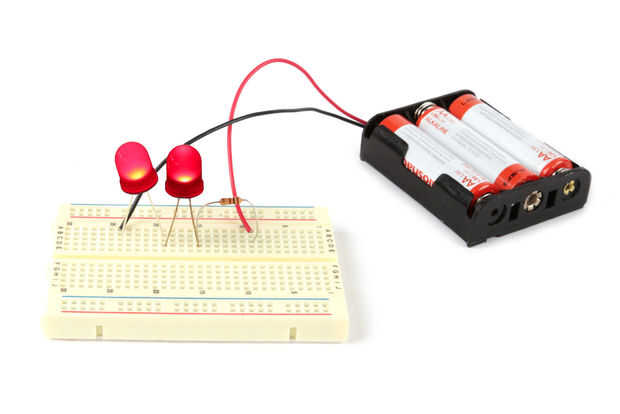

Tomé mis resistencias y los colocó frente al positivo del primer LED que estaba conectado en serie y les enganchó hasta la batería y una vez más, hubo luz!
Con tres diferentes combinaciones de LEDs y pilas suministros y no bocanadas de humo de plástico pero cosas buscaban buenas - aparte de mi poca confusión entre resistencias de cableado en serie y en paralelo.
