LedUSB: Conversión de energía Solar en energía eléctrica con el uso de LEDs (10 / 18 paso)

Paso 10: Realizar el circuito del ladrón de Joule

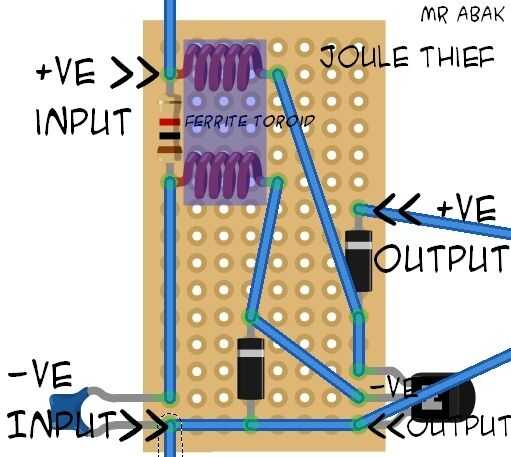

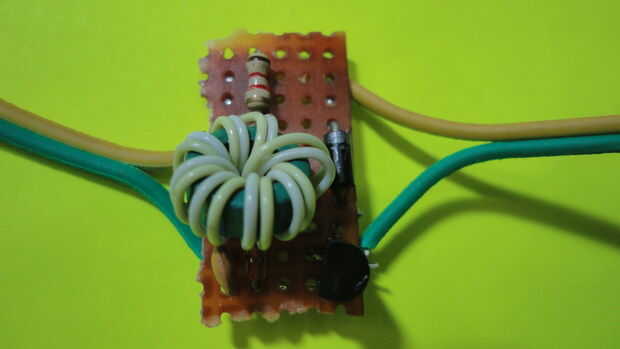

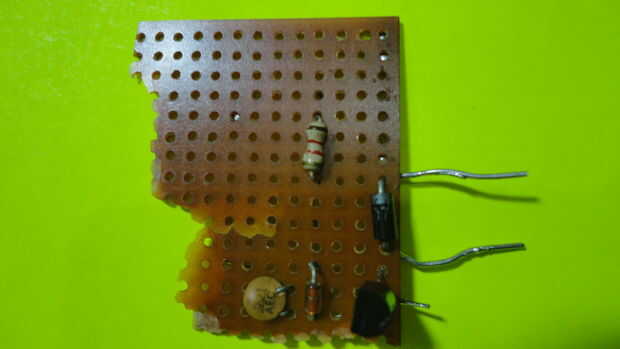

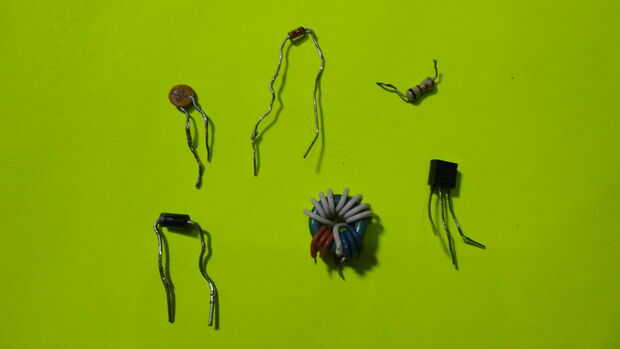

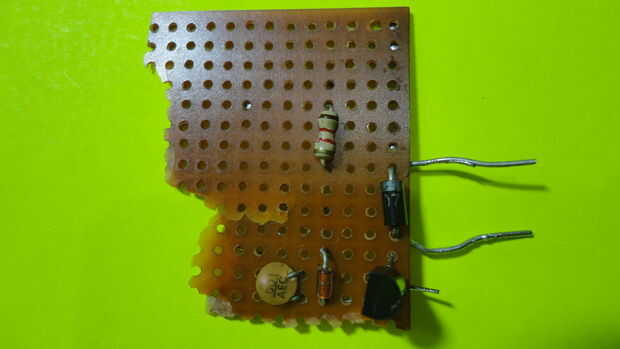

En primer lugar, coloque los seis componentes incluyendo el toroide de ferrita en el perfboard. Asegúrese de que todo encaja perfectamente en el perfboard y el perfboard debe ser de dimensiones 2 * 3,5 = 7 cm².

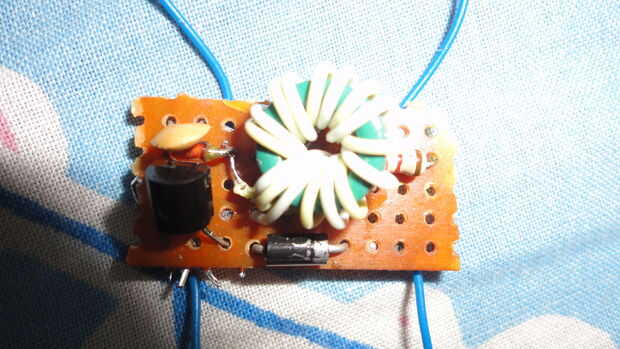

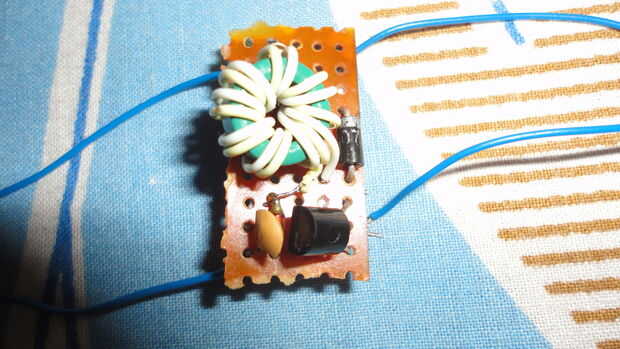

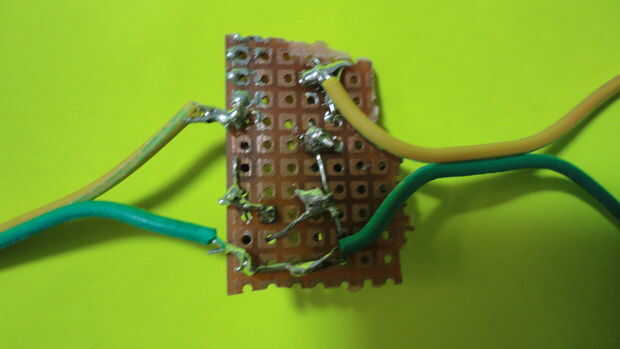

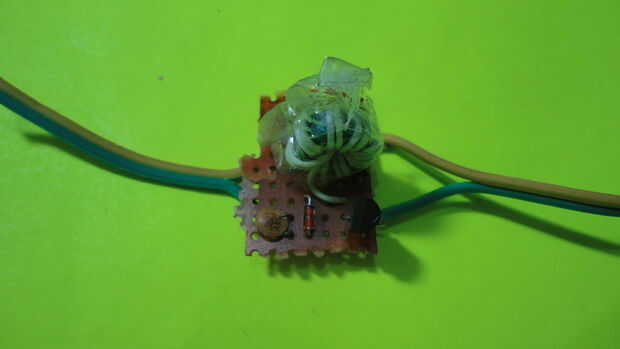

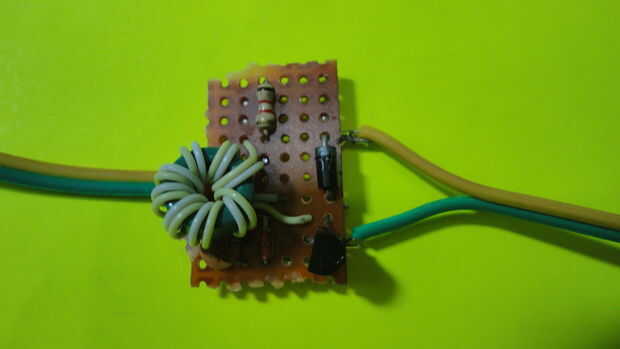

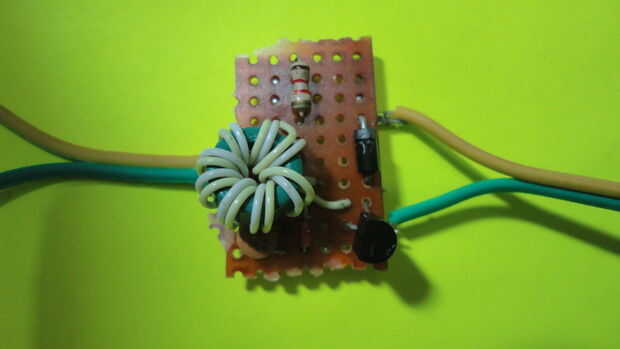

Girar el perfboard y soldar todos los componentes como se muestra en imágenes.

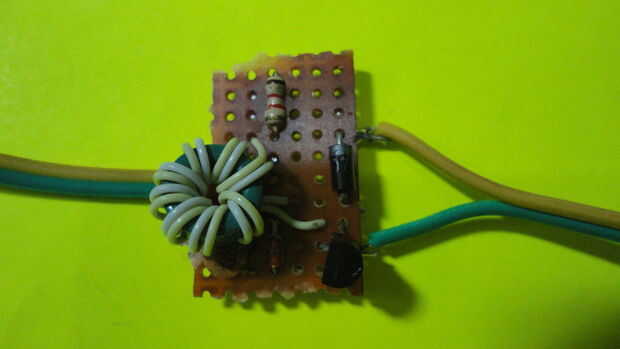

Esto completa el circuito del ladrón de joule.

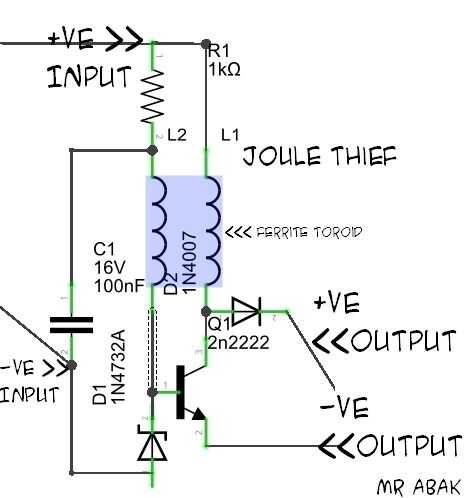

Circuito-

Video Tutorial-
