Paso 3: concepto
Después de leer los datos anteriores comenzamos a trabajar en leds de color que proporciona más energía y es conveniente que el tamaño de los leds.
Después de estudiar todo esto hemos encontrado que rojo y led infrarrojo trabajo mejor y 5 m m LED normal funciona mejor como todos los tamaños de leds dan salidas sobre todo similares.
Entonces pensamos diseñar algunos prototipos y circuitos de esta idea.
Primer prototipo:

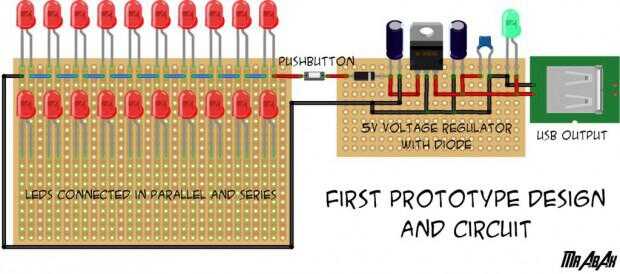

Diseño

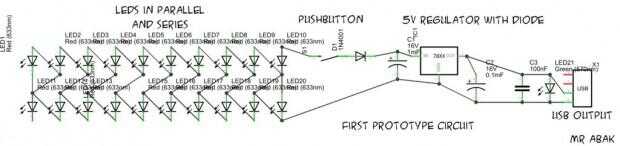

Circuito
Hicimos este prototipo primero. En este prototipo que necesitábamos un montón de LEDs y todos ellos deben enfrentar en el mismo ángulo. Construcción de esto que encontramos que era una versión grande y necesita algunos cambios para hacerla más confiable y portátil.
Segundo prototipo:

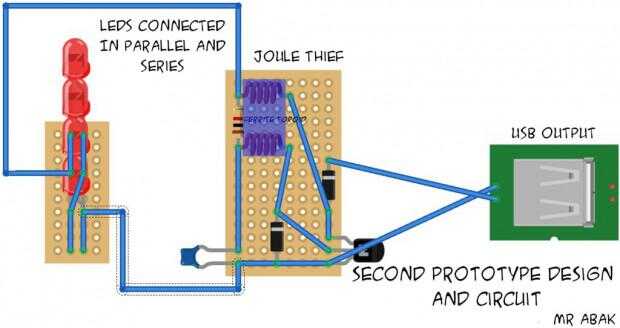

Diseño

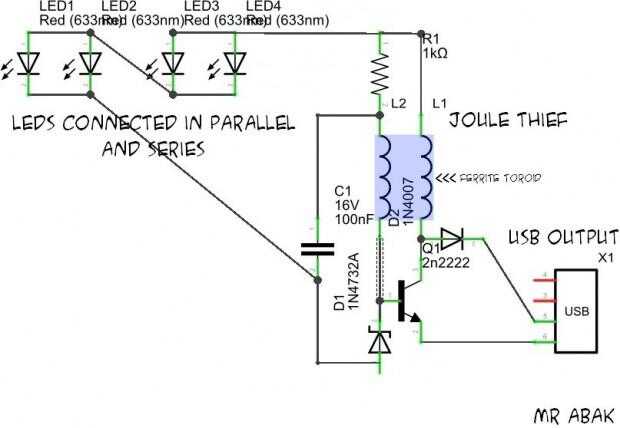

Circuito
Después de primer prototipo había fundada algunos cambios y luego desarrolló enteramente nuevo circuito con LEDs mínimo y componentes mínimos. ¿Pero lo que si no hay ninguna luz del sol alrededor de? Para encontrar esta respuesta se realizó otro prototipo.
Tercer prototipo:

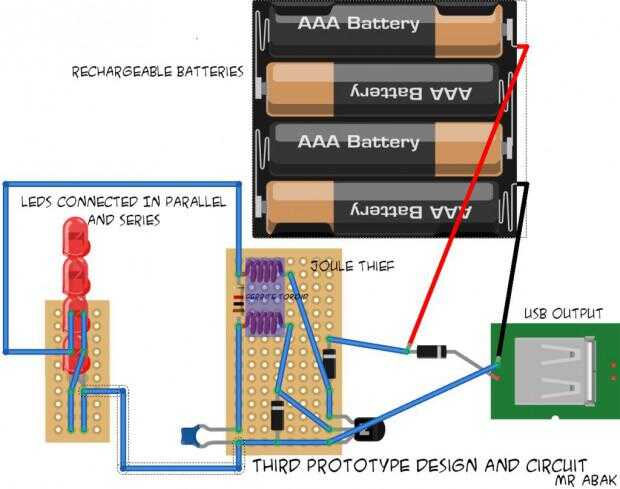

Diseño
Este fue el prototipo final de LedUSB que dio salida de 5.2v mínimo bajo la luz solar. Este circuito es justo igual que el segundo circuito pero hemos añadido las células recargables para mejorar su funcionamiento. Este es el circuito que vamos a hacer en este instructable.
* Sugerencia y haga clic en las imágenes para imágenes más grandes. : D
