Paso 3: Z eje con varilla roscada y del motor

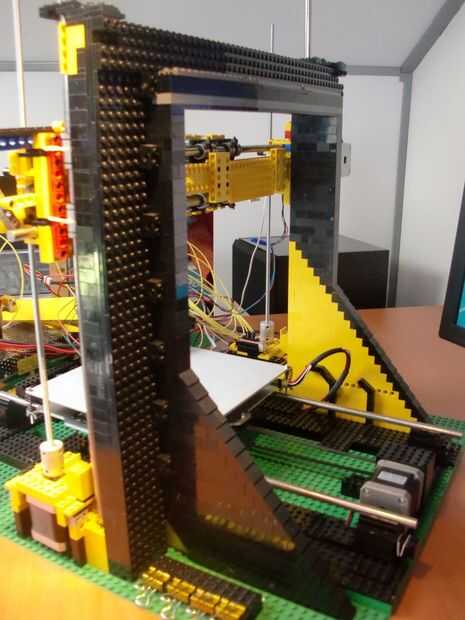

Después de completar el eje y es hora de empezar a construir el marco. La impresora está a 44 manzanas alto (42 cm). Construir un robusto marco de L de 36 bloques de alto. Esto determina qué tan alto puede imprimir. Pero no construir demasiado alto. Cuanto mayor sea el más inestable la estructura. Utilice ladrillos technic LEGO (o modificado ladrillos) cada 5 ladrillos y placas para conseguir una estructura rígida (segunda imagen). Conectar ambos lados en la parte superior del marco.
En estos sitios web son algunos ejemplos de un
y un
.
La varilla de 8 mm liso (50 cm) puede ser colocada en un espacio vacío del perno prisionero de 1 x 1 (8 mm es la exacta 1 LEGO x tamaño del 1 bloque). La barra se encuentra en el poste 36 de la parte delantera. Este no es el centro de la base debido a las dimensiones de la extrusora.

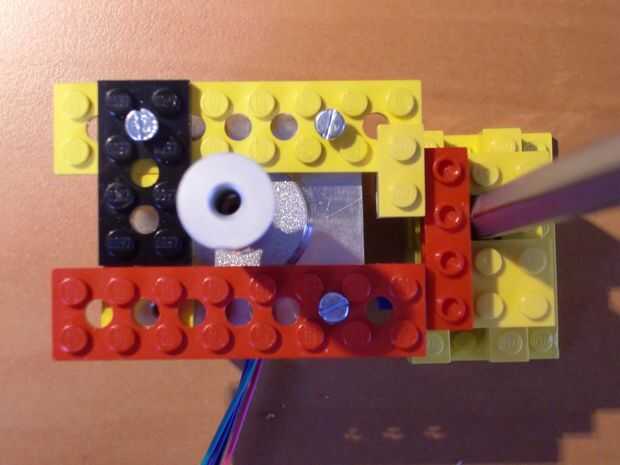

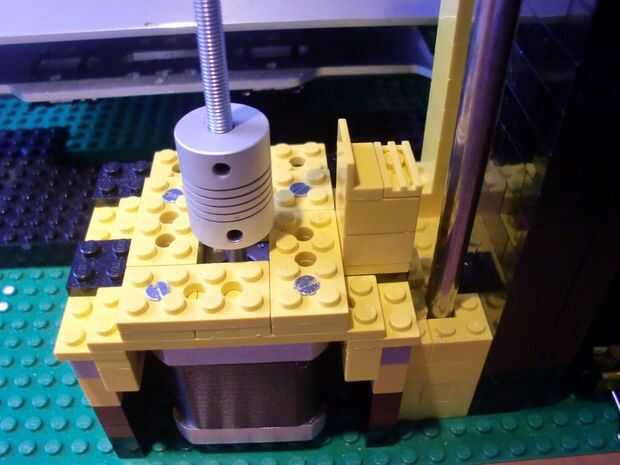

Los steppers de Nema se unen con 2 x 4 y 2 x 8 placas con agujeros. Construir 3 placas alta y uso m3 x 15 mm pernos. En este punto el centro de los pasos de la Nema es 1/2 perno de la varilla lisa de 8 mm (eje de X y Y). Esto está debido al paso a paso se coloca en medio de una abertura de 2 x 2 y la barra lisa es encima de un poste de madera. Por lo tanto el motor se mueve la mitad de un ladrillo (eje X). Esto coloca la varilla roscada exactamente enfrente de la barra lisa (tercera imagen).

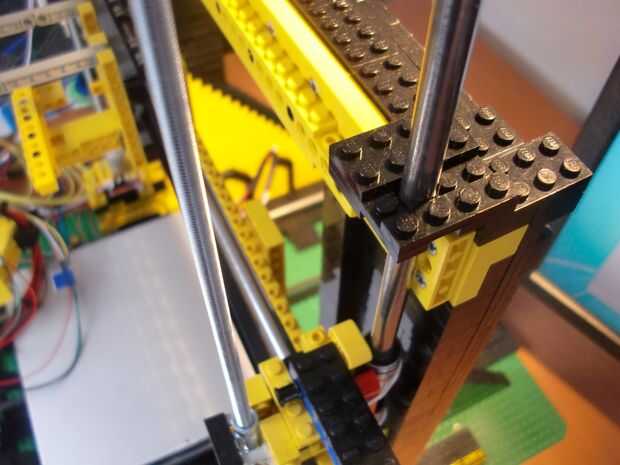

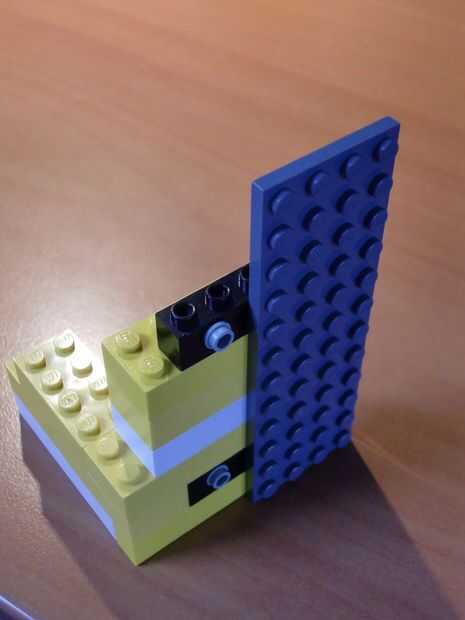

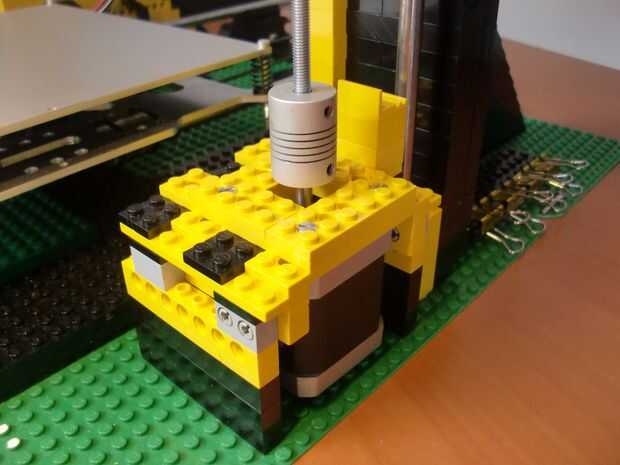

Las barras lisas se unen en la parte superior del marco. Las varillas de 5 mm roscado (50 cm) se unen a los motores paso a paso (imagen 5). A estar vinculados al eje x.
