Paso 4: Eje con el motor de la X

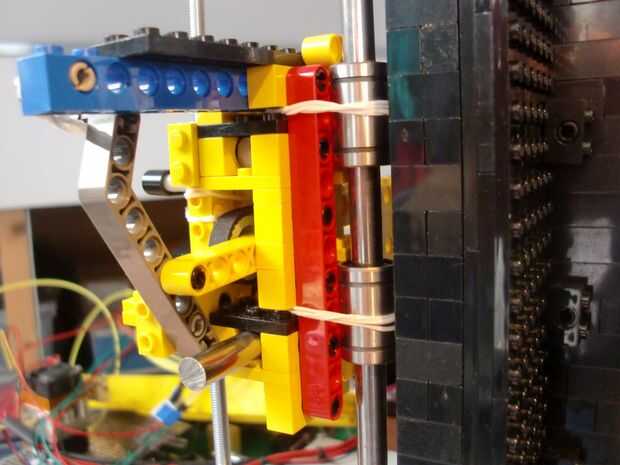

Esta es la parte más difícil de la construcción. El eje x se desplaza hacia arriba y hacia abajo por el eje z y el paso a paso mueve el extrusor sobre el eje x.

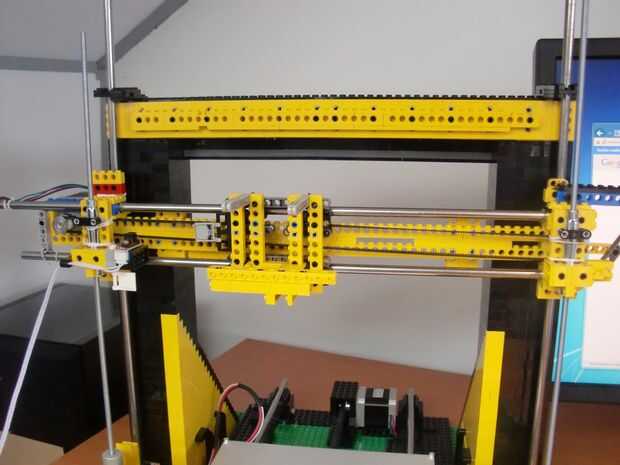

El original Prusa X eje consiste en un separado lado izquierdo y derecho conectados por dos barras. He hecho un eje grande con ladrillos largo técnico, para la estabilidad. La segunda imagen muestra compiten eje con motor, carro de extrusora y correa. Empieza con el lado derecho del edificio, luego construir el lado izquierdo con el motor paso a paso. Conectar ambos lados sin bloquear los cojinetes extrusora-carro.

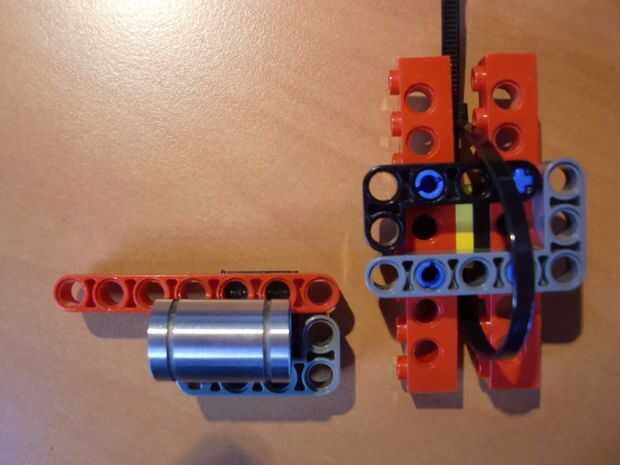

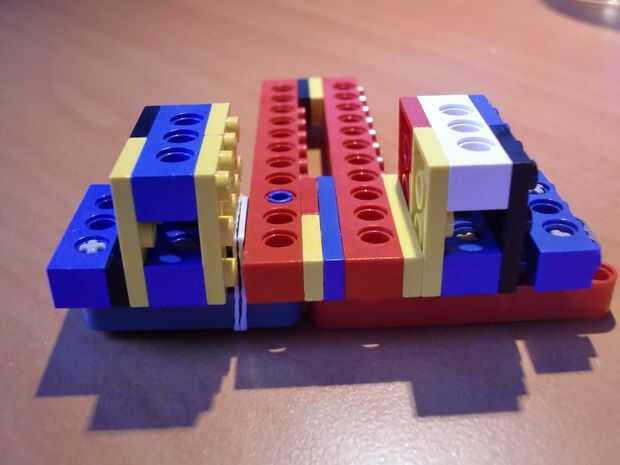

Los cojinetes de LM8UU son 24 mm de largo, exactamente 3 postes. Los rodamientos se colocan entre 2 nueva técnica conectores tipo (da 8mm distancia, imagen 3). Uso telar bandas o tie wraps para mantenerlos en su lugar.

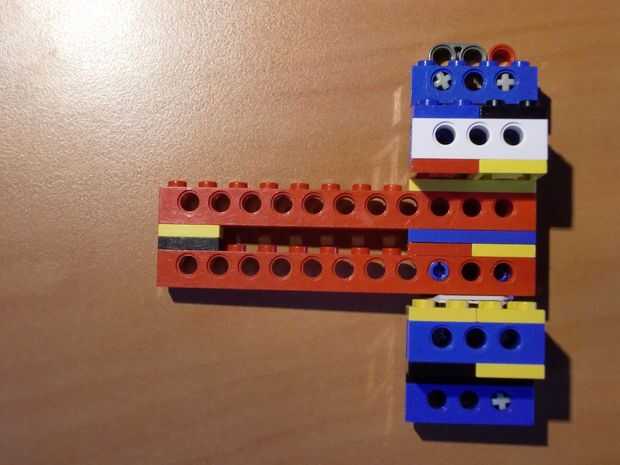

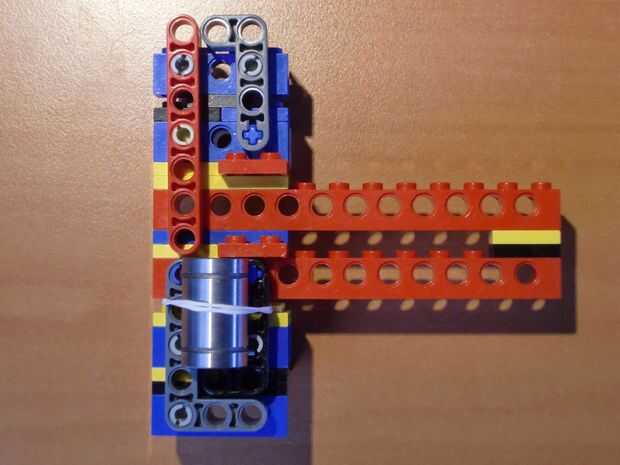

Imagen 4 (frameside) y 5 muestran el lado derecho del eje x. Las barras lisas de 8 mm (50 cm) para el eje x se adaptan entre los dos ladrillos azules y entre los ladrillos azules y blancos (imagen 5). Los ladrillos técnicos rojos largo 2 se conectan al lado izquierdo del eje x.

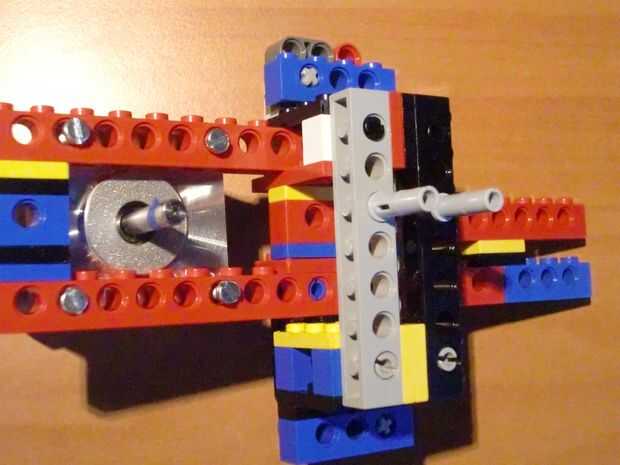

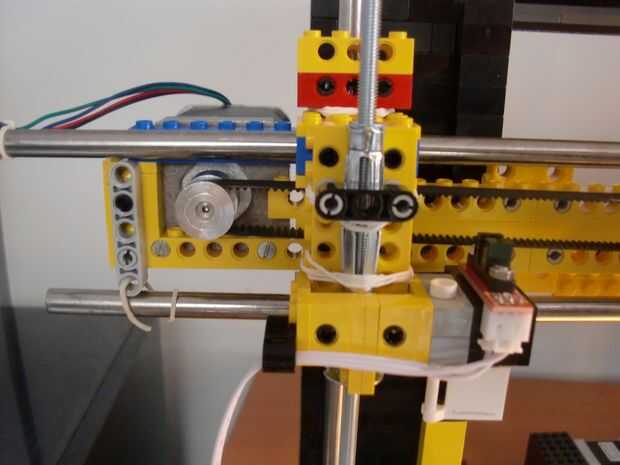

El motor paso a paso para el eje x se coloca en el lado izquierdo. Esto es casi una copia de la derecha. La diferencia es los ladrillos largo técnicos 2 para conectar el motor (imagen 8).
Eje z de barras roscadas se unen al gris y negro 1 x 8 técnicas de 5 mm de ladrillo (imagen 8). He utilizado 5 mm "anclas de pared huecos metal". Estos se colocan entre 4 pernos largos técnicos. El diámetro externo de las anclas es 8 m m. uso telar más bandas o neumático se ajusta para la conexión.
