Paso 7: Topes finales
Finales de carrera son interruptores que se activan cuando un eje alcanza su límite. Evitará que la impresora intenta salir de su propio marco. Topes finales también son utilizados por la impresora como una posición de referencia (home). Antes de imprimir, cada eje se mueve en una dirección específica hasta que llega a un tope. Esta es la casa de la impresora.
Hay 3 paradas de extremo. uno para cada eje. No hay necesidad para utilizar 6 topes (2 para cada eje). El tamaño de la impresión está en el archivo de configuration.h del software de Marlin.
Max printsize:
#define X_MAX_POS 195
#define X_MIN_POS 0
#define Y_MAX_POS 215
#define Y_MIN_POS 0
#define Z_MAX_POS 200
#define Z_MIN_POS 0

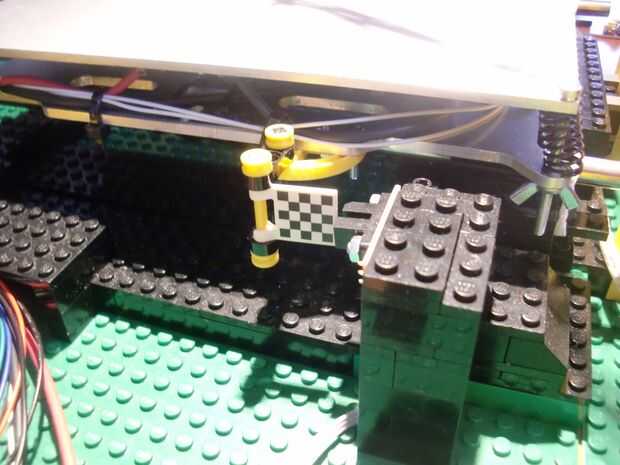

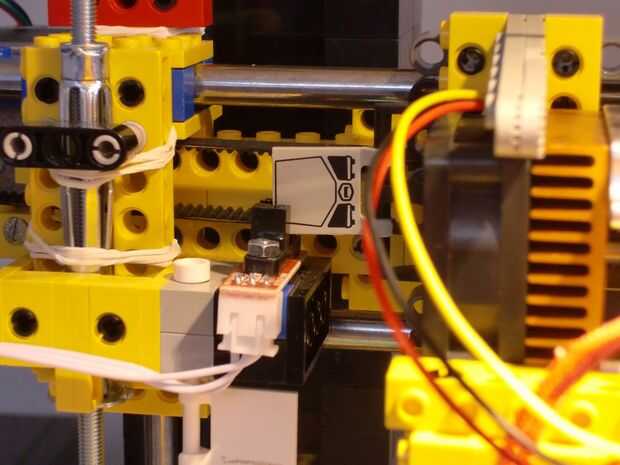

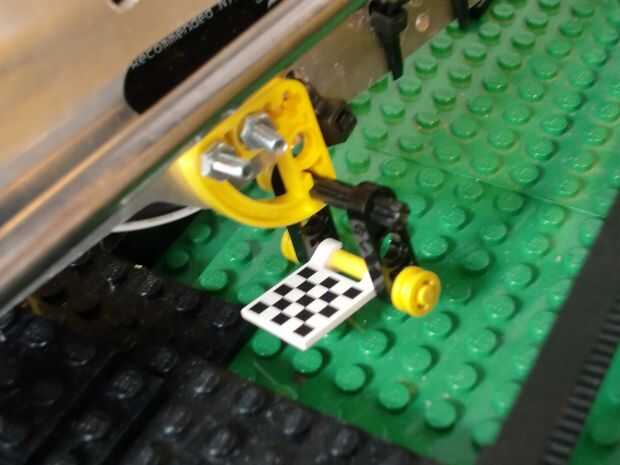

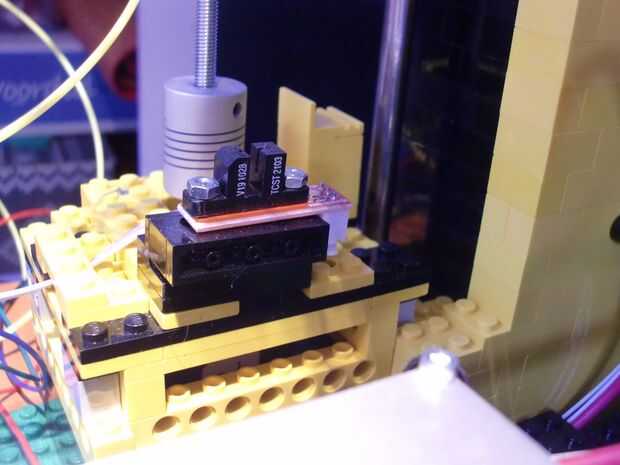

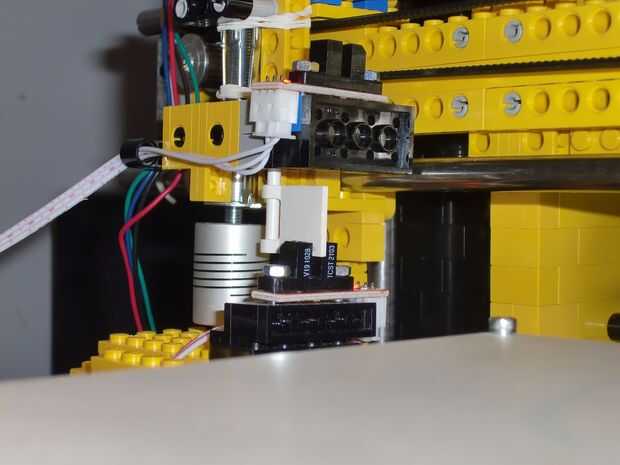

Esta buid tiene topes ópticos y he utilizado banderas para marcar el final de un eje (debe ser más fácil de usar topes mecánicos). Los topes están conectados al técnicos ladrillos con m3 x 15 mm tornillos y tuercas (tercera imagen).
Cuando utilice topes ópticos hacen que la bandera no se mueve durante la impresión.
