LEGO + Arduino = Brickduino (1. el LED) (9 / 12 paso)

Paso 9: La placa inferior por el ladrillo LED

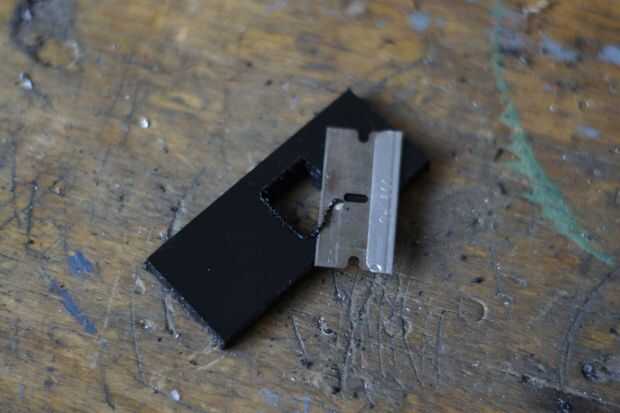

Para hacer los agujeros en la placa de het 2 x 2, primero necesita una plantilla nueva, para mantenerlo en el CNC. Es una edición fácil en el código de G para el 1 x 2 placa-soporte-plantilla para hacer esta plantilla. Otra vez yo uso un pedazo grueso de 6 mm de plástico.
He añadido el archivo de código G.
-Quitar la extensión ".txt" de los archivos G-code-

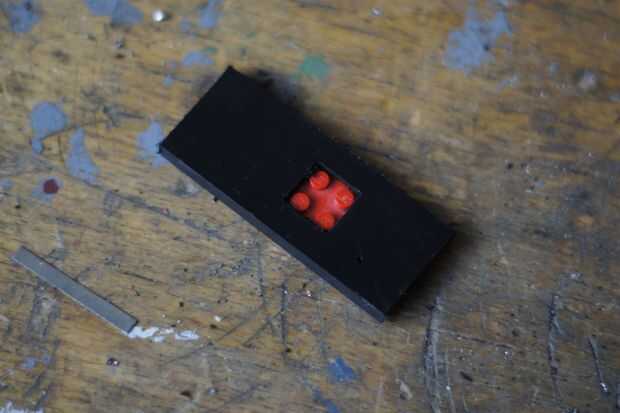

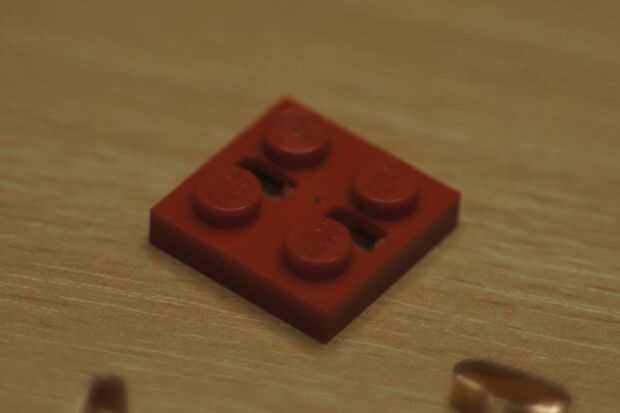

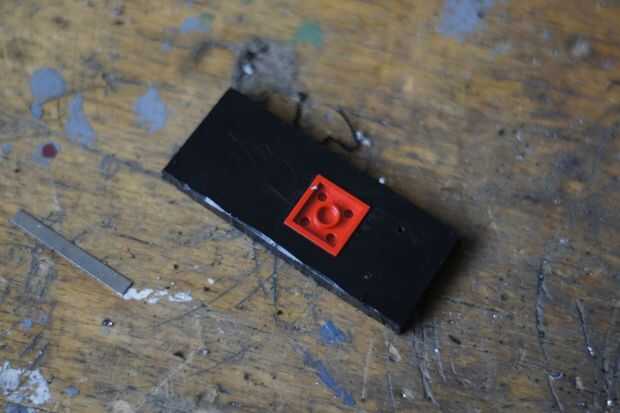

Con la plantilla y un G-código incluido en este instructable es fácil fresar los orificios de la placa de 2 x 2.

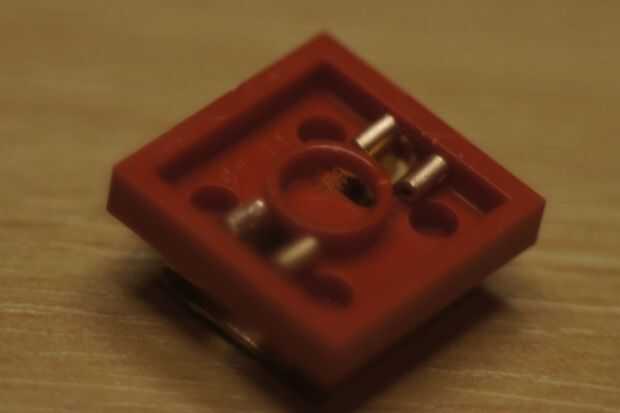

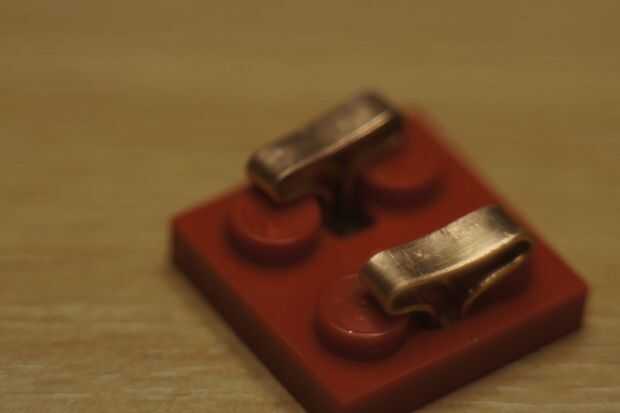

A continuación nos acaba de poner en dos de los contactos como hicimos para la parte inferior de los cables. Tenemos que hacerlos un poco más que para los cables. Esta vez no queremos contactos para tocar los tornillos que son los polos negativos del ladrillo.


El MYDIYCNC corta el ladrillo en sólo 1 minuto!
