LEGO + Arduino = Brickduino (1. el LED) (3 / 12 paso)

Paso 3: El conector de la placa inferior

he intentado manny maneras diferentes de hacer el conector. He probado 3mm clavos, piezas mecanizadas y negritas, pero creo que encontré una buena solución ahora.
La mejor solución que encontré hasta ahora para el conector inferior es una tira doblada de cobre. Tuve la suerte de encontrar un buen 0,5 mm de espesor, cinta ancha de 3,5 mm de cobre en el lugar donde compro mis metales.
Vea el dibujo de cómo doblar la tira.

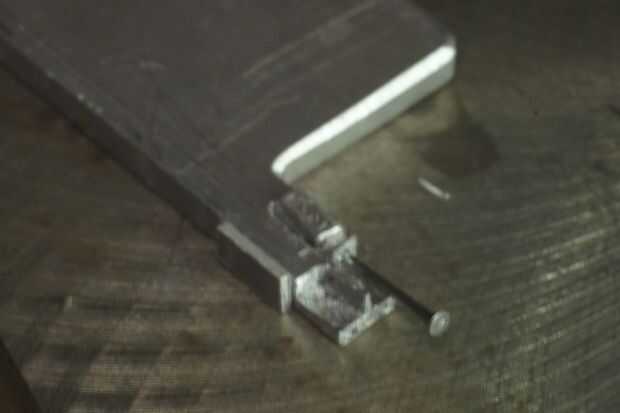

Para hacer esto fácilmente repetible, hice una plantilla para ello.
También puede utilizar alicates de punta.

• Cortar la tira a una longitud de 30 mm
• El último 1,5 mm en ambos lados se pliegan
• Doblar para arriba otra vez de 4,5 mm de ambos pliegues
• Doble hacia abajo de los últimos pliegues de 3,5 mm
• Doble hacia abajo 2,5 mm de los últimos pliegues

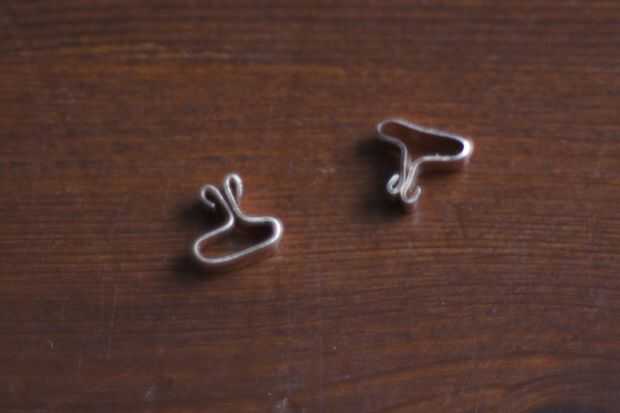

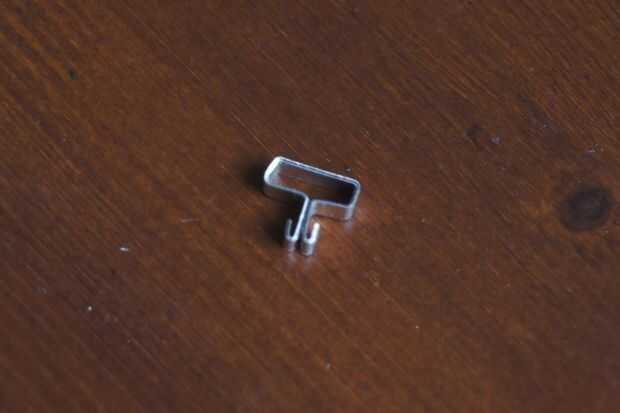

Si todo ha ido bien, terminó con algo que se parece a las fotos.

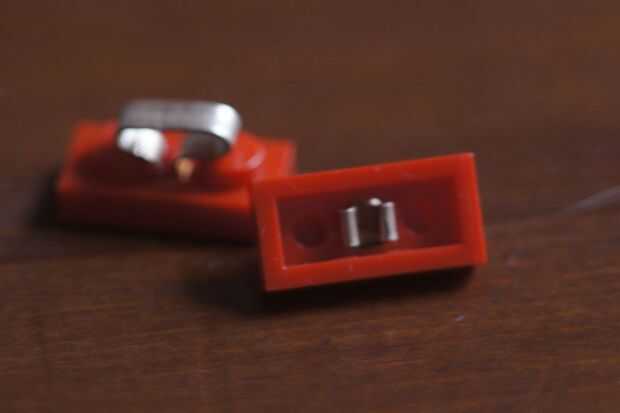

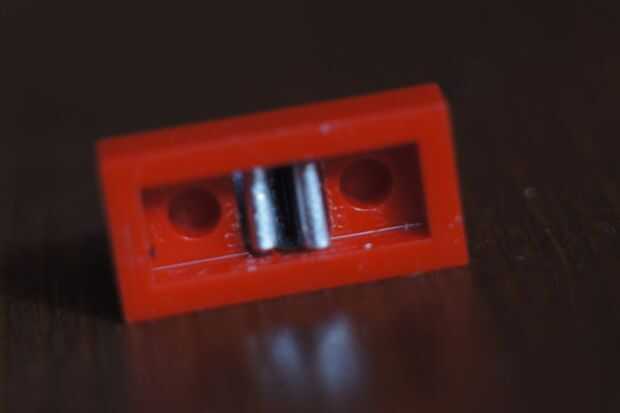

• Ahora basta con pulsar la cosa en la ranura hecha en la placa de 2 x 1.
• Solo doblar hacia fuera los dos contactos poco con un destornillador pequeño y se clasifican.
