LEGO + Arduino = Brickduino (1. el LED) (5 / 12 paso)

Paso 5: Armar el cable

Now it is time for the fun part! Permite armar el cable:

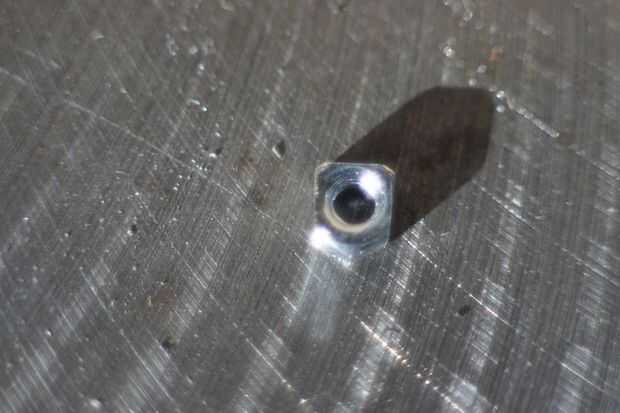

Primero tenemos que hacer algunos ajustes para la tuerca M2.5. Lago son ahora, no encajan en el ladrillo. Tenemos que moler de tres caras de la tuerca hasta que encaje. (Tenga cuidado que esto se pondrá caliente!)

Hacer el cable:

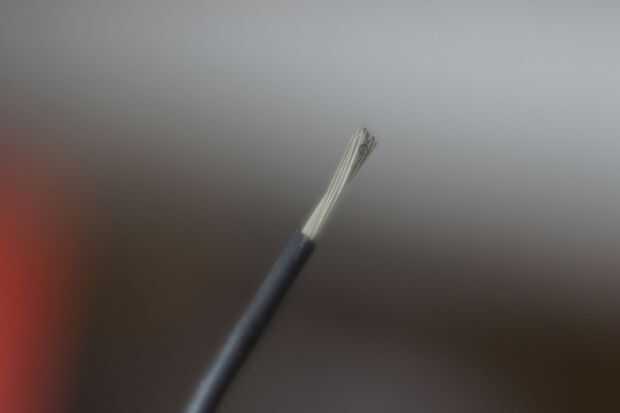

  • Tira de 10mm de una pieza de alambre

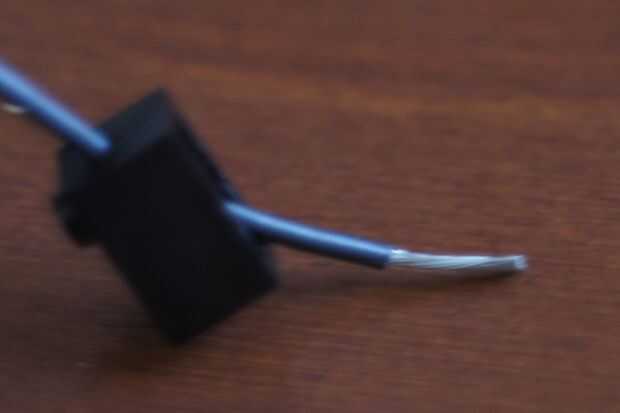

  • Meter el canal de cable pelado el agujero de 2,5 mm en el lado del ladrillo de 2 x 1 negro

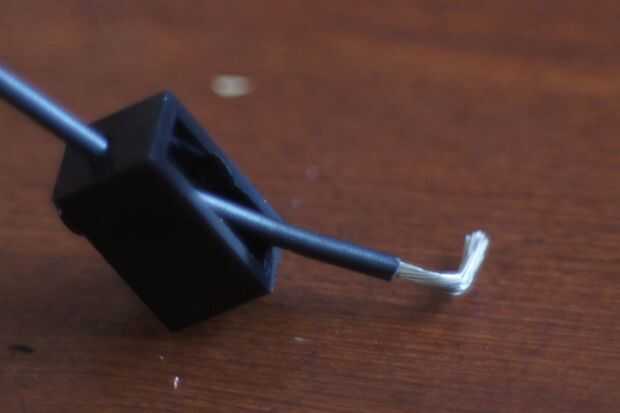

  • Doblar una curva de 90° en lo últimos 4 mm del cable

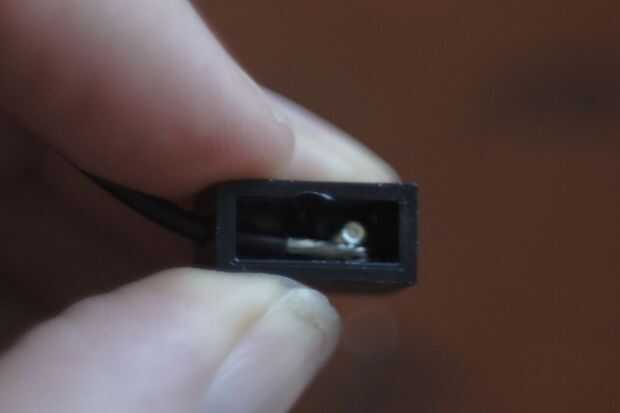

  • Poner el hilo en la esquina del ladrillo (alrededor del agujero donde estaba el poste)

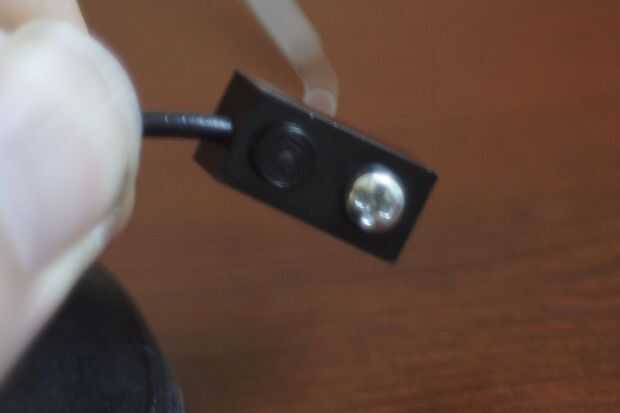

  • Pega el tornillo M2.5 desde el exterior a través del orificio

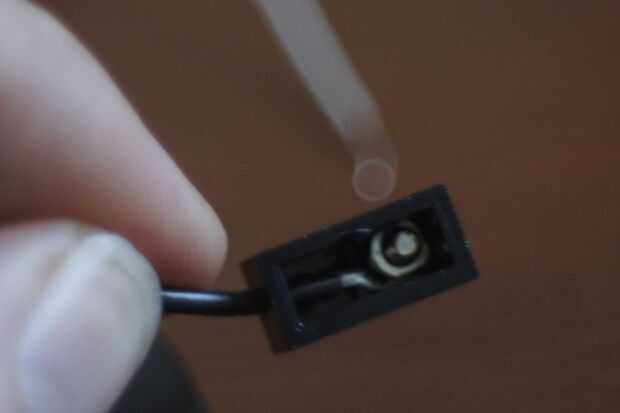

  • Ahora trate de que la tuerca (ajustada) en él manteniendo el cable por debajo de lo
  • Apriete te negrita

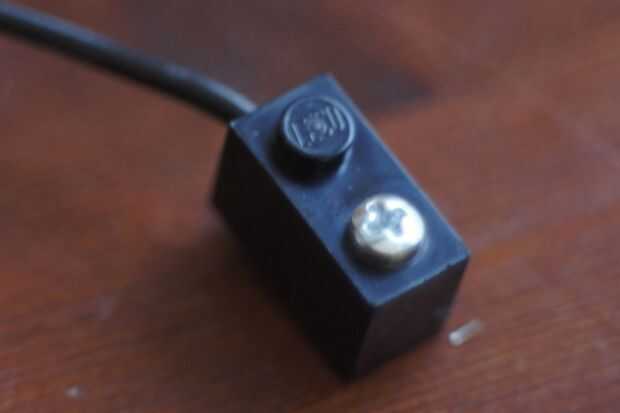

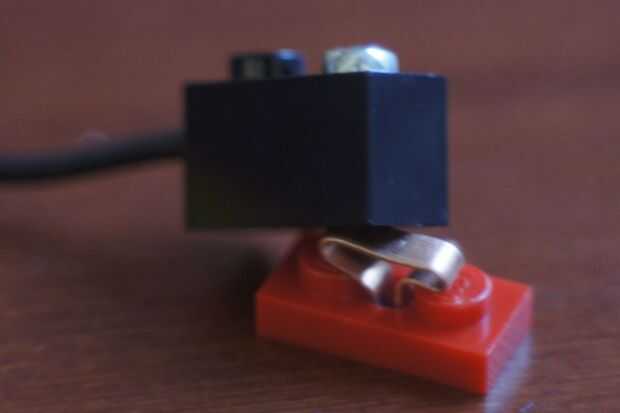

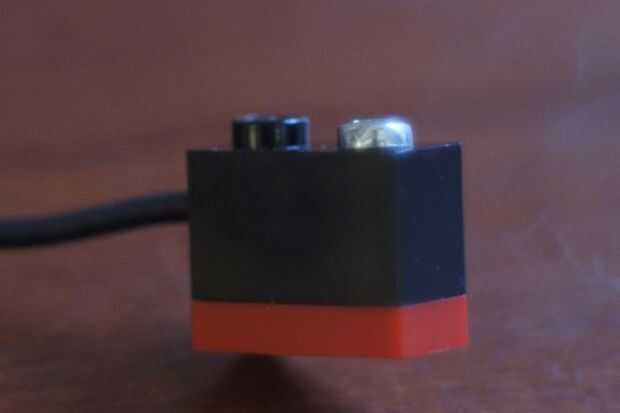

  • Poner la placa de fondo (ya preparado) en el ladrillo y terminado!

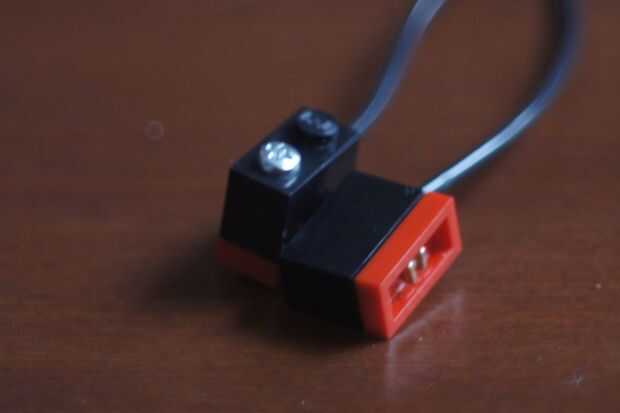

  • Ahora hacer lo mismo en el otro extremo del cable
  • También podría ser un buen momento para probar las conexiones con un multímetro
  • Si todo funciona, pegue la parte inferior para el ladrillo con un poco de superglue
