Paso 2: Modificar el convertidor boost

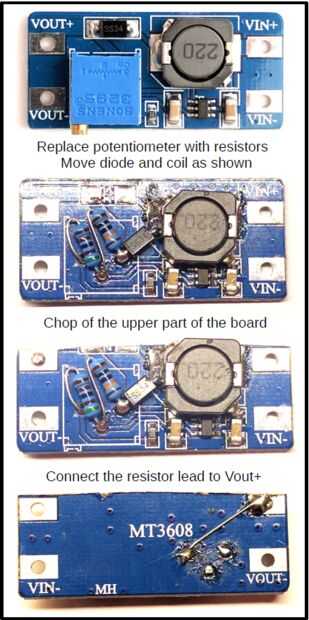

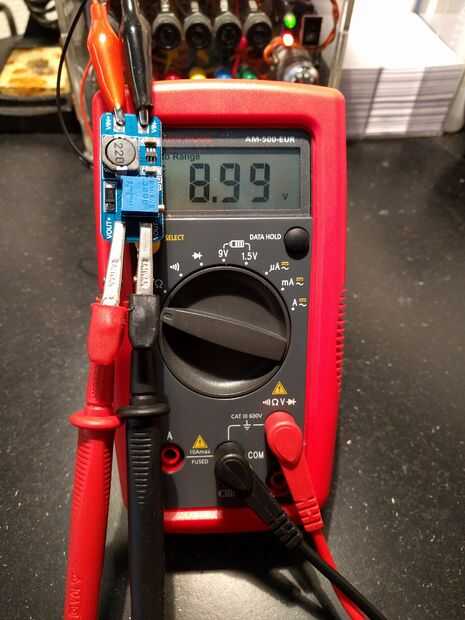

La salida del convertidor boost se puede ajustar con el potenciómetro a bordo, pero es bastante grande, así que vamos a empezar por cambiar esto. Desolderlo y sustituirlo por el resistor de 5k y 100 k, como se muestra en la imagen. Cuando mida la salida, debe moverse de 9V.
A continuación, deberemos colocar el diodo y bobina más en el interior de la Junta. Esto se hace fácilmente por el cojín de la soldadura de calefacción y cambio de los componentes, como se ve en la foto.
Por último, tenemos que recortar el pcb para caber dentro de la caja. Esto se hace cortando la parte superior del tablero con una sierra o dremel. El cable de la resistencia que también está conectada con el diodo ahora es Vout +. Como tal, debe soldarse a la Vout + almohadilla (esto es necesario porque hemos eliminado este rastro por cortar de la parte superior de la pcb).

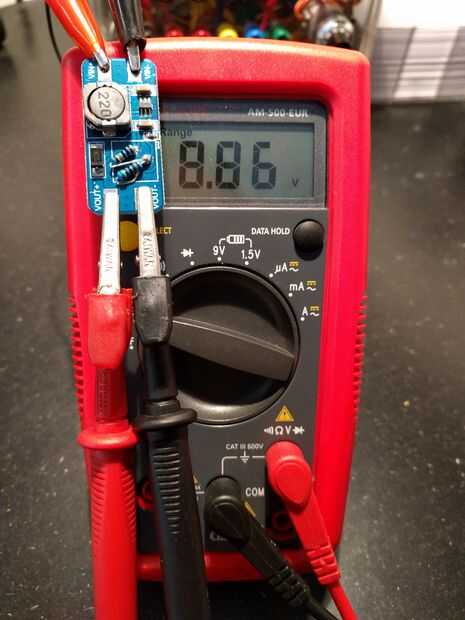

Debe ahora caben dentro de la caja y todavía nos da la salida de 9V como antes.
