Paso 4: Parte posterior montaje
La Asamblea de la parte trasera es casi lo mismo como la parte delantera con unas diferencias notables:

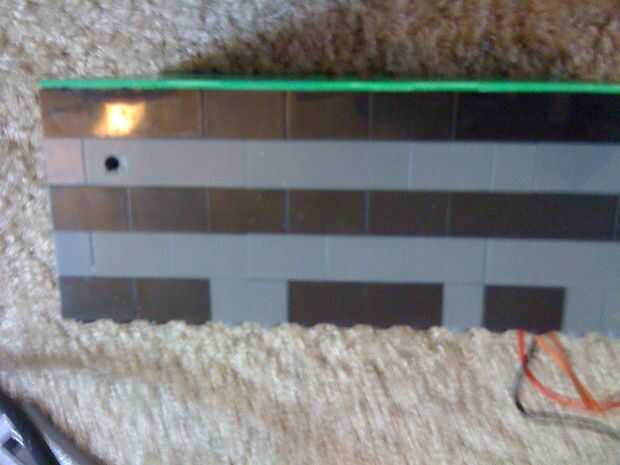

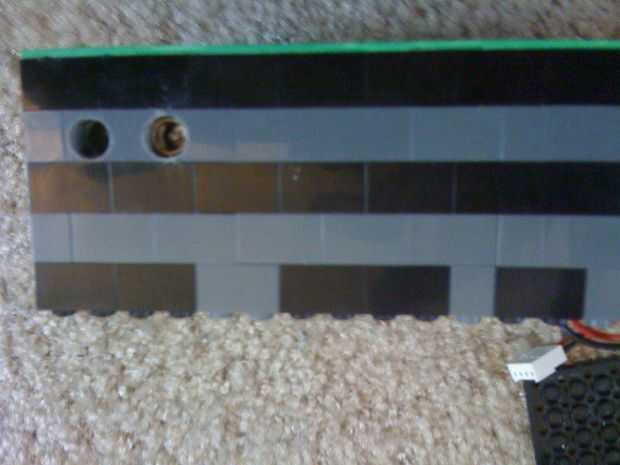

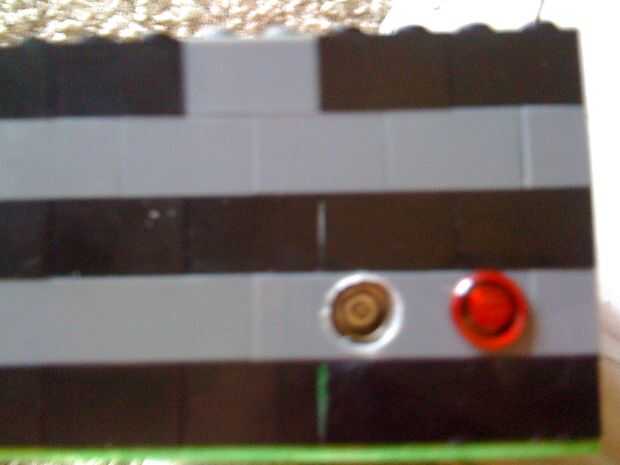

-El agujero que ves en la primera foto fue pensado para el conector de alimentación pero no cabe dónde poner el agujero porque perforé demasiado cerca a la pared lateral. Tenga en cuenta que el último bloque es la pared y el espacio no está disponible en el interior. Por suerte, tuve un LED piloto práctico que caber en ese espacio y puedo fingir que necesitaba un indicador. En retrospectiva el LED hará un fusible bueno para el aparato de 12 voltios de 12 voltios construí el caso. Quemar el LED, excepto la electrónica.

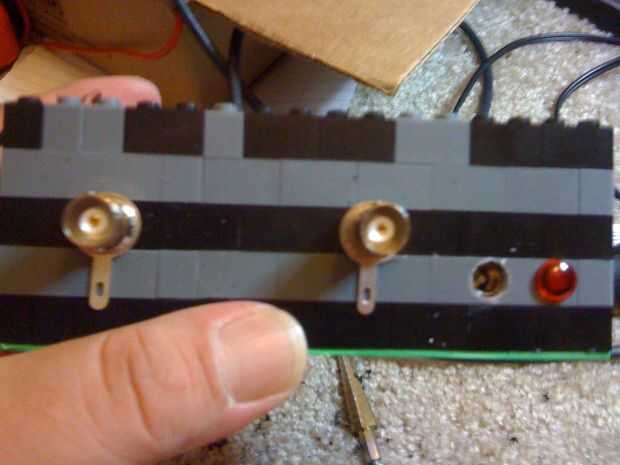

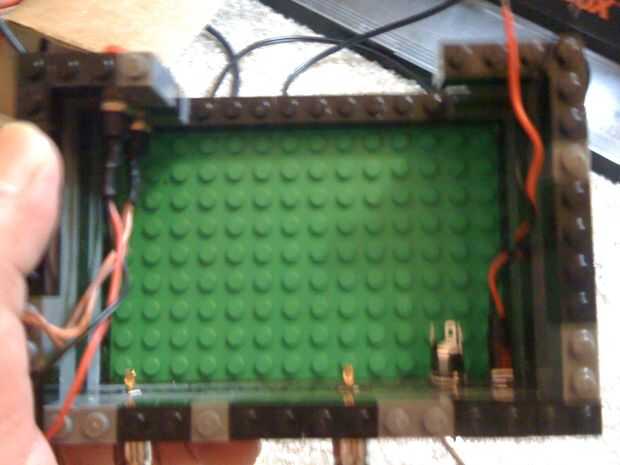

-Los conectores BNC RF en este proyecto deben estar conectado a tierra. Obviamente no pude puse las zapatas de conexión a tierra en el interior porque no podía asegurar con la tuerca del conector. No hay problema - simplemente poner el anillo de puesta a tierra en el exterior y ejecutar un alambre a través de la pared a la conexión a tierra adecuada (no se muestra en estas fotos porque este instructable es sobre el caso, no tanto cableado del proyecto de construcción).
