Paso 3: Wire a los LEDs
Empecé con uno 10 m m LED en un protoboard y un montón de resistencias. Arreglé las resistencias para tener diferentes grupos en el protoboard para que pudiera pasar un alambre de un contacto en el LED para diferentes resistencias. Las resistencias que en la negativa terminal de autobuses y el otro plomo en el LED fue atado con alambre hasta el GRND en el protoboard. Por supuesto, la negativa del soporte de la batería (el cable rojo) fue conectada al bus negativo en el protoboard y tierr (cable negro) fue conectado al bus de GRND en el protoboard.
(Si tengo esta jodido, por favor corríjanme en los comentarios).
He conectado el LED en el tablero y un alambre usado para completar el circuito. Descubrí que funcionaba. ¿Esto me dijo que el cable más largo en el LED fue conectado al Bus negativo (por lo es ánodo, derecho)?
De todos modos, moví el cable de 10 ohm, para 100 ohm, 150 ohmios, ohmios 1.100, a 2.300 ohmios para determinar el nivel de brillo que quería. 10 ohmios resultó en la salida más brillante de la LED.
Luego revisé lo otros 10 mm LED. Mi idea inicial era conectar estos LEDs en serie que de plomo largo plazo de ejecución corto. Esto no funcionó. Luego trató de largo conducir a llevar mucho tiempo, que no funcionó. No fue ninguna sorpresa ya que no han trabajado.
Luego probé los LEDs en paralelo y todo funcionaba. Por favor me avisan en los comentarios por qué yo no podía del alambre los LED en serie pero tenía que ir con un circuito en paralelo. Yo pude han pasado horas esta trabajando para mí, pero fui con él como trabajó.

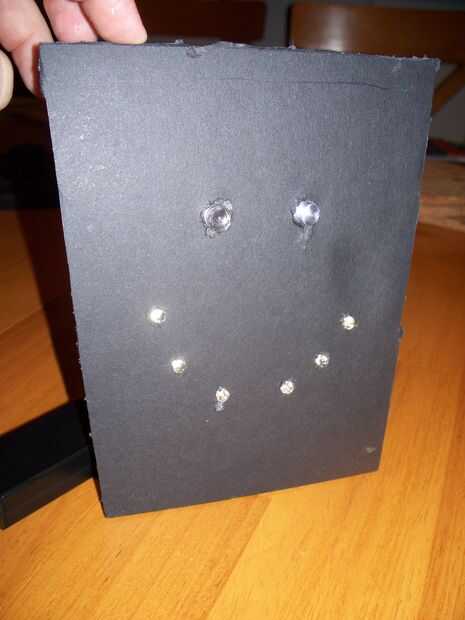

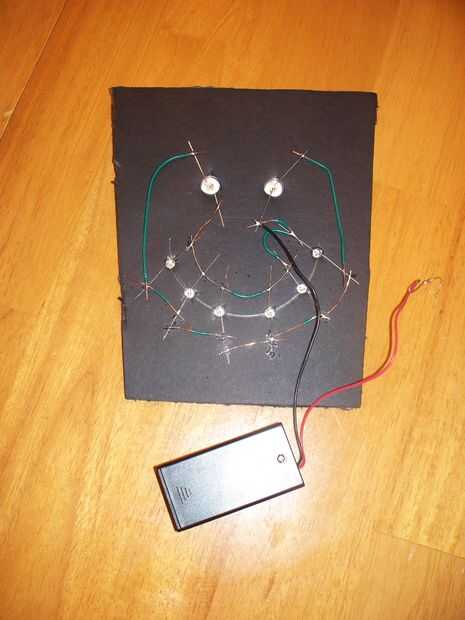

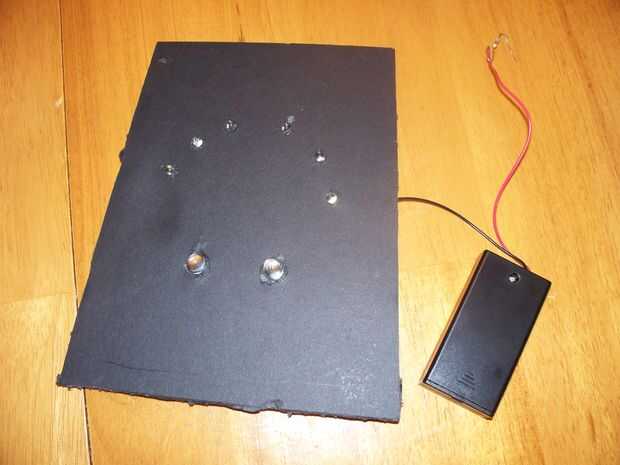

En la foto de abajo ves que tengo los LEDs insertados en la base de la espuma y cableado. Orienté todo los LEDs con el largo en la parte exterior del círculo y las puntas cortas en el interior del círculo. Esto hizo cableado y soldaduras muy simple.
Utilicé cable pelado y "desnudo" (hilo totalmente pelado) soldar cada cable del LED. Figura esto hará que sea más fácil de soldar las conexiones cuando quiero usar el LED en otro proyecto.
Había soldado el cable negro con el círculo que debe ser el cátodo o corto de los LEDs. Entonces estaba a punto de cable rojo para el anillo exterior cuando me acordé de la resistencia. Decidí soldar la resistencia al cable rojo del portapilas y use el otro cable de soldar para el anillo externo.
Fue entonces que surgió la idea de un interruptor. Con mi proveedor de partes se cierra en el momento que se estaba llevando a cabo este proyecto, opté por una conexión suelta. De esa manera puedo quitar la conexión y apagar el "cubo de Jack-o-lantern" cada vez que quería.
