Paso 2: El diseño
Después de una medida o dos con las pinzas se me ocurrió que no puedo ser la primera persona que necesita de las dimensiones de un ladrillo. 30 segundos de Google confirmó mi presentimiento y suministra todas las dimensiones necesarias para el proyecto.

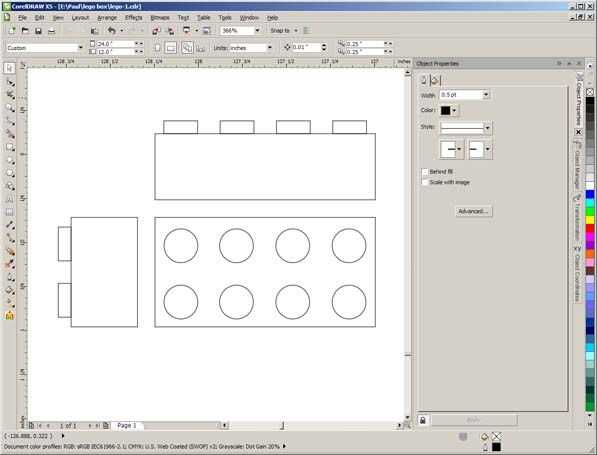

Mi metodología para los archivos de CAD era crear un modelo con las dimensiones de Google y luego escalar para construir tamaño después del hecho.
La carpintería de los elementos de la caja principal fui con juntas de dedos básicos para las esquinas y una serie de a través de espigas para la parte inferior.
Las protuberancias en la parte superior del ladrillo y los anillos de acoplamiento en la parte inferior sería construidas de rebanadas. Tacos se utilizaría para alinear las rebanadas y ubicarlos exactamente en la base y la tapa.
Primero por una referencia de escala de rápida 3 ver dibujo siguió determinando la escala final.

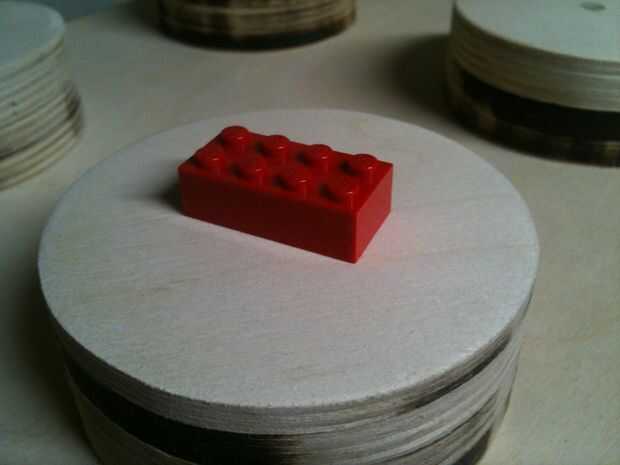

La escala final terminó siendo determinado por otra pieza de Lego clásico - el estándar 32 x 32 Plate(Item 620) edificio. En 10 1/16" cuadrados puedo pegar 2 en la parte inferior de la tapa. Trabajando hacia atrás desde esa dimensión determinará el resto de la
Las protuberancias se construirán de 3 a 9mm y 1 a disco de 6mm. Espesor real total es 32.84. Igualmente los anillos de fondo hicieron de 3 a anillos de 9mm. Espesor real total de 26,84 mm.

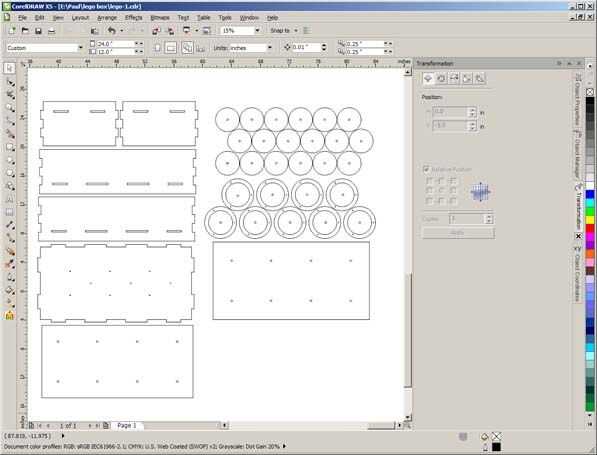

Los archivos que utiliza para el láser se incluyen aquí en formato CDR, DXF, SVG.
