LEGO Nikon IR remoto (2 / 6 paso)

Paso 2: Esquemas y diseño

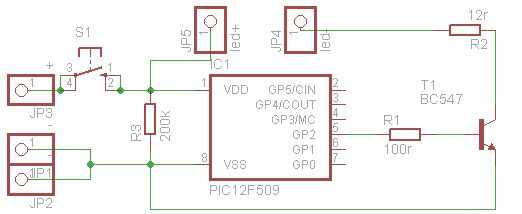

El esquema es muy simple y la única parte delicada es probablemente adecuado en el ladrillo.

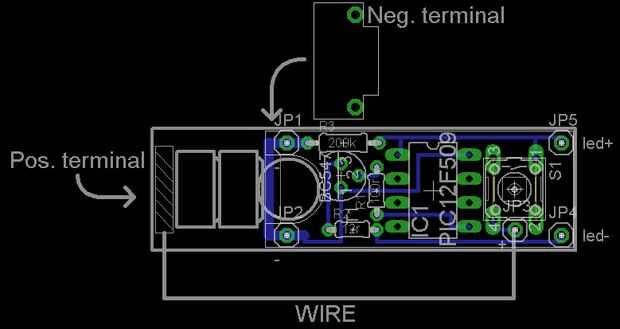

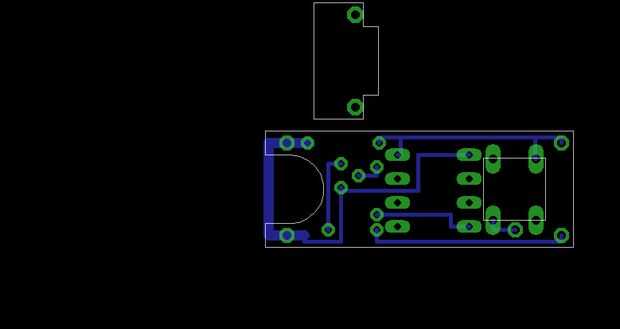

La segunda imagen incluye mis comentarios y en tercer lugar está la Junta. El grueso cuadrado y el círculo en la imagen dos son los contornos de la (parcialmente) ahuecado hacia fuera interiores de ladrillo. He decidido dejar un tubo dentro del ladrillo para el uso de pilas. Los comentarios pueden parecer confusos, pero usted conseguirá si ves las fotos de la construcción más adelante.

También he incluido los archivos de esquema y tabla en formato de cad EAGLE para su conveniencia.
