LEGO Nikon IR remoto (3 / 6 paso)

Paso 3: El programa

Por supuesto, como usted podría adivinar sólo brilla un LED en la cámara no hará el truco. Señales infrarrojas del control remotas constan de un número de parpadeos con longitudes definidas e intervalos. Pero se pone aún más complicado. Toda la señal se modula en 38kHz, lo que significa que el rayo se enciende y se apaga 38 000 veces por segundo. Para ello necesitamos una computadora. Más percisely, un microordenador. Usé una foto porque estoy familiarizado con una programación y tengo un programador para él. Ya compré cuatro 12F509 ICs para otro proyecto que desistí hace tiempo.

La siguiente señal se ha medido de una original Nikon ML-L3 Control remota:
2.0ms en
27.8ms de
0.5ms en
1.5ms apagado
0.5ms en
3.5ms apagado
0,5 m sobre
repetido una vez más a un 63,0 ms pausa

Tengo estos valores de forma www.alanmacek.com/nikon/

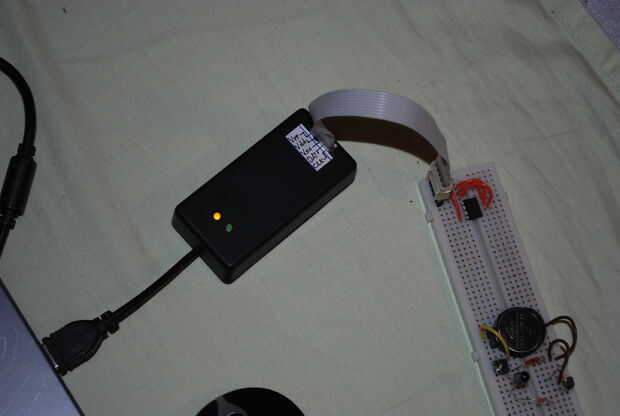

Utilizando aproximadamente estos tiempos que escribí un código que modula la salida en el pin 5 del PIC y conduce el LED a través de un transistor. El código de montaje suministrado está destinado a trabajar con el oscilador interno de 4MHz y debe ser modificado para otras frecuencias de reloj. El archivo hexadecimal está garantizado para trabajar solamente en un chip 12F509.

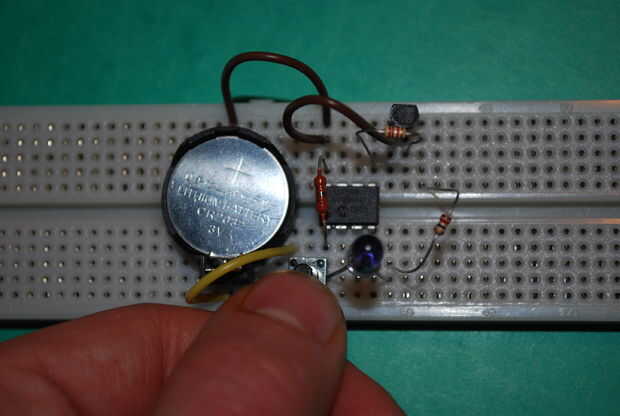

Este no es el lugar para ir programando un microcontrolador y hay un montón de instructables para. Asegúrese de que la cosa funcione para usted antes de empezar a soldar todo juntos, será difícil de arreglar cualquier cosa después. Sólo construido el circuito en un protoboard y encendido modo de obturador de la cámara de mi hermana.
