Paso 3: Caja de engranajes y regulador del Motor de DIY PCB
Usé Twin-Motor caja de cambios de Tamiya para el robot debido a la anchura de la caja de cambios cabe cómodamente dentro del marco (longitud de los pernos prisioneros seis)
Reuní a la caja de engranajes de doble Tamiya como tipo C (baja velocidad, relación de transmisión 203:1), según el manual de instrucciones incluido.

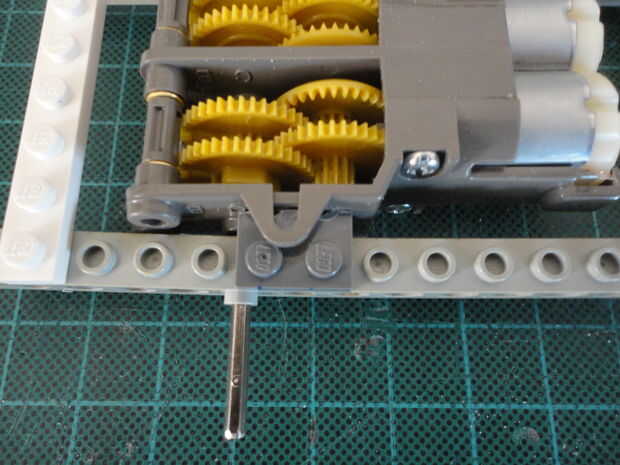

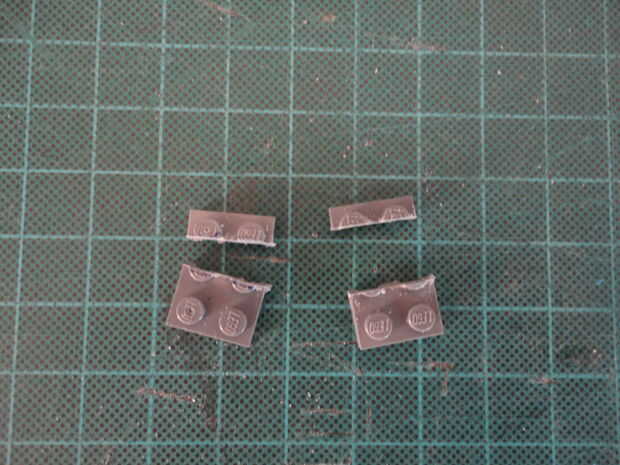

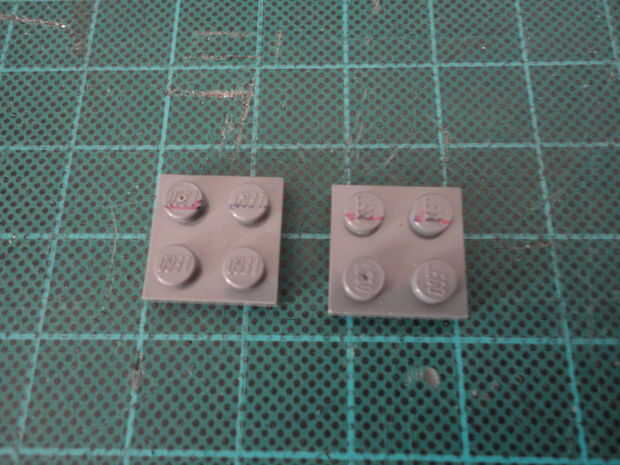

Para instalar la caja de cambios a la estructura del robot. Sacrifiqué 2 núms. 2 x 2 placas (#3022) por corte ellos para arriba y pegan al recinto de caja de cambios como los conectores de los componentes de Lego.

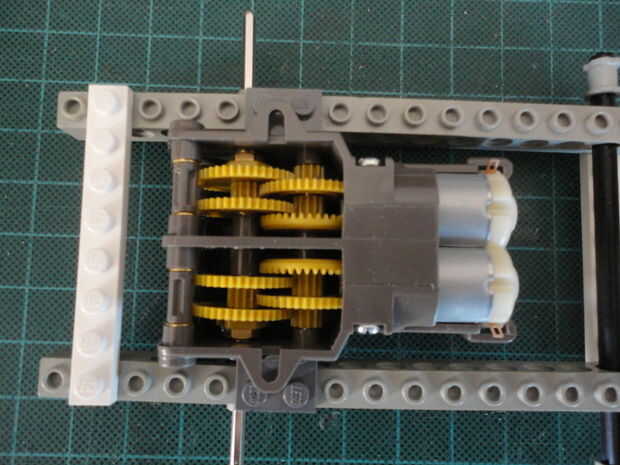

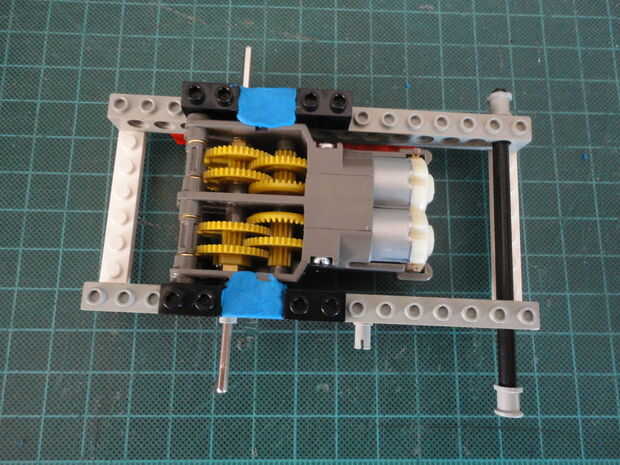

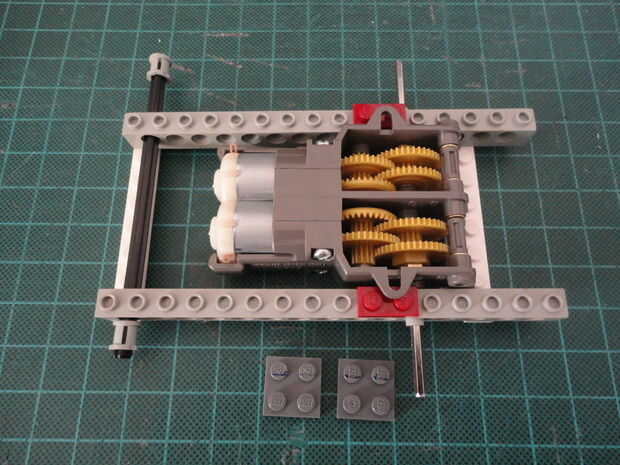

He instalado la caja de cambios a lo largo de la principal trama vertical (técnica de 1 x 16 ladrillo, ladrillo gris en la foto 1). Debido a la altura de la caja de cambios es más grande que los cubos que se utilizan para conducir las pistas del Bot.
LEGO piezas utilizadas en este paso:
2 núms. 2 x 2 de la placa (#3022)
No. 2. Conector clavija con la perilla (#4274)
2 ladrillo de técnica nº 1 x 16 (#3703)
Los detalles de cómo modificar la caja de cambios se muestran en el cuadro de texto de descripción en fotos más abajo.
