Paso 5: Paso de bono: cableado del interruptor de potencia

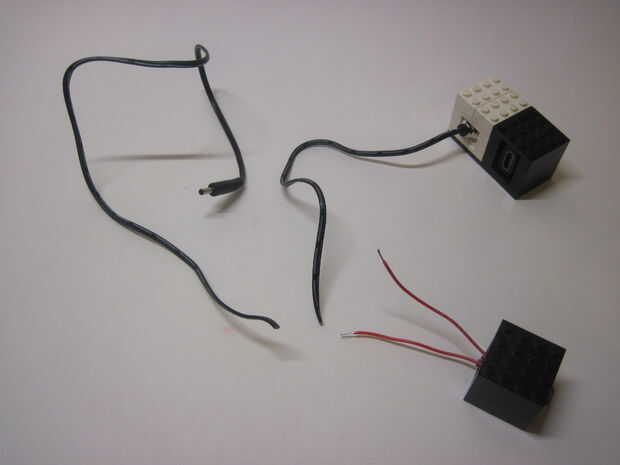

- Corte el cable de alimentación a la mitad. Si el cable es muy largo para caber dentro de su estuche, puede recortar longitud fuera de la media. Se puede ver en las fotos anteriores que había recortado mi cable de 6 pies hasta una longitud más razonable.

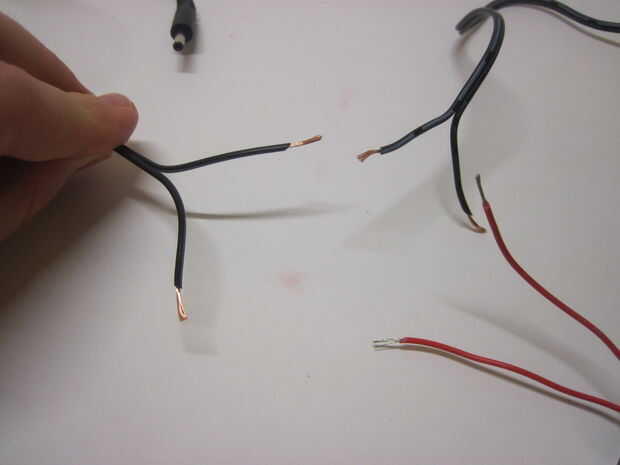

- El cable de alimentación tiene dos alambres más pequeños en su interior: V + y masa. Pelar los extremos cortados del cable aparte y tira cierto aislamiento para exponer los cables.

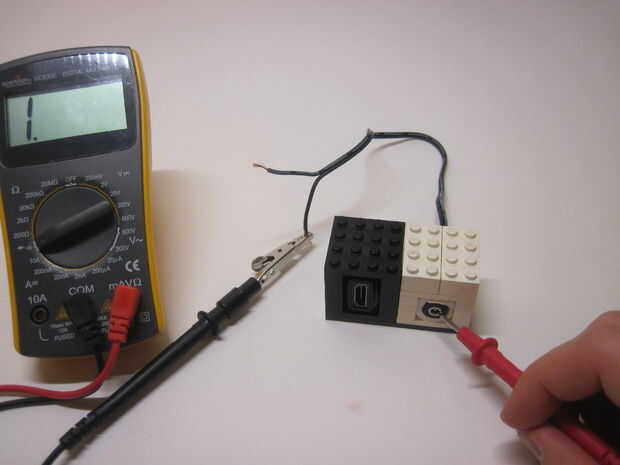

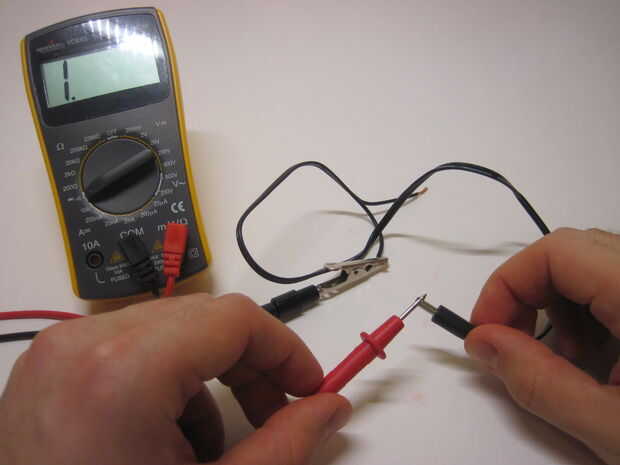

- UH oh! Estaba esperando de capas adicionales de aislamiento coloreado en el interior, que me diga que cable era V + y que uno era tierra (generalmente rojo y negro, respectivamente). No hay tal suerte, ya que tanto los cables eran negros. Pero no se preocupe - se puede utilizar un multímetro en modo de prueba de continuidad para comprobar qué cable está conectado a la parte exterior de la entrada del cañón, y que uno está conectado a la patilla central. Usar un multímetro para hacer esto para ambas mitades del cable de alimentación (esto no es también una "Cómo usar un multímetro" tutorial - pero si tienes problemas, me mensaje o deja un comentario).
- Usted necesitará saber si el adaptador de la C.C. es
![]()
. Centro positivo es más común, por lo que si no estás seguro, es probablemente la apuesta más segura - pero es una buena idea para saber con certeza, para no freír su proyecto! - Tuerza los cables de dos tierra. En mi caso, con un conector de barril de centro positivo, esos son los cables conectados a las carcasas exteriores. Si está usando tubería de encogimiento de calor, deslice algunos sobre el cable antes de que se les tuerza.

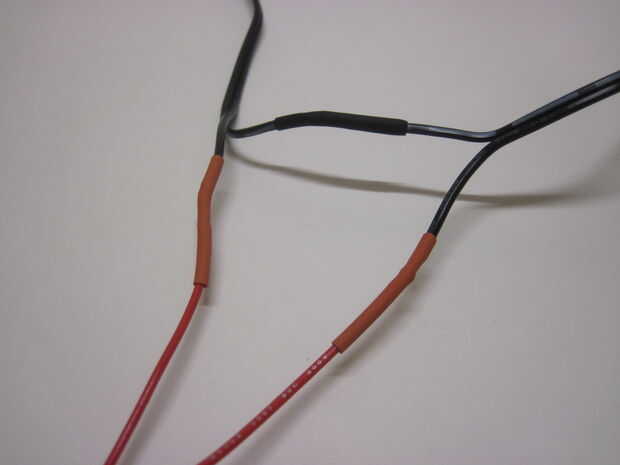

- Retorcer los dos V + en los cables de dos puente que usted soldado para el interruptor de alimentación antes, como en la imagen. Recuerde otra vez, deslice la tubería del encogimiento del calor en primer lugar.

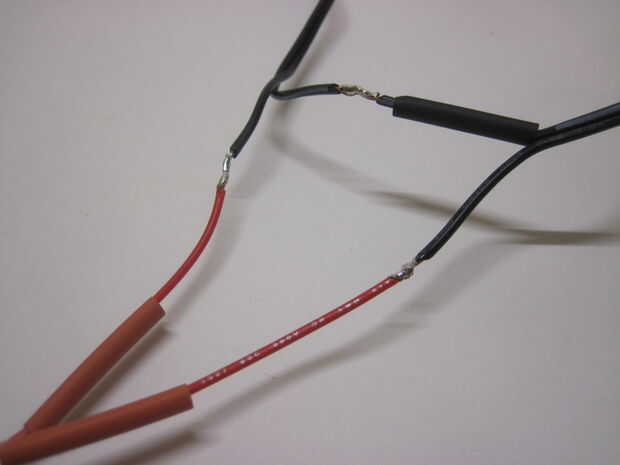

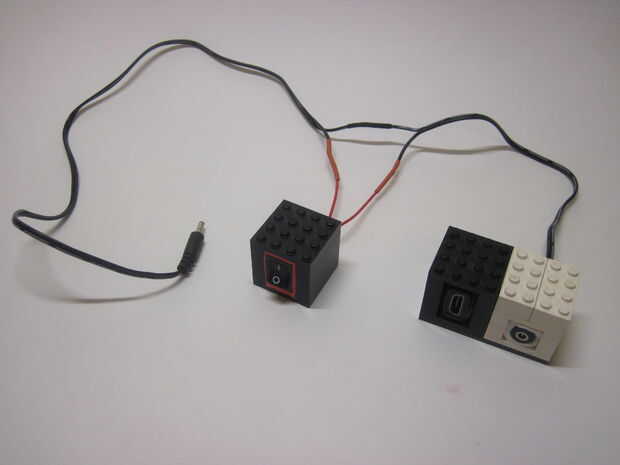

- Soldadura de los cables juntos y contracción de la tubería del encogimiento del calor y todo listo! Ahora debe tener una potencia de trabajo del interruptor, y no necesitará desconectar el conector de barril para desactivar cosas.
- Importante: Si usas un Raspberry Pi, recuerde que pueden dañar la tarjeta SD cortando pronto el poder. Siempre bien cerrado el Pi con un comando como sudo halt antes de apagar el interruptor de alimentación (pregunta para los expertos de la RPi/Linux por ahí - ¿cuál es la diferencia entre detener el sudo y sudo shutdown -h ahora? He visto ambos).
Nota: alimentar el Pi de uno de lo USB powered puerto del hub es el truco para conseguir todo esto con sólo un cable, pero esto no necesariamente funcionará con cada eje. Algunos concentradores USB limitan la corriente en cada puerto a 500mA y el Pi requiere más que eso. El hub de 7 puertos extraible que recomendé anteriormente me no ha dado algún problema con este arreglo. Ver paso 7 para el diagrama de cableado - todo lo que necesitas hacer es conectar uno de los puertos USB regulares de Pi al puerto de datos "upstream" del hub y luego conecte fuente de alimentación de micro-USB de Pi uno de los puertos de dispositivo "aguas abajo" del hub (no te preocupes, esto no crea una especie de bucle de energía loca).
