Lego USB Charger (2 / 3 paso)

Paso 2: La electrónica

3 las piezas necesarias para este paso son:
-Corta cables lego, cortar el bloque de un extremo y tira de un centímetro del cable
- + Regulador de voltaje fijo de 5V 7805

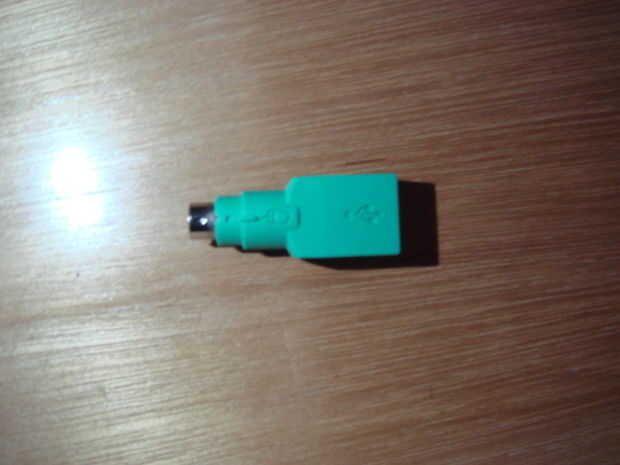

-Puerto usb hembra

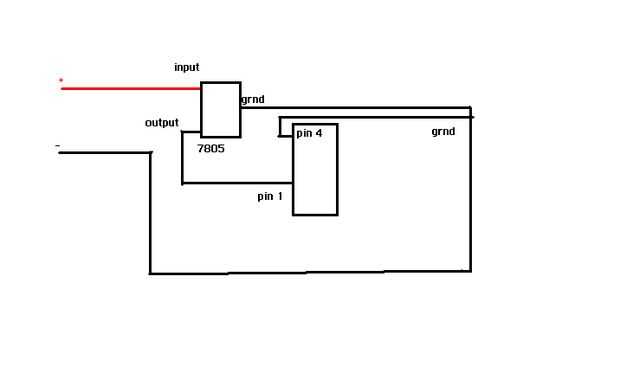

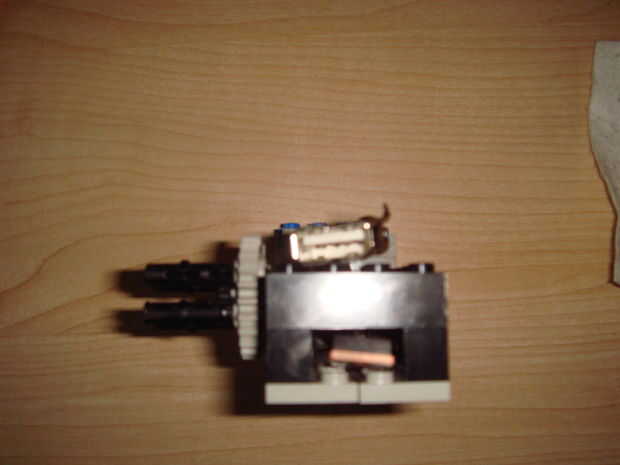

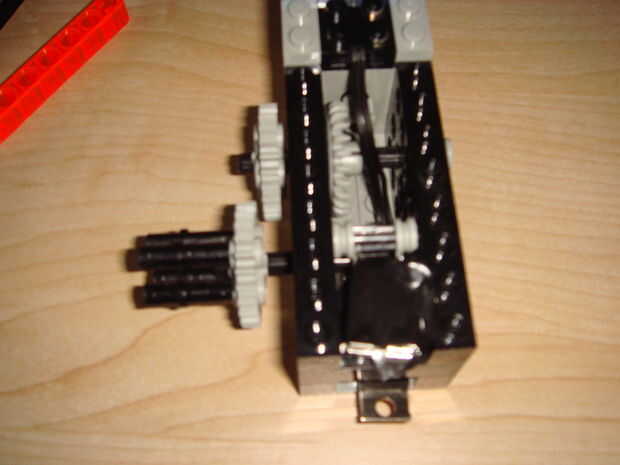

Enchufe el cable de lego en el motor como se muestra en las fotos, probar cual cable es positivo por conectar los cables pelados a un multímetro y arranque el motor. El extremo positivo del alambre al pin 1 (entrada) en el regulador de voltaje. Pasador de alambre 3 (salida) al pin 1 en el puerto usb (si mirando en el enchufe mientras que los contactos en el interior son hacia abajo, perno uno es el más lejano a la izquierda). Cable pin 4 en el zócalo del usb, y pin 2 del regulador de voltaje al cable negativo del lego.
