Paso 6: Para un barril de la lente con una brida de montaje...
Lentes de barril con bridas de montaje generalmente sirven para copiar planos de arte. Los tamaños de película suelen ser enormes, por lo que la cobertura de longitud focal y peso de la lente todos tienden a ser más grande que de costumbre. Esto hace sólido montaje crítico.

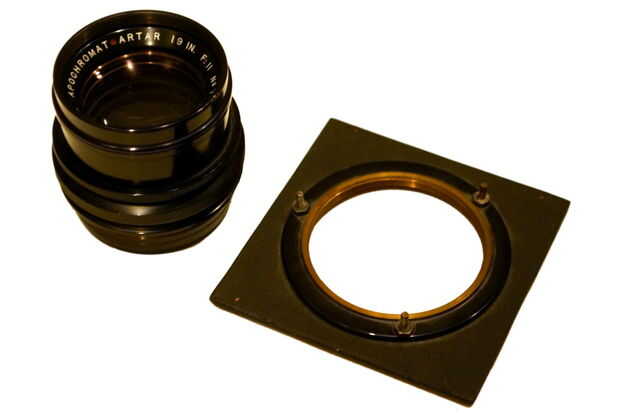

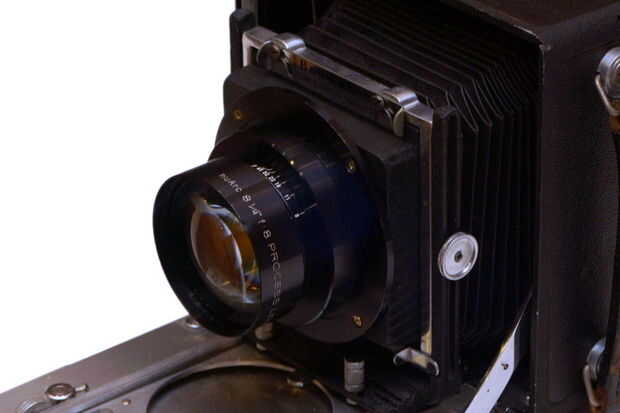

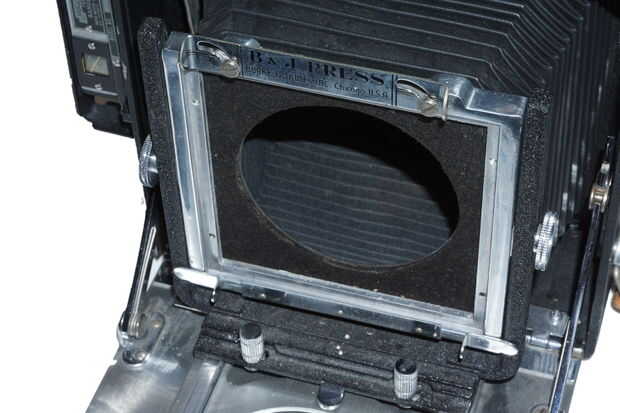

La brida de montaje por lo general necesita ser atornillada en el lensboard. Esto no es problema para lensboards grande, común en las cámaras de formato más grandes y 8 x 10, pero 4 x 5 y más pequeñas utilizan a menudo lensboards que apenas puede montar la brida de un lente grande. El ejemplo mostrado aquí cabe mi B & J 4 x 5, pero los tornillos que sujetan la brida de montaje tuvieron que señalan el camino equivocado, y el lensboard tenía que ser fina, en el orden de los tornillos eliminar el fieltro adhesiva en la cámara. Que es aceptable: la brida de latón es tan fuerte no hay falta de rigidez a pesar de la fina lensboard. En realidad, hice esta lensboard en la década de 1970 de caoba que pintados de negro, y sigue siendo perfectamente sólido a pesar de la carga más pesada tiene que llevar.
Debería ser obvio que los caminos para los tornillos sujetar la brida hay que taladrar (excepto lensboards muy gruesos, como 3/4" espesor que se muestra aquí). Simplemente marque donde necesitan estar sujetando la brida en el lugar correcto. La mayoría de este tipo de lente no tienen problemas de funcionalidad con la monta en una orientación de rotación al azar, pero si hay rectangular de enmascaramiento en el cañón, necesita orientar adecuadamente la lente para evitar el viñeteado potencial. Para obtener el lado derecho para la lente, usted necesitará la lente del tornillo en la brida para que pueda encontrar y marcar el punto de la brida que debe estar en la cima del lensboard.
