Lensboards personalizado para cámara de gran formato A (7 / 9 paso)

Paso 7: Para una lente con un anillo de fijación...

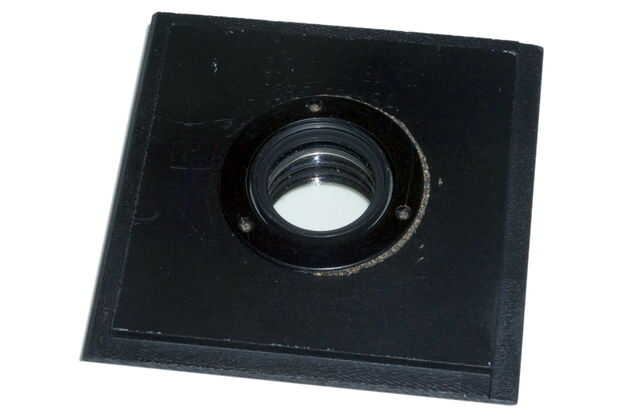

Mayoría de gran formato las lentes está diseñada para tener un mecanismo de obturación hoja instalado entre la parte delantera y traseros elementos. Para tales objetivos, es común que el montaje es simplemente un sandwich del ensamble de persiana en la parte delantera, el lensboard y el anillo de bloqueo/retención detrás. Este tipo de "tensar" método accesorio también es utilizado por algunos lentes de barril, especialmente aquellos destinados a ser utilizados en ampliadoras.

¿La pregunta clave con tal lente es donde va el anillo de fijación? Se supone el anillo de fijación con abrazadera contra la parte posterior de la lensboard, pero eso implica que el agujero debe el tamaño lo suficientemente grande para dejar el camino óptico pasen, pero lo suficientemente pequeño como para el anillo de abrazadera contra. También implica que el grueso de la lensboard es ni demasiado grueso ni demasiado delgado.

Un lensboard demasiado grueso no es utilizable, el anillo de retención no roscado, por lo que no hay nada para mantener la lente caiga en la parte delantera. Un lensboard demasiado delgada naturalmente dejaría el obturador y la Asamblea de lente flojo. Sin embargo, puede agregarse grueso, simplemente colocando una arandela en el anillo de retención. Una arandela hecha de neopreno, espuma de artesanía o un material similar puede incluso ayuda en la reducción de la vibración inducida por el obturador, y uno se puede cortar de materiales fácilmente disponibles.
