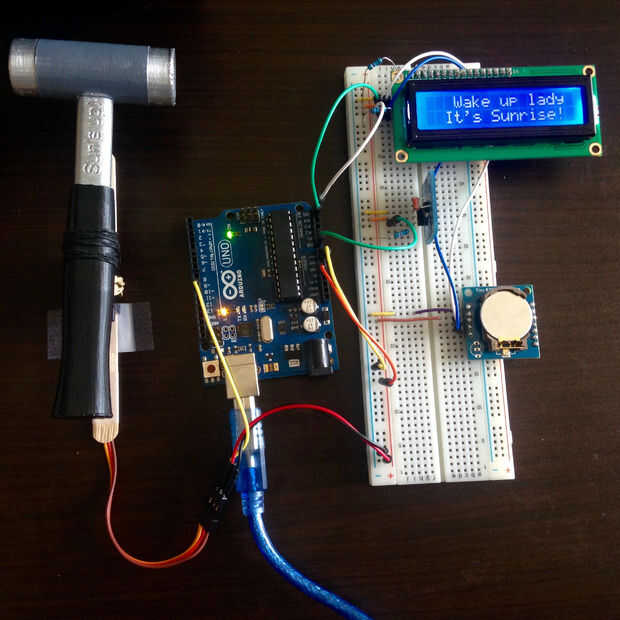

Paso 2: Cableado / configuración de circuito

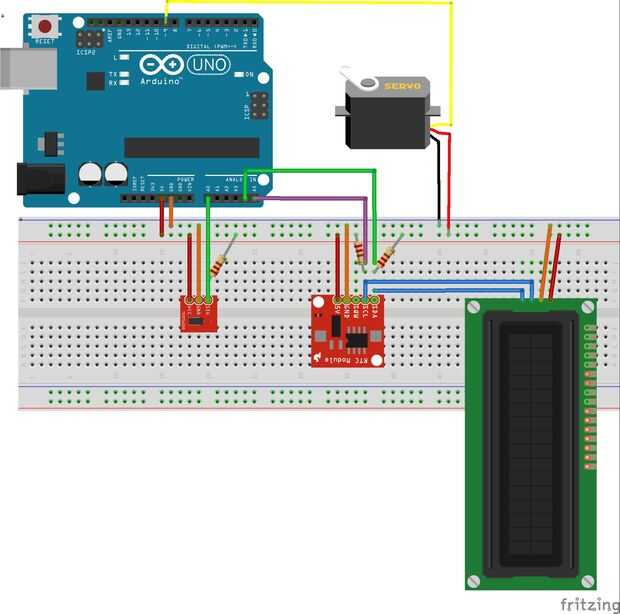

Encima es un diagrama de Fritzing que he hecho para representar más claramente la configuración de circuito, es bastante simple y sencillo.
- Servo al pin 9
- LDR al pin A0 con un 10 k ohmios de resistencia
- GND a GND
- Alimentación a 5V
Las siguientes cuatro clavijas deben conectarse usando los dos puertos I2C en el Arduino, también debe agregar una resistencia de ohmio 10 k a cada uno.
- RTC - SDA a A4
- RTC - SCL a A5
- LCD - SDA a A4
- LCD - SCL a A5
