Paso 1: Lo que necesitará
Para este proyecto necesitamos un circuito controlador, una fuente de energía, una bobina de EM y un imán junto con el hardware y herramientas para poner todo junto.
La lista de piezas es el siguiente:

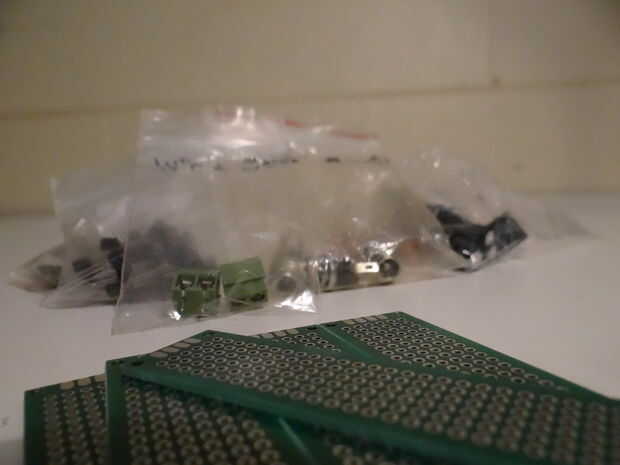

Placa de circuito
(1) tablero de circuito pequeño
(1) regulador de voltaje LM7805
(1) MIC502 IC
(1) LMD18201 IC
SS495 (1) un Sensor de efecto Hall
(1) condensador de 470uF (electrolítico)
(1) 1uF Capacitor (cerámica)
(1) 0.1uF condensador (cerámica)
(1) 0.01uF condensador (cerámica)
(1) 2 ranura de entrada Jack (+)
(2) 2 conectores

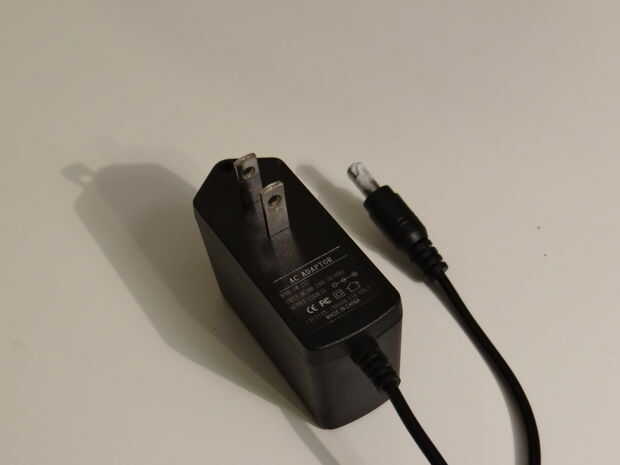

(1) 12v/1a fuente de alimentación

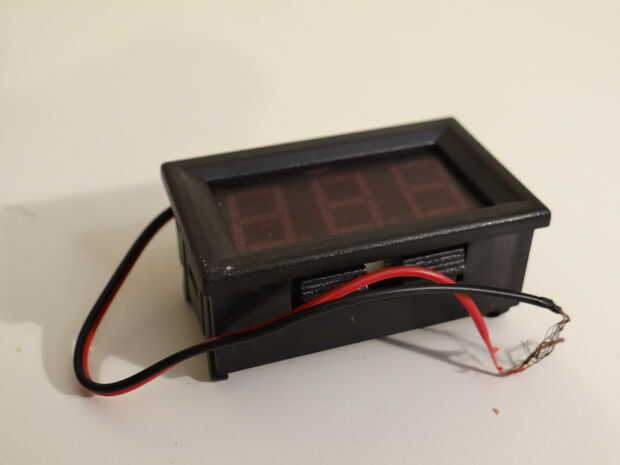

(1) tensión de pantalla LCD (opcional)

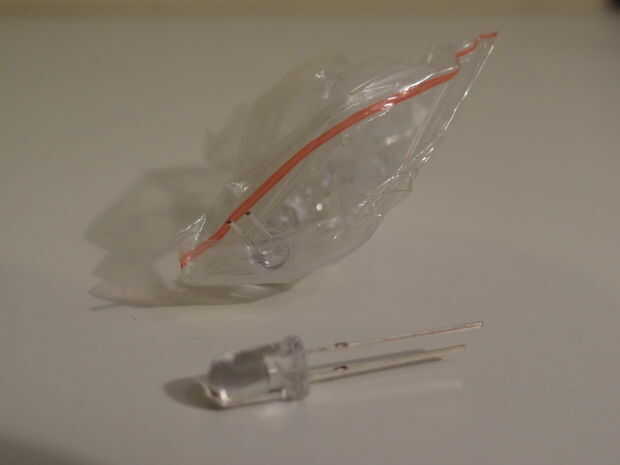

(1) LED verde (opcional)

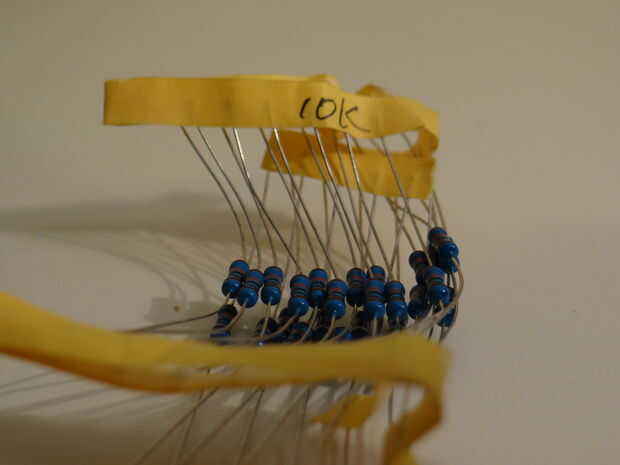

(1) resistencia de 10 K

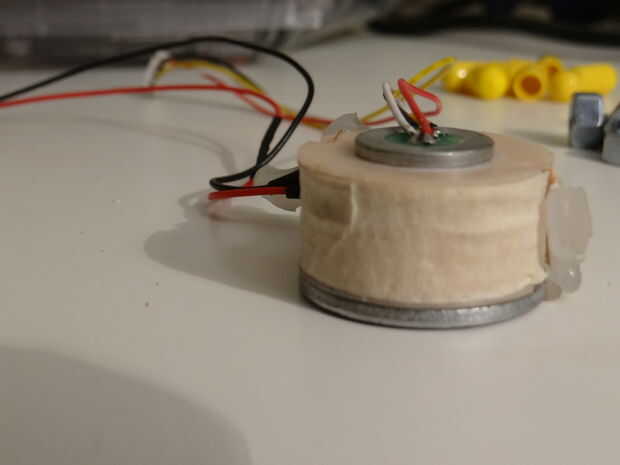

Solenoide de

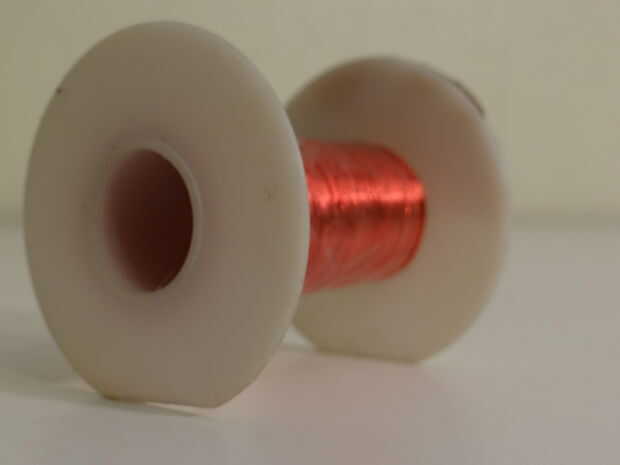

(20g 150-300 vueltas)
(1) perno acero

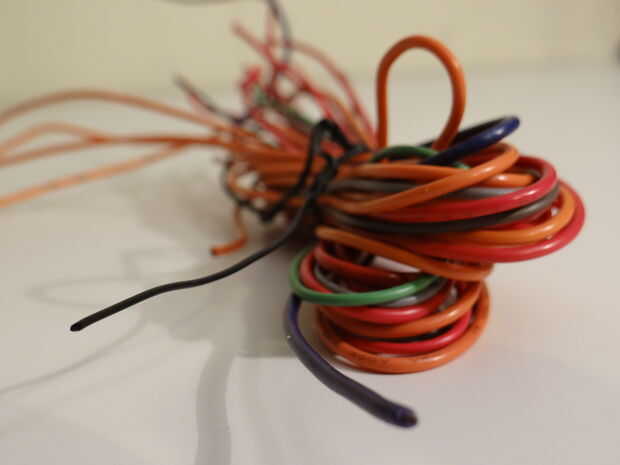

Varios colores de alambre (18-24g)

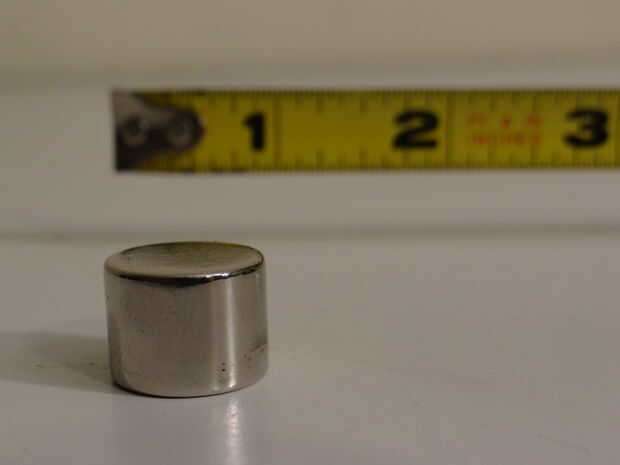

Imanes de disco de neodimio (2-3)

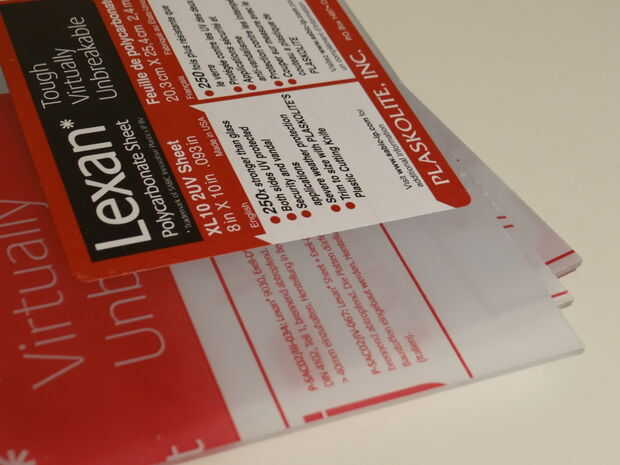

(3) 8 "x 10" láminas de plexiglás

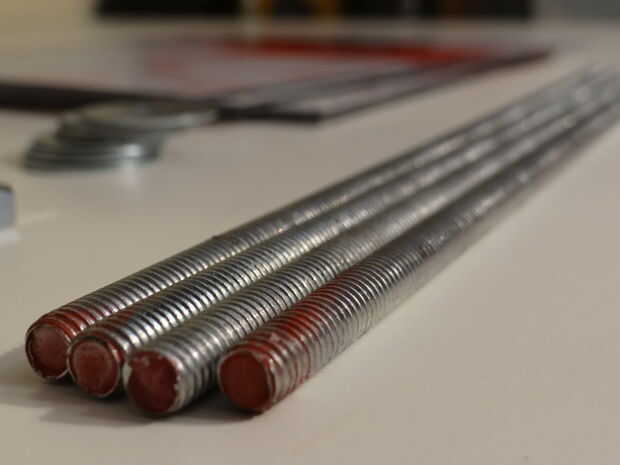

(4) 12 "x 5/15" varilla roscada

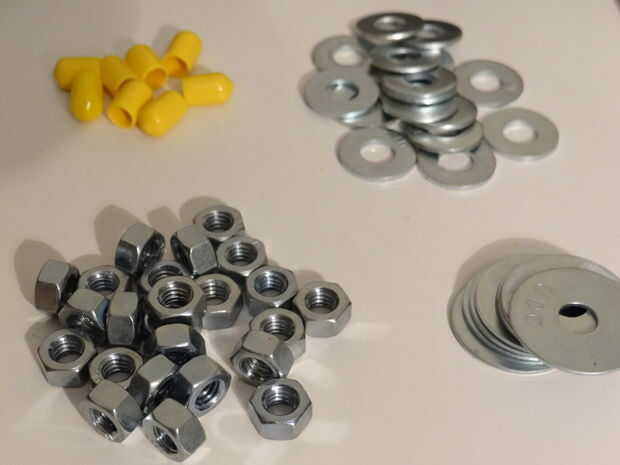

(24) 5/16" las tuercas
(24) 5/16" arandelas
(8) 5/16 Caps goma (opcional)

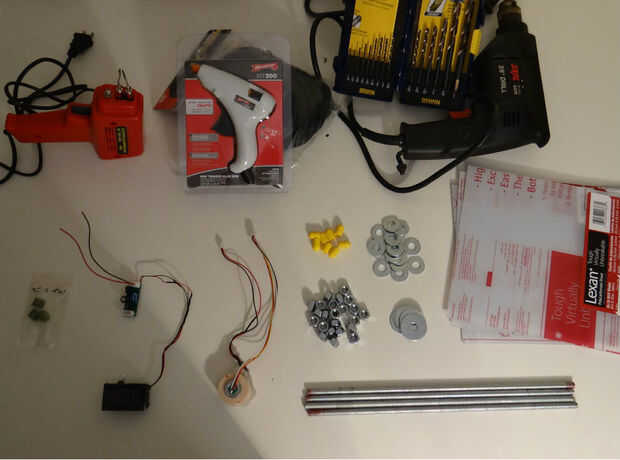

Herramientas mostradas incluyen soldador y soldadura, taladran y brocas hasta 5/16" y usted también querrá tener alguna cinta eléctrica o encogimiento abrigo, pegamento y 5/16 llave en mano.
Todas las piezas están disponibles aquí.
