Paso 4: Montaje y fije los componentes
Ahora que tenemos una plataforma, podemos construir e instalar los componentes.

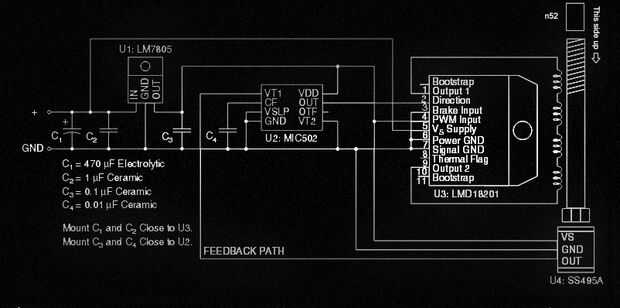

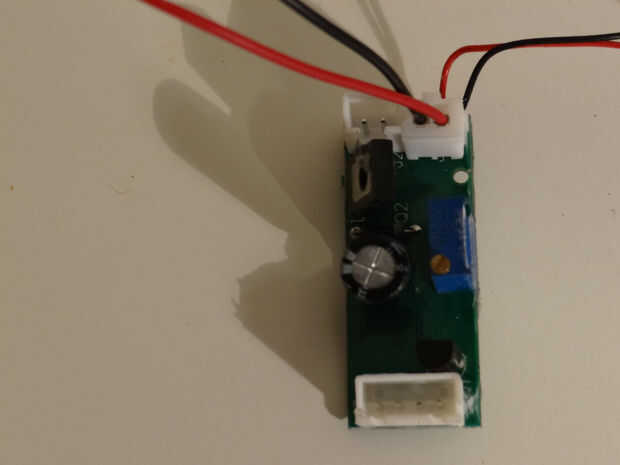

Este circuito relativamente simple y par de solenoide puede ser construidos según el esquema adjunto o usted puede conseguir un pre-construidos uno aquí. Tenga en cuenta que el SS495 obtiene montado en la parte inferior de la bobina. Añadiendo un LED le permite verificar la potencia y un voltímetro digital le permite detectar una carga para la adaptación de objetivos, ambos opcionales, puede conectarse directamente a la entrada de 12v de circuitos con un resistor de 10k en línea en la punta caliente (+). Es divertido saber que uno de ICs del circuito está diseñado para un controlador de motor y el otro está destinado para un ventilador, pero ponerlos junto con algunos otros componentes y podemos utilizar para levitate los objetos en el aire!

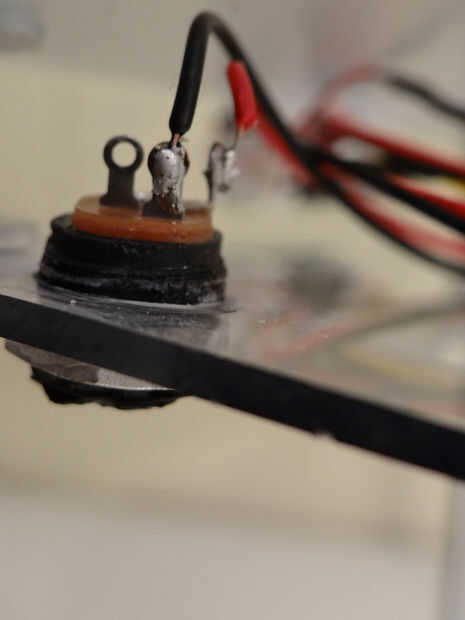

Podemos entonces el conector de alambre a la entrada del circuito observando el diagrama del circuito y recuerda que el caso del gato es la tierra (-).

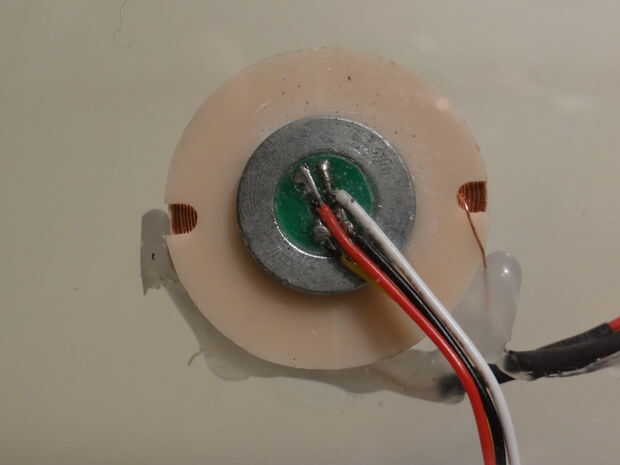

A continuación, conectaremos salidas 1 y 2 de nuestro IC LMD18201 a nuestra bobina de solenoide. Inserte un perno de acero en el centro de la bobina y a la cabeza del perno de montaje el Sensor de efecto Hall de A SS495 a la que conectaremos los cables según el diagrama. Componentes preconstruidos incluyen conectores que sólo pueden trabarse juntos.
Puede ser útil en este punto todo garantizar temporalmente, cuidadosamente Conecte la energía eléctrica y prueba de campo del solenoide con el imán.

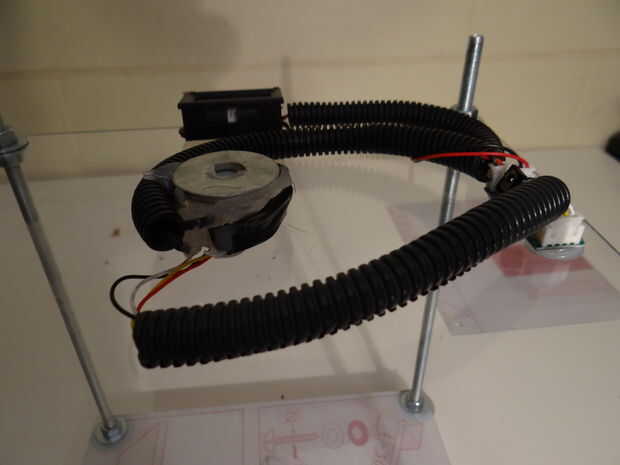

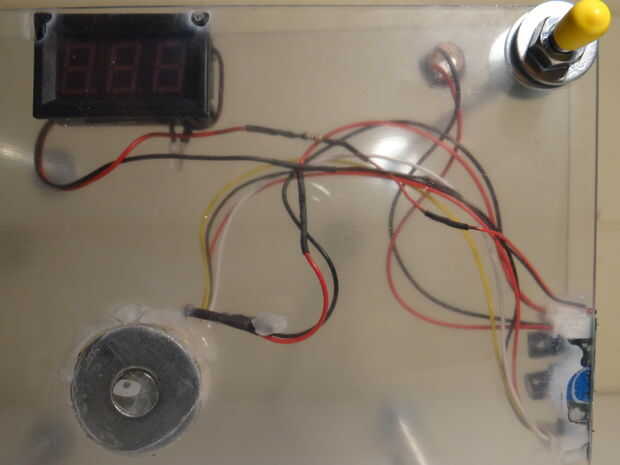

Una vez satisfecho, usted puede asegurar sus componentes en la plataforma. El circuito debe estar en posición vertical para permitir la circulación de aire y cerca de la toma, el solenoide debe tener el lado con el sensor mirando hacia abajo y el LED y el LCD opcional pueden ser colocado dondequiera que es conveniente. Agregando algunos abrigo del encogimiento y alambre cubre en este momento hace que todo sea limpio y ayuda a evita cortos circuitos y cables remolcados.

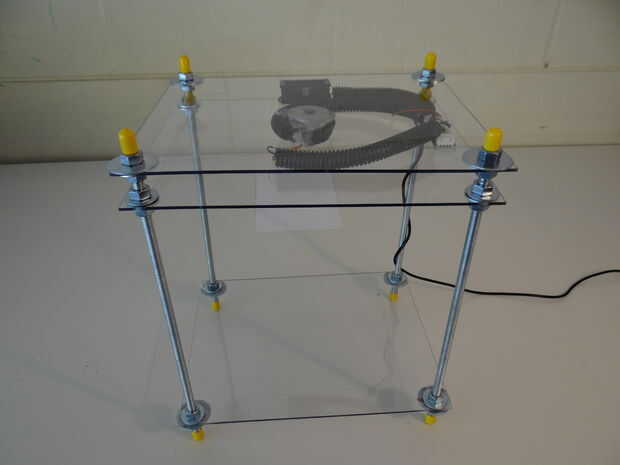

Por último, para garantizar y cubrir todo, agregaremos nuestra hoja de plexiglás final. Primero añadir una tuerca y una arandela a cada barra, entonces el último Plexiglás hoja y ajustar hacia abajo para que la hoja superior hace contacto con el solenoide, sujetándolo firmemente en su lugar. Una vez en su lugar y nivel, añadir cuatro casquillos de extremo más arandelas y tuercas y la tapa con su goma.
