Paso 4: Conexión de las pilas para formar una batería
Necesitaba una batería para sustituir una antigua batería de plomo ácido que utilicé en mi tienda. He hecho una batería de 100wah con 12 baterías de litio células forma portátil 2. Esta batería es 12v cuando está completamente cargada y 9V cuando esté vacío. Puede funcionar en unos 8 amperios a 1C.
Cualquier multiplicación de 4volts es posible utilizar pilas de litio. Conectan en serie para más tensión y en paralelo a más amperios. Con mis 12 celdas podría conseguir un máximo de 24amps de 4 voltios (12 celdas en paralelo) o 48 voltios 2 amperios (12 celdas en serie). Puede conectar la célula para adaptarse a la aplicación que necesitas para.
Este paso es peligroso porque accidentalmente puede conectar las pilas y corta hacia fuera. En este caso la batería se pondrá muy caliente y podría incendiarse. Es importante que no conectes el + y - de la misma batería con una carga. También conexión de baterías en serie y conectar los extremos se corta todas las pilas.

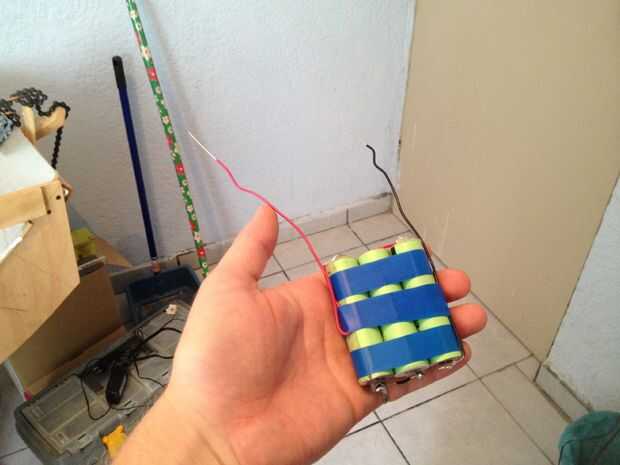

decida cuántos celulares que quieras en paralelo y serie. Tengo 4 grupos de 3 células en serie cada uno será de 12 voltios. Entonces conecto estos cuatro grupos en paralelo. En definitiva llamamos a esto una 3s4p.

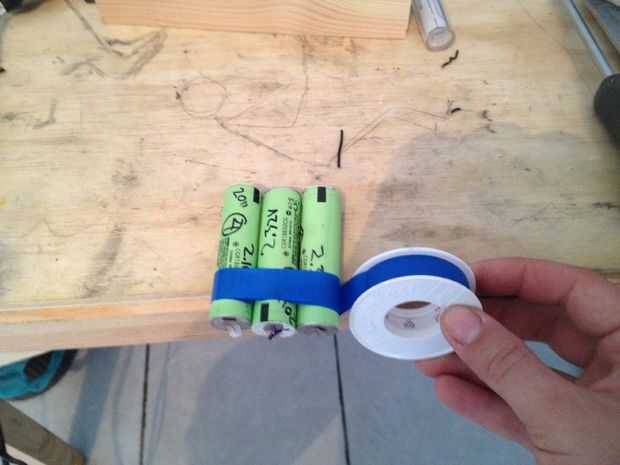

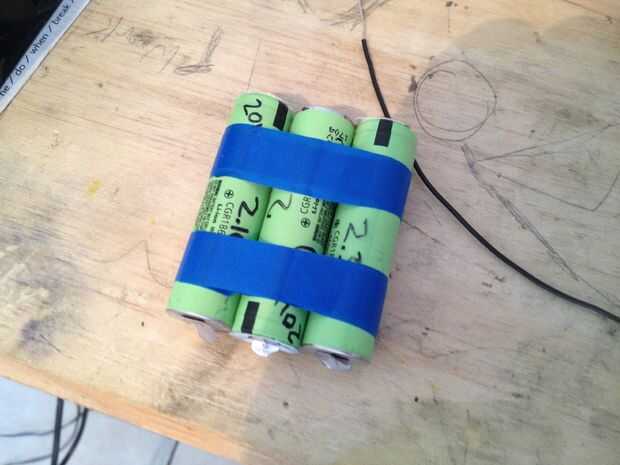

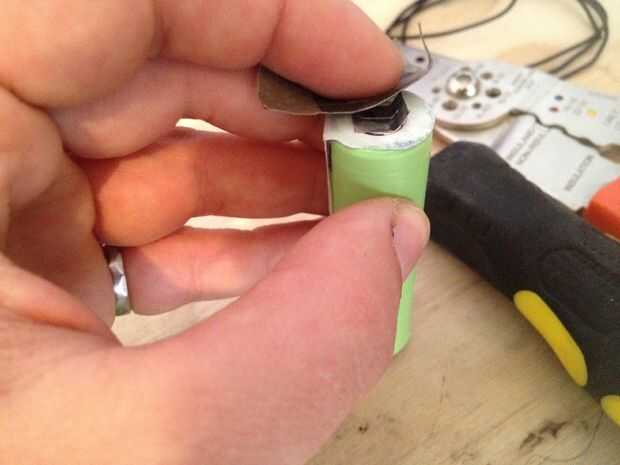

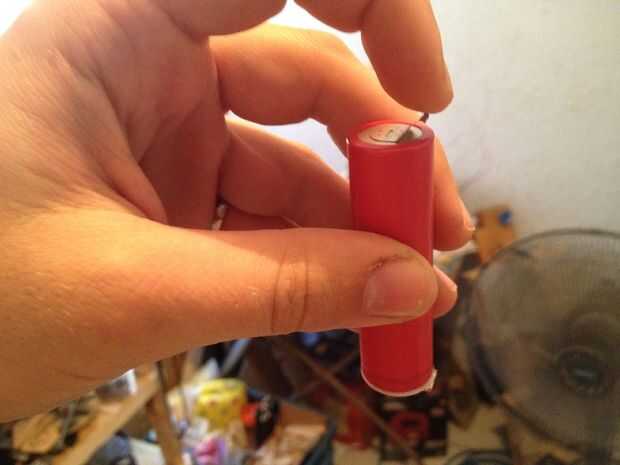

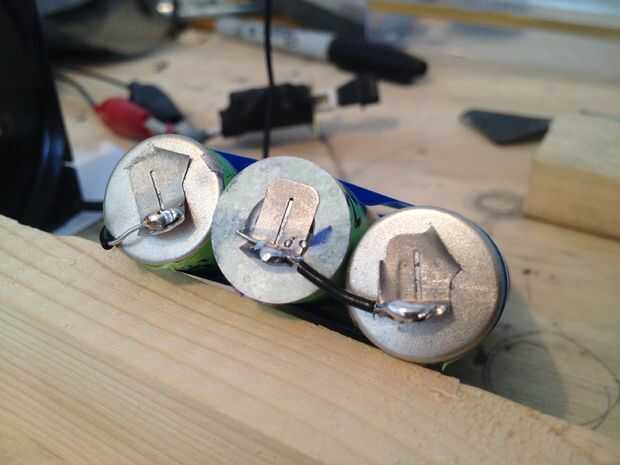

Primero cortar las lengüetas de metal por lo que no se a de largo. Lijado la superficie con papel de grano arena 220 para estar listo para soldar. Ahora juntamos el primer conjunto de baterías y pegarlas con cinta aislante. Ahora soldar piezas cortas de cable a los extremos. Estoy haciendo una batería serie 3 pack para tener la primera y la última batería + en la misma dirección. La batería media es al revés. Al soldar celdas de litio es importante que no esté demasiado caliente y demasiado. Me gusta doblar la lengüeta metálica para arriba y para soldar en él para que la batería consigue demasiado caliente. Empiezo por soldadura a un alambre largo para el negativo de la batería primera. Entonces suelde un cable corto para conectar el + del primer a-de la segunda. El conectar el + de la segunda a los - de la tercera/último batería. La posible terminal de la batería último obtiene un alambre largo. Me gusta usar negro para el primer cable largo negativo y el rojo para el cable largo positivo. Es importante con cinta adhesiva el cable largo abajo en el centro de la manada para que no tiren de la batería.
