Paso 4: De soldadura y soldadura

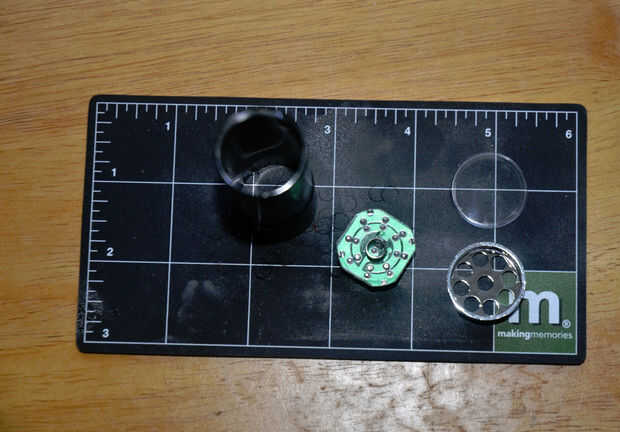

Ahora tienes la lente hacia fuera y el reflector y el PCB.
Tire de la placa con los LEDs fuera del reflector y ponga la lente y el reflector a un lado.

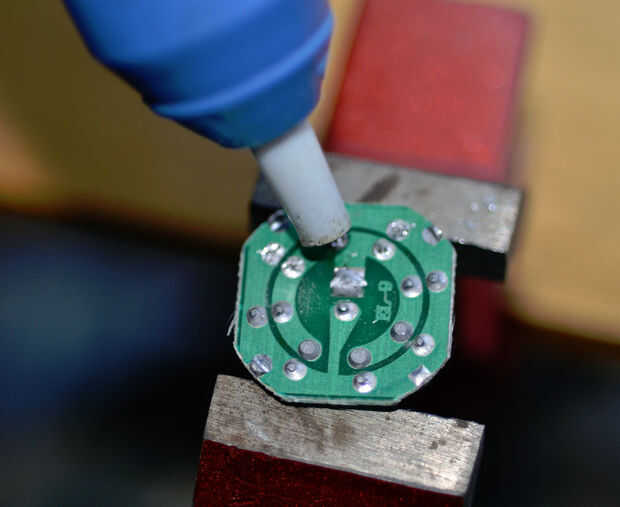

Tirones sobre los PCB y De la soldadura de la primavera para el + de la pila
Ahora De soldar los LEDs.
No voy a entrar en la soldadura o De soldadura que me imagino quien va a hacer esto ya tiene establece.

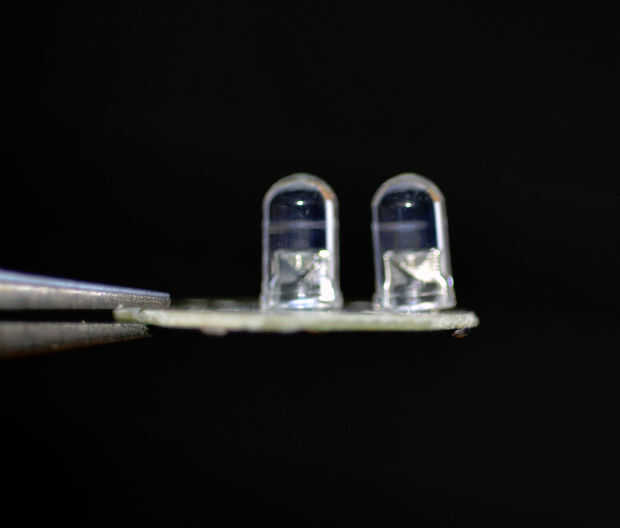

Ahora es importante tener en cuenta la orientación de los LED. Piensa en el centro como + y el exterior negativo, o cátodo (pieza grande puntiagudos) mirando hacia el interior hacia el ánodo (parte pequeña), o en cuanto a las patas de los LED ir pequeña pierna fuera, largos de la pierna interior. O basta con ver el LED de su eliminación y se obtiene la orientación adecuada.

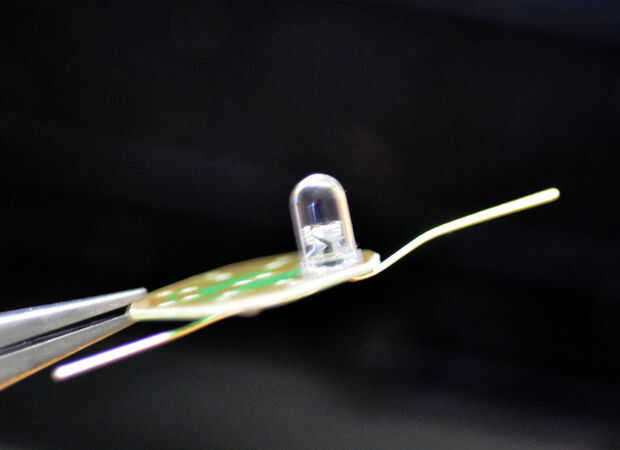

Al soldar el LED. Que hacerlo uno a la vez. Yo también doblar las piernas en un ligero ángulo, en lugar de sólo interno y externo antes de la soldadura más como los dientes de una sierra. Esto es para asegurarse de que todo se queda en su traza adecuada, si nos fijamos en las imágenes entenderás por qué. Después de soldar cada uno Corte el exceso de la pierna.

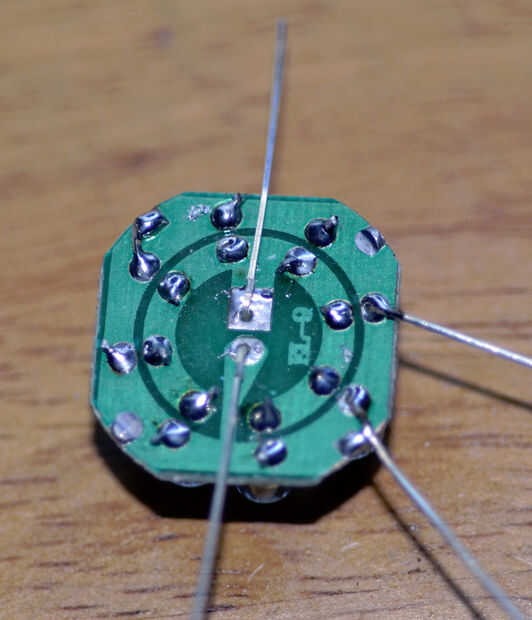

Me dejó dos del cátodo patas largas para colgar sobre el reflector como la utilización de las luces que. Esto se hizo un gran ajuste tapa así como asegurar buen contacto para completar el circuito en comparación con los 4 pequeños puntos de soldadura en el borde de estas nuevas versiones.
El último LED sueldan en es el centro de uno. Esto en orientar las piernas hacia arriba y hacia abajo para el seguir su rastro respetable. El resorte va en el ánodo, pero usted puede averiguarlo mirando las huellas o la imagen de arriba.

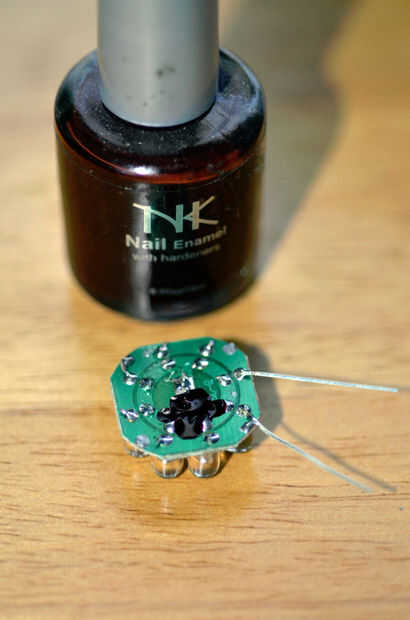

Antes de que vuelva a colocar el resorte puede proteger ese punto de soldadura (-), por lo que cuando el resorte dobla realmente no toca y corta la luz. Usted podría utilizar un pequeño trozo de cinta aislante pero prefiero a pintar un poco de esmalte de uñas que lo aísle. También se puede utilizar esmalte de uñas para el PWB de reparación pero yo no voy en eso. Color no importa solo No metálicos! después de que se seque de la primavera en el positivo de la soldadura.
