Paso 5: Los cables para los botones
OK ahora ya sabemos que todo se colocará: Ahora sigamos con el trabajo real!
- Cables (3 colores)
- Herramienta rotatoria
- resistencias de 9 x 220 ohmios
- Pistola de pegamento
- 9 de los botones de Arduino (8 géneros + uno resetbutton)
1. decida donde desea sus botones.

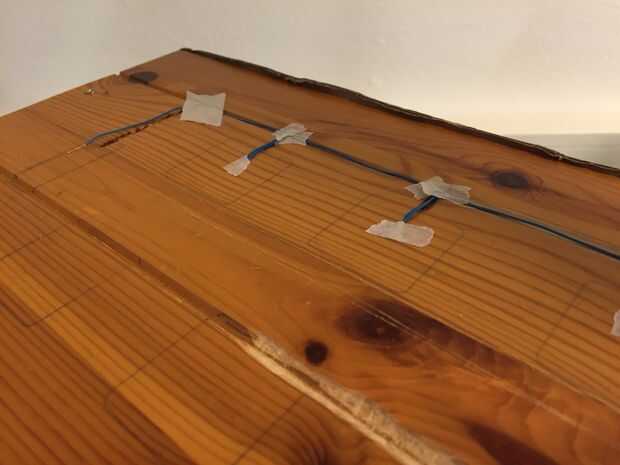

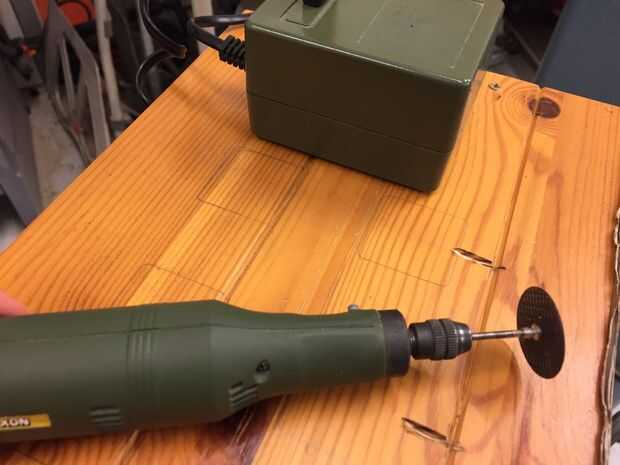

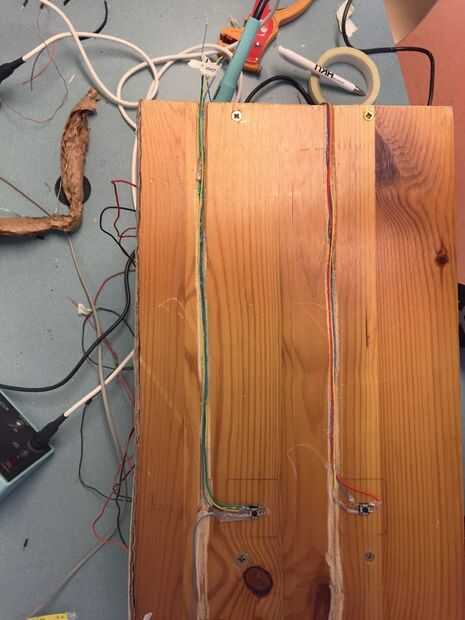

2. vamos a hacer ranuras para ocultar los cables. Esto es muy fácil con la herramienta rotatoria pero un cincel funciona así.
3. soldar las resistencias a los botones de Arduino y colocarlos donde usted quiere que sean. No pegar todavía! Primero tenemos que soldar los cables.

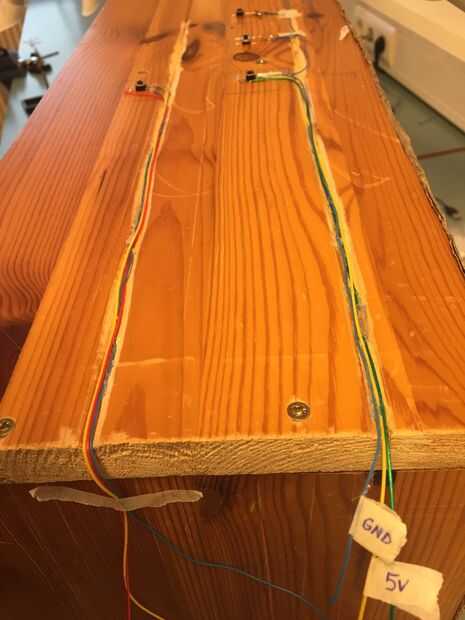

4. la soldadura de tres cables: uno para la tierra, uno de 5V y el PIN. El cable de tierra debe soldarse a la resistencia.

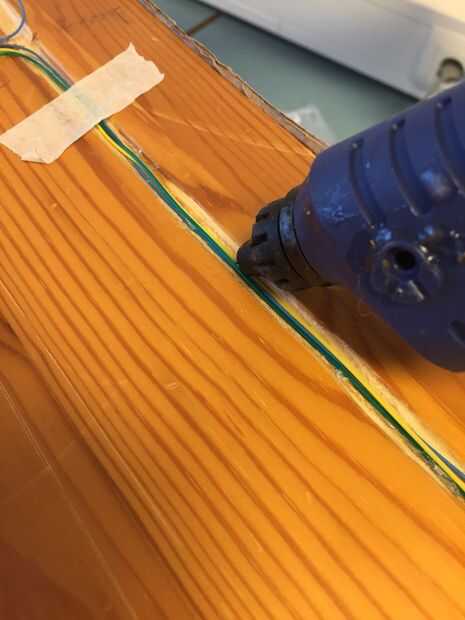

5. agarra la pistola encoladora y unir todos los cables en su ranura. Ahora puede pegar los botones pequeños.
