Para mis clases de soft-circuito, hemos estado utilizando un circuito de Attiny85 preprogramado (), o el más caro de compatible con Arduino Lilypad USB. Quería algo entre esos dos extremos que serían:
- Fácil de construir por los principiantes
- De bajo costo para grandes talleres
- Programable con el IDE de Arduino
- Modular por lo tanto puede instalarse en un circuito de soft con hilo conductor u otros proyectos usando el cable de puente.
- Ningún cable especial de hardware o programador.
- Cabe en un recipiente vacío de Tic-Tac. Porque, Tic-Tacs!
Después de encontrar el proyecto Paperduino, aprendí que un gestor de arranque podría ser colocado en los chips Attiny85 baratos por lo que podría ser programados como un Arduino regular. Este método fue desarrollado y popularizado por el proyecto de Kickstarter Digispark .

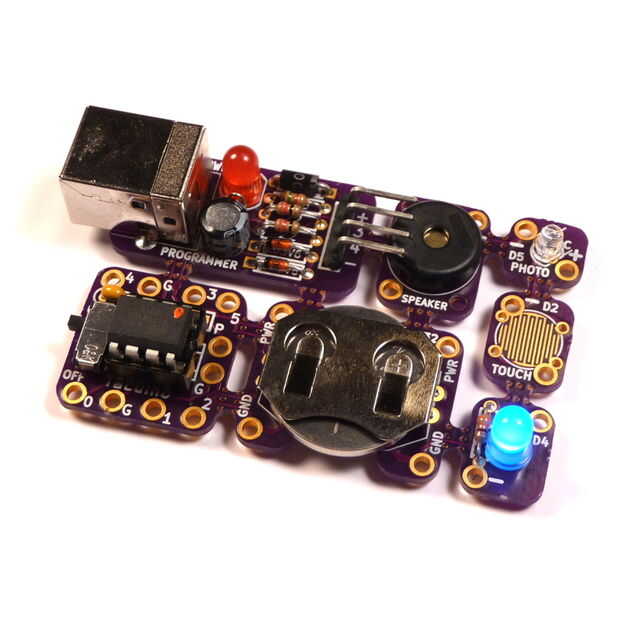

La libretita (piense Tic-Tac Arduino), es una extensión de mi proyecto SnapNsew. Ahora incluye el hardware necesario para que se proyecta puede ser fácilmente reprogramado por un estudiante después de que el circuito está construido.

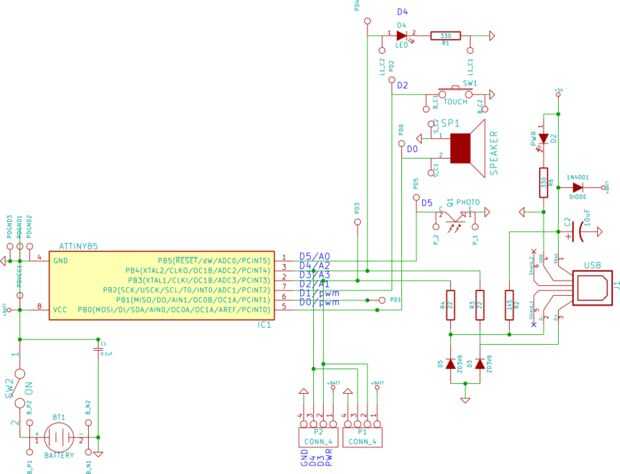

La libretita es autónomo, que incluye:
- Una barata, comúnmente disponible CR2032 batería fuente de alimentación.
- Dos entradas (táctil y sensores de luz).
- Dos de salida (sonido y LED).
Este es un suficiente "UMF" para un proyecto de principio razonable mientras que demuestra algunas de las increíbles capacidades de un circuito integrado!
Nota: un Arduino es casi a prueba de bala. Este circuito no es. De los desarrolladores del gestor de arranque:
«[En] tiny85 no ofrece ningún apoyo de bootloading hardware y no proteja el cargador de arranque se sobrescriban accidentalmente por una sector de la aplicación.
Si está desarrollando un circuito, puede ser aconsejable utilizar un zócalo del IC y tener a mano un Attiny extra.
