Libretita: una bajo costo, modular, compatible con Arduino plataforma educativa (1 / 11 paso)

Paso 1: Reunir las piezas, herramientas y suministros

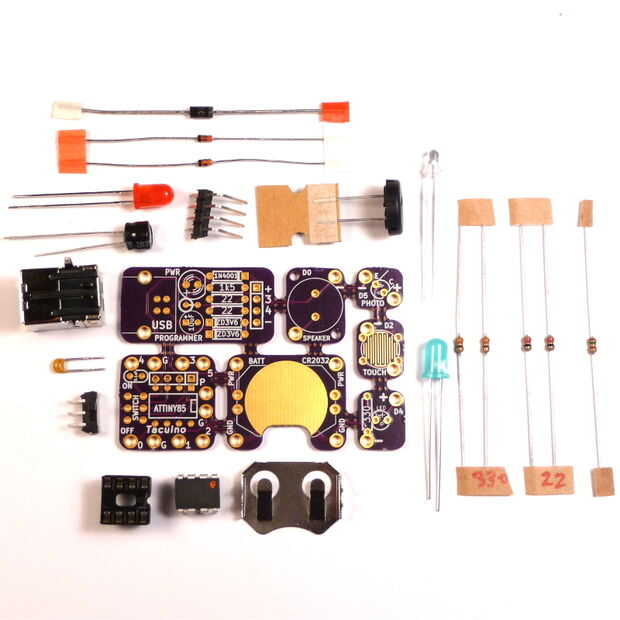

Usted puede construir este circuito con un número de varias partes, pero estos son los que he utilizado y he encontrado que funciona bien:

PCB:

Digikey piezas:

  • 1 - Baterry titular, BAT-HLD-001-THM-ND1
  • 1 - Attiny microcontrolador, ATTINY85-20PU-ND
  • 1 - opcional zócalo del IC de 8 pines, AE9986-ND
  • 1 - transistor de la foto, 160-1988-ND
  • 1 - Colocar interruptor de 401-2000-ND
  • 1 - altavoz piezoeléctrico 445-5229-1-N
  • 2 - 5MM LED (rojo para la energía y de su opción)
  • 1 - 0.1 uf Capacitor, 399-9776-ND
  • 1 - toma USB-tipo B, ED2983-ND
  • 1 - 1N4001 diodo, 641-1310-1-ND
  • 2 - diodos Zener, 3.6V568-7951-1-ND
  • resistencia de 1-1,5 k, CF18JT1K50CT-ND
  • 2 - res de 22 ohmios, CF18JT22R0CT-ND
  • 1 - 10 uF capacitor, P997-ND
  • 2 - 330 ohm resisotr, CF18JT330RCT-ND
  • 1 - cabezal angulo recto, 929500E-01-36-ND


Otras piezas que suministramos:

  • Celda de moneda CR2032, Digikey P189-ND o tienda local.
  • USB A / cable B.
  • Un caso de Tic-Tac (opcional).

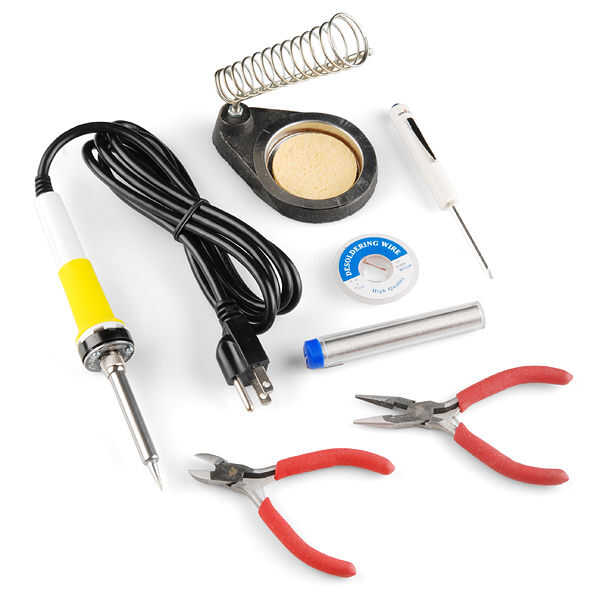

Herramientas y suministros:

Para mis talleres, uso de SparkFun ToolKit de principiante que tiene más de lo que necesitas:

  • Soldadura de hierro.
  • De la soldadura
  • Pinzas para alambre
  • Desoldering braid (esperemos que no necesite, pero nunca se sabe)

Un kit para este proyecto está disponible en Tindie.com. Comprando el kit para ahorrar el tiempo y el gasto de ordenar de varios proveedores diferentes y evitar la prima mínima del orden de PCB. Usted estará también ayudando me desarrollar y compartir otros proyectos en mis talleres.
