Paso 2: Señoras y Gentlement, iniciar su plancha

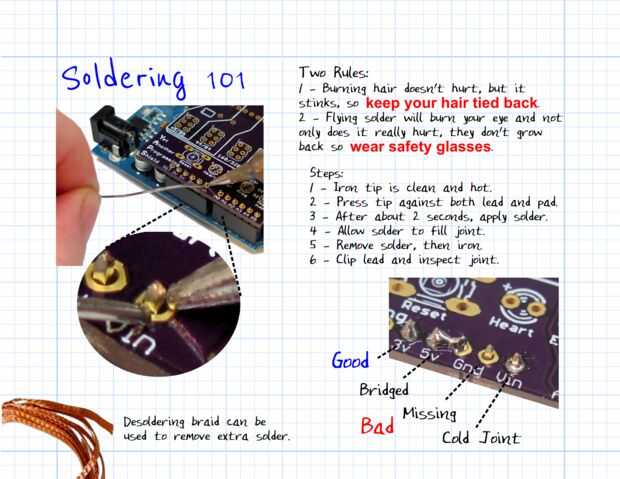

Vamos a asumir que tienes alguna experiencia en construcción de kit. Si usted necesita alguna ayuda soldadura, dirígete a www.sparkfun.com/tutorials/213 para cepillo o ver la chica Geek lo explican en http://youtu.be/P5L4Gl6Q4Xo.
El orden de montaje es en gran medida una cuestión de preferencia. Si no tienes un ayudante o un vicio, generalmente voy de altura más bajo a más alto así que cuando el tablero está invertido sobre la mesa, las piezas permanecen en su lugar.

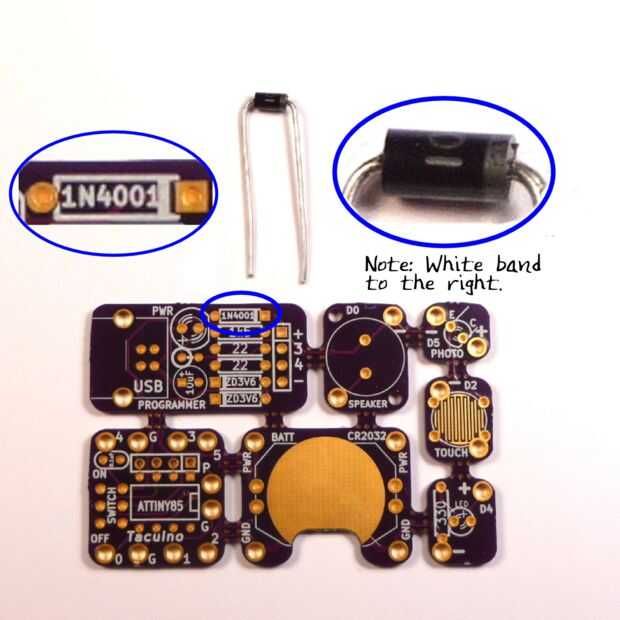

- Deja comienzo con el negro 1N4001 diodo en el tablero del programador. El componente tiene polaridad, así que asegúrese de la marca banda coincide con la pantalla de seda (banda a la derecha). Este componente también tenía las piernas más gruesas que la mayoría, para que tenga un poco más de calor al soldar. Este diodo protege el circuito de voltajes reversos.

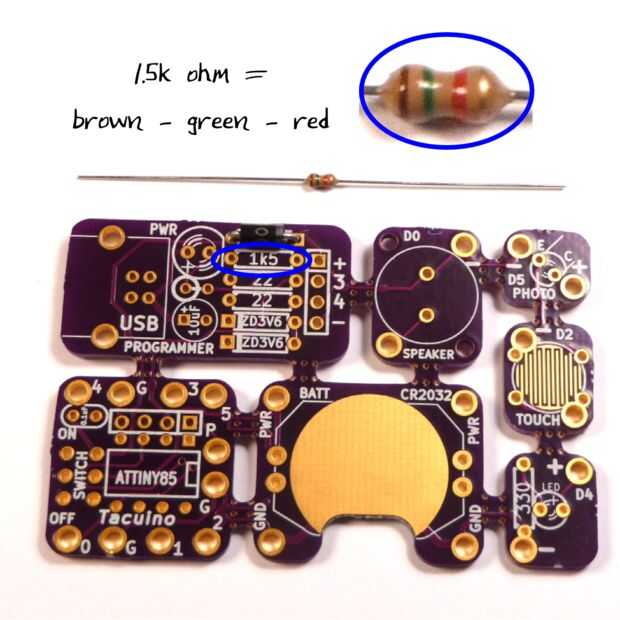

- A continuación, suelde la resistencia de ohm de 1,5 K debajo del diodo. Su código de color es marrón - verde-rojo - dorado. No tiene polaridad.

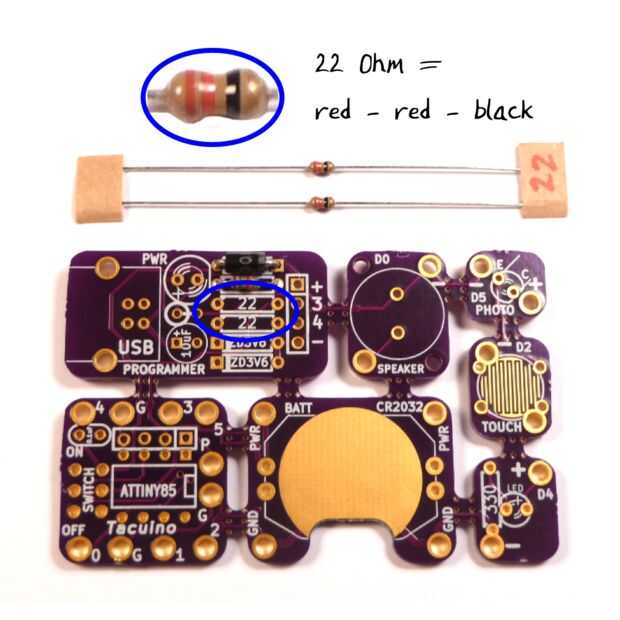

- La soldadura de las dos resistencias de 22 ohmios por debajo de la resistencia de ohmios de 1,5 K. Su código de color es rojo-rojo-negro-oro.

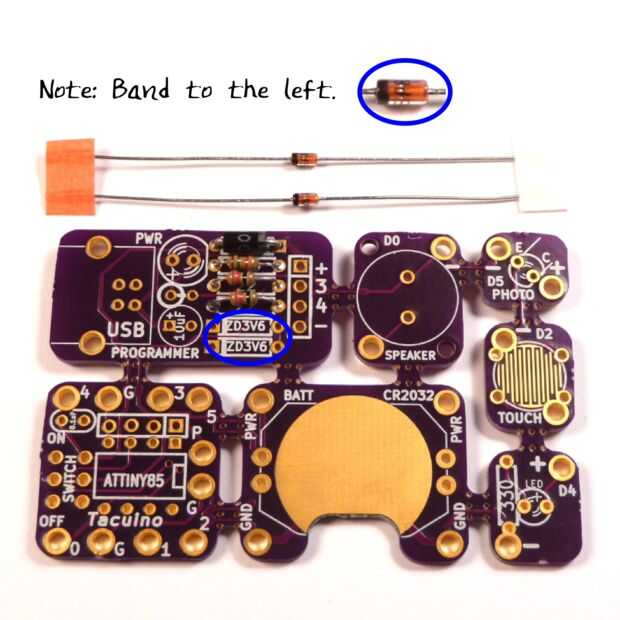

- Por último, permite poner en la dos 3V6 diodos Zener. Como el primer diodo, tienen polaridad y una banda que marca la dirección que vayan. Esta vez, la banda va a la izquierda.
