Paso 3: Elaboración de proyecto 2D para calcular las dimensiones básicas

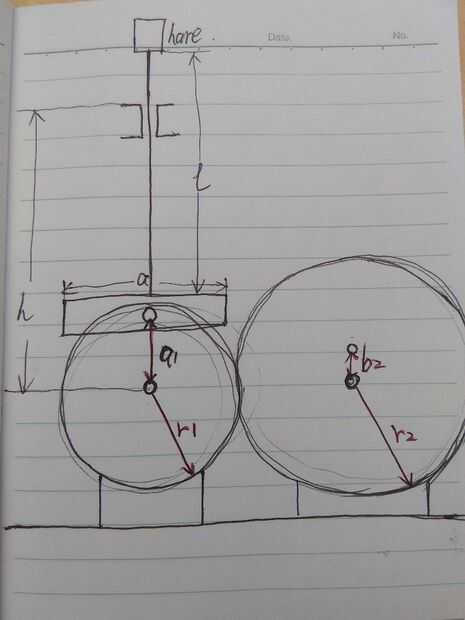

Dibujó el boceto del proyecto para calcular las dimensiones básicas, que es paso muy importante antes de empezar a modelar. El bosquejo del proyecto y las dimensiones básicas será muy útiles si desea crear los modelos con precisión.
Por favor ignorar mis habilidades pobres de la pintura. Desde el esbozo, se puede llegar:
1. la longitud de la horquilla una > 2a1.
2. la pieza robar longitud l > = a1 + h.
3. el radio de los engranajes es la primera dimensión superior que debe tener, ya que los dientes deben coincidir.
Por lo tanto, vamos a empezar de los engranajes.
