Paso 5: Añadir luz
Ahora que haya terminado de cortar los circuitos de Colibrí, es tiempo para soldar los componentes electrónicos. Tiene 4 LEDs muy pequeñas, un interruptor y un clip de la batería que necesita para soldar.
Tenga cuidado al abrir los LEDs, ya que son ligeros y pequeños que fácilmente pueden perderse! Es mejor trabajar sobre una superficie grande y oscurezca por lo que podrás mantener el control de los.

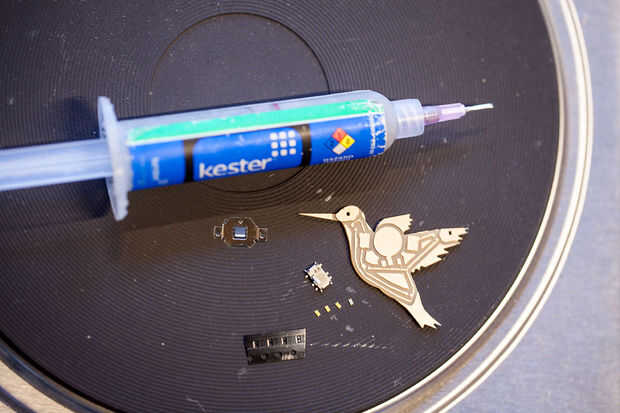

Soldar componentes que pequeños esto es bastante difícil con un cautín y soldadura convencional, así recomendamos utilizar pasta de soldadura y una placa caliente, pistola de calor u horno pequeño para fundirlo. También puede derretir la pasta con un soldador si eres ágil. Este tutorial utiliza una placa porque más personas tienen placas calientes que las pistolas de calor, pero todos los métodos son válidos.
OK, aquí vamos:

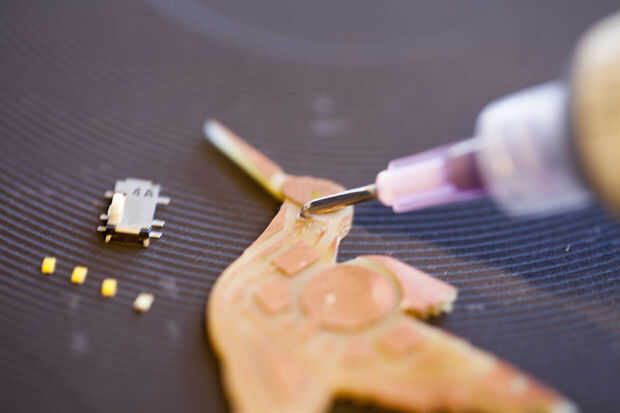

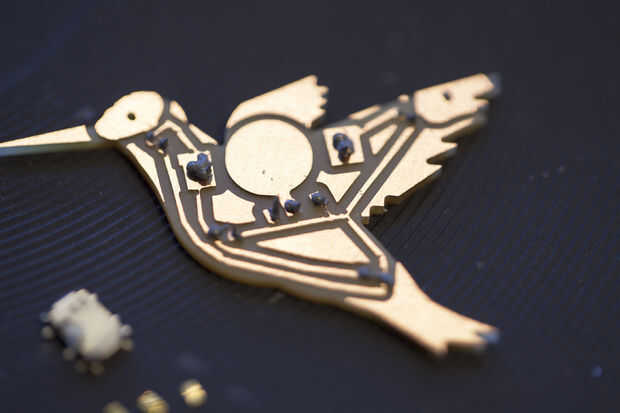

- Aplicar pequeños toques de pasta de soldadura para cada botón en el lado del tablero de circuito.

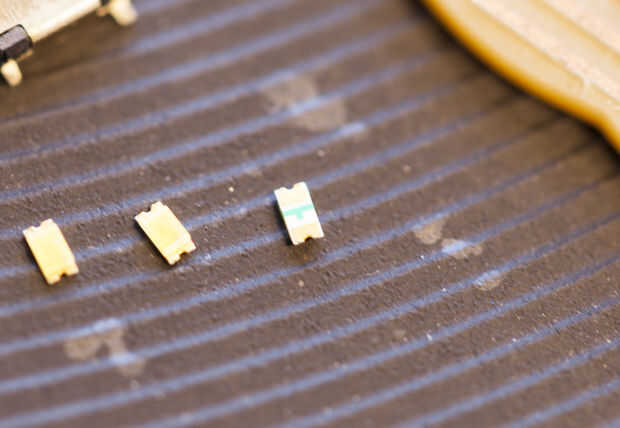

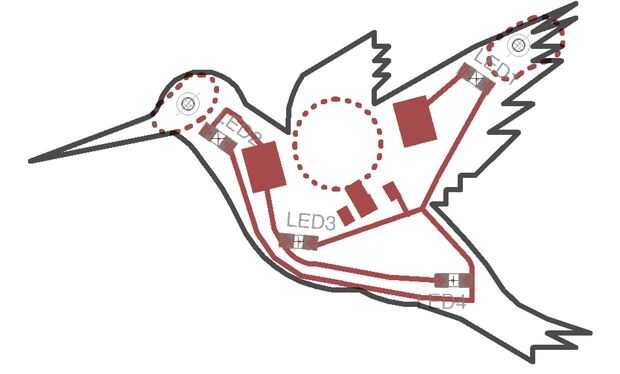

- Orientarte. Con unas pinzas finas, recoger un LED y mira en la parte inferior. Usted verá una línea verde que divide el chip a la mitad y luego otra línea verde pequeña que sobresale de la media de la primera línea. Esta pequeña línea apunta lejos del lado positivo del LED. Las plazas a la izquierda y derecha del círculo en el tablero son para el contacto positivo de la batería, así que si usted sigue las huellas de allí, usted conseguirá el primer pequeño cuadrado de cada almohadilla de LED, que es el lado positivo. Los extremos positivos del LED (la pequeña línea verde está apuntando lejos de) ir a los electrodos positivos. Hemos destacado las pastillas positivas en el diagrama y también en la imagen de lo LED.
- Ahora sabes dónde colocar los LEDs y que manera de orientarlos. Colocar en los lenguados de la soldadura y presionan suavemente hacia abajo.
- Ahora para el clip de la batería. Tiene un plus (+) firmar en la parte superior. Asegúrese de que el signo es hacia arriba, por lo que es más cercano al ala superior de las aves en lugar de su vientre. Coloque sobre las almohadillas de soldadura y presione suavemente.
- Por último, el interruptor. Tiene pequeñas protuberancias en la parte inferior que necesita ser raspada. Utilice la uña o un cuchillo afilado. Luego alinee los pernos con los pads de soldadura ("4A" debe ser a la derecha) y presione suavemente.

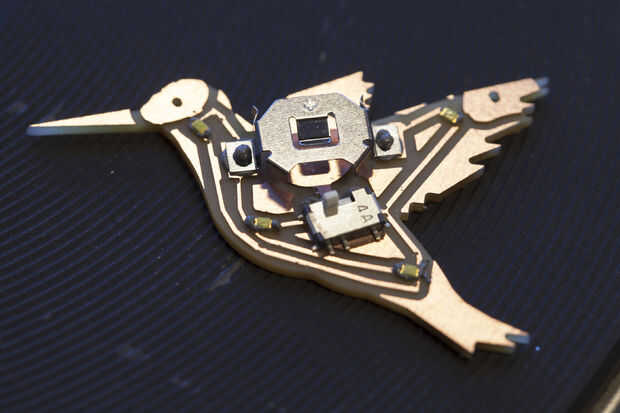

- Ahora que hayas colocado todos los componentes en lenguados de la pasta de soldadura, es tiempo para fundir la pasta. Uso una placa alrededor del 40% o 420° F, una pistola de aire caliente o un horno pequeño. Si tienes las manos muy estable, puede utilizar un soldador con una punta fina. La clave está en calor hasta que el dabs de soldadura goma plata brillante flash y eliminar rápidamente el calor. Ellos lentamente obtener más ligeros en color una vez que empiezas a calentarlos, pero espere hasta que se tornen plata brillante. Si está utilizando un soldador, flash plata casi de inmediato. Si estás usando una placa caliente o en el horno, toma un minuto o dos. Una pistola de calor varía, pero es en el lado más rápido. Una vez que todos los lenguados de la soldadura derretida y se volvió de plata, retire del calor y esperar a la Junta se enfríe.

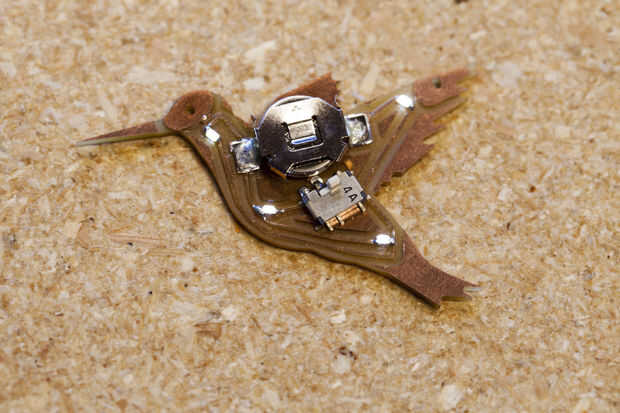

Poner en una batería y el interruptor. ¿Los LEDs se encienden? Si es así, gran trabajo! Si no, tendrás que hacer un poco de solución de problemas:
- Iniciar mediante un multímetro para probar la batería. ¿Muestra 2,5 – 3,2 voltios?
- Si no, consigue una batería nueva.
- Si lo hace, los LEDs son el sospechoso más probable siguiente.
- Cambiar tu multímetro en modo de continuidad.
- Coloque las puntas de prueba en ambos extremos de cada LED, asegurándose de que la sonda positiva va a lo positivo.
- Si los LEDs se encienden, es una buena noticia. Usted debe comprobar sus contactos del interruptor y clip de la batería para asegurarse de que estén soldados correctamente.
- Si oyes un pitido y el LED no enciende, significa que uno de los LEDs tiene un cortocircuito. Usted tendrá que averiguar que uno y arreglarlo.
- Si no enciende y no se oye un pitido, trate de cambiar las sondas a extremos opuestos. Si enciende entonces, significa que los LEDs están al revés.
Una vez que la placa se enciende, está listo para agregar la cadena y cierre.
