Paso 13: La soldadura de las tiras de LED
El LED tiras vienen en longitudes de diez secciones, pero para la tabla que necesitaba seis longitudes de seis secciones (para la rejilla superior) y cuatro longitudes de dos secciones (para las piernas). Esto significó que necesitaba secciones de cuarenta y cuatro o cinco tiras cortadas en total. También necesitaban los conectores adecuados por lo que podría fácilmente enchúfelos al circuito.
Terminé haciendo:

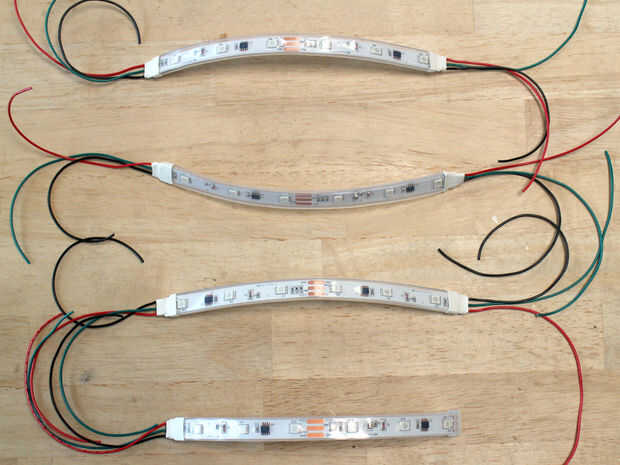

(6 x) control de seis secciones, encabezado macho 3 pines en el inicio de fin
(3 x) control de dos secciones, 3 jefe del pin de macho en el extremo inicial y 3 pin hembra cabecera final de nuevo
acabar con dos secciones de control (1 x), cabecera macho 3 pines a partir

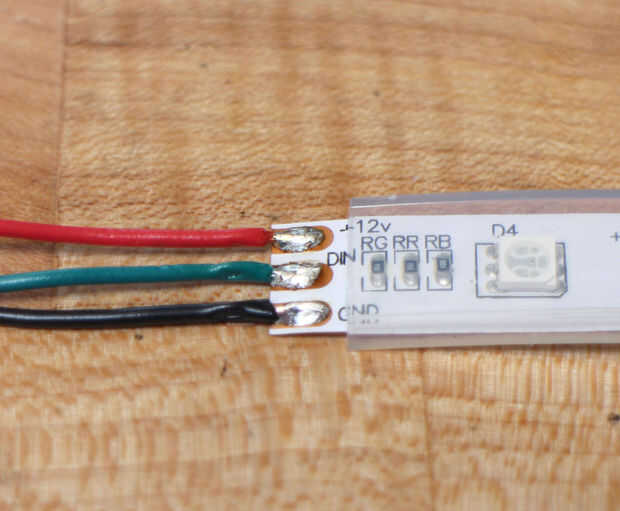

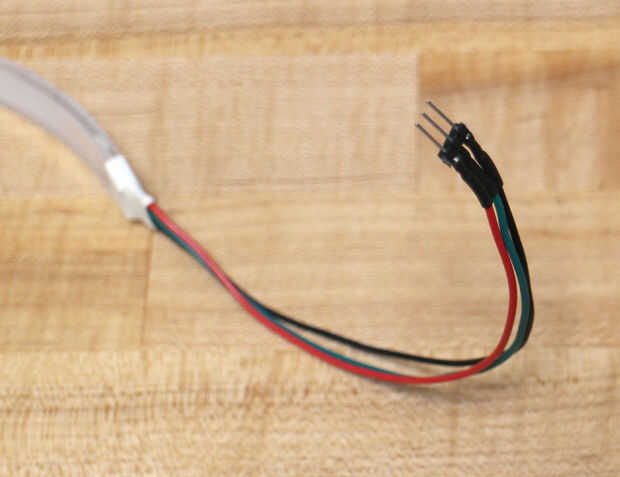

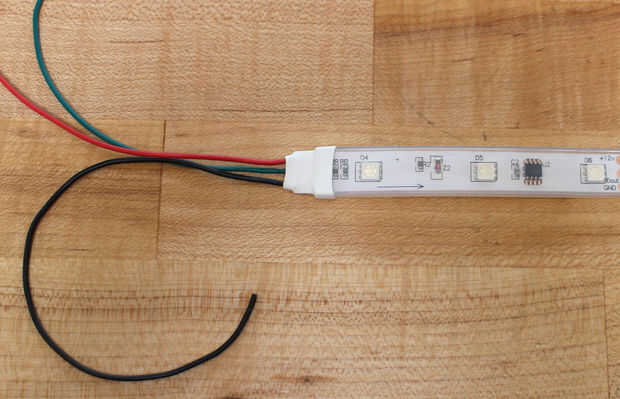

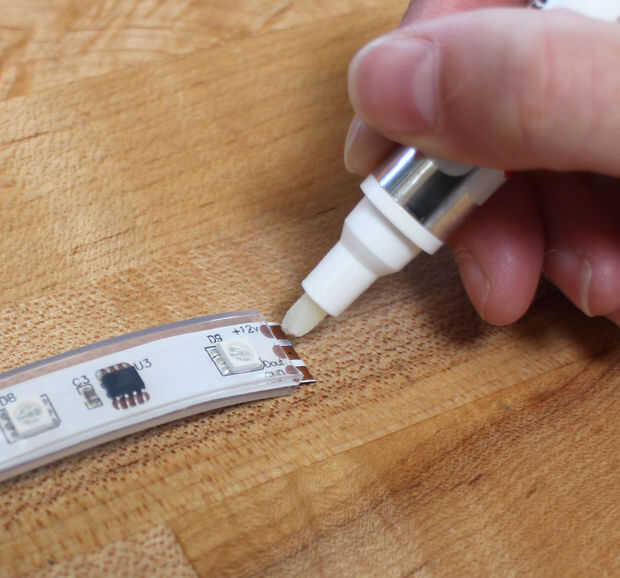

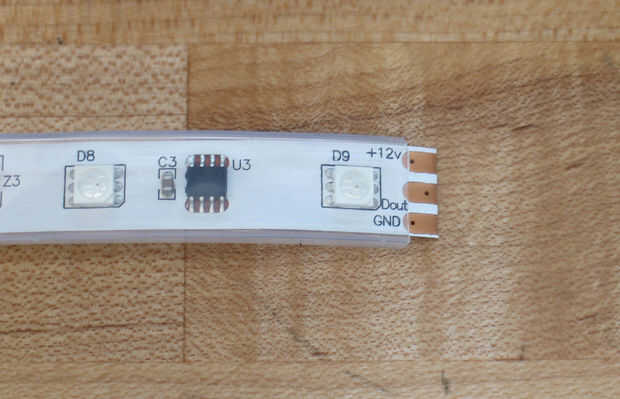

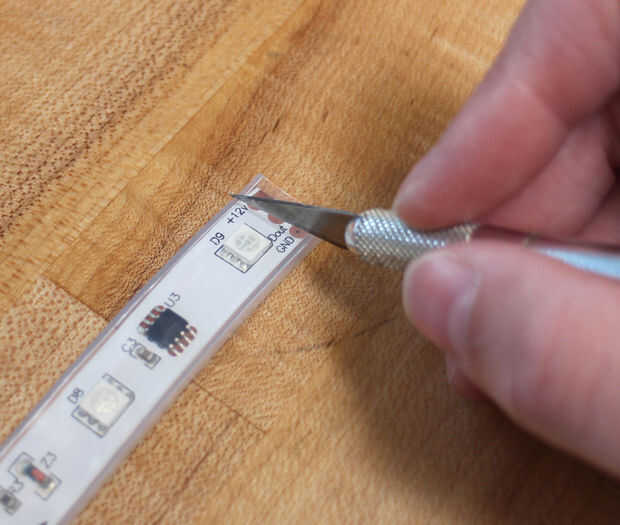

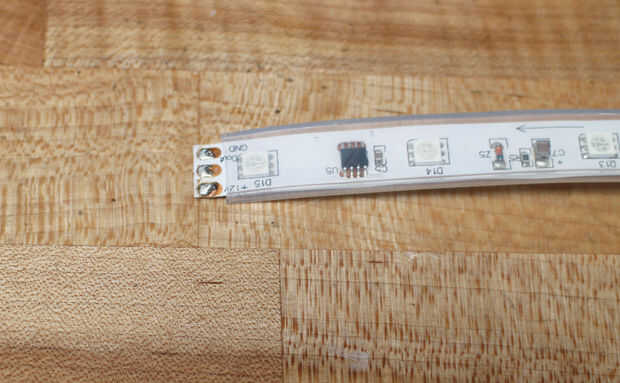

Las tiras de LED se pueden cortar en medio de las almohadillas de cobre con tijeras regulares. Soldar los cables I utiliza una cuchilla para cortar con cuidado la carcasa alrededor de las almohadillas y aplica una pequeña cantidad de flujo. Luego estañado las almohadillas y soldado de los cables. Encogen de las articulaciones expuestas cubrí con el calor y los extremos de los cables se sueldan a los conectores apropiados.

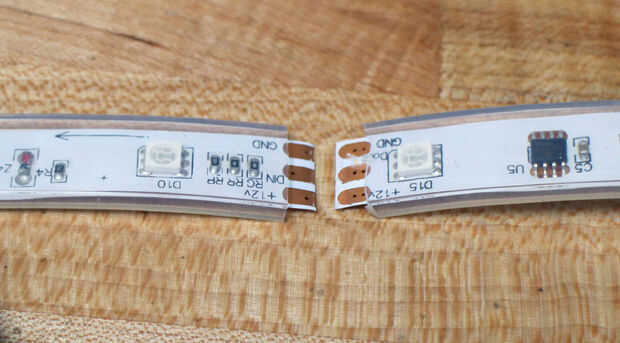

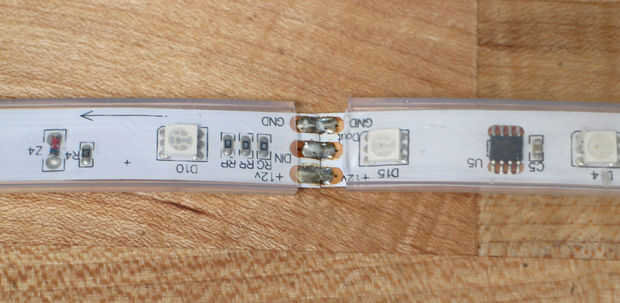

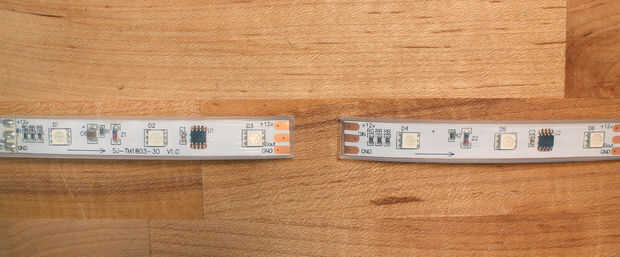

Necesitaba conectar unos tramos de tira del LED para hacer la tira de sexto de la tabla superior. Una vez más I recortar la carcasa, aplica flux y había estañado un conjunto de cojines. Alineadas las pastillas en las dos tiras diferentes y me derrite la soldadura en las juntas para hacer la conexión.
